六槽外啮合间歇转位日内瓦驱动机构

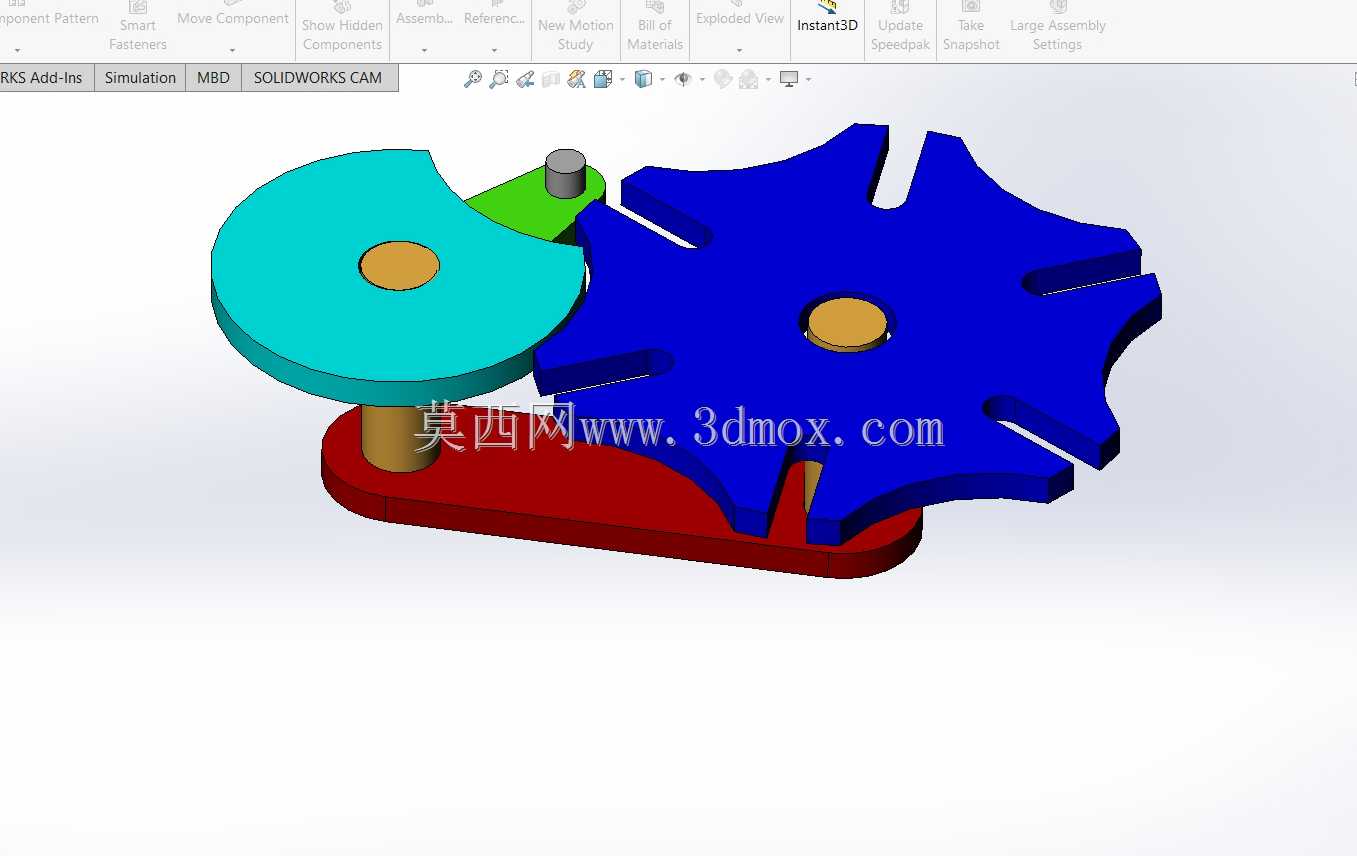

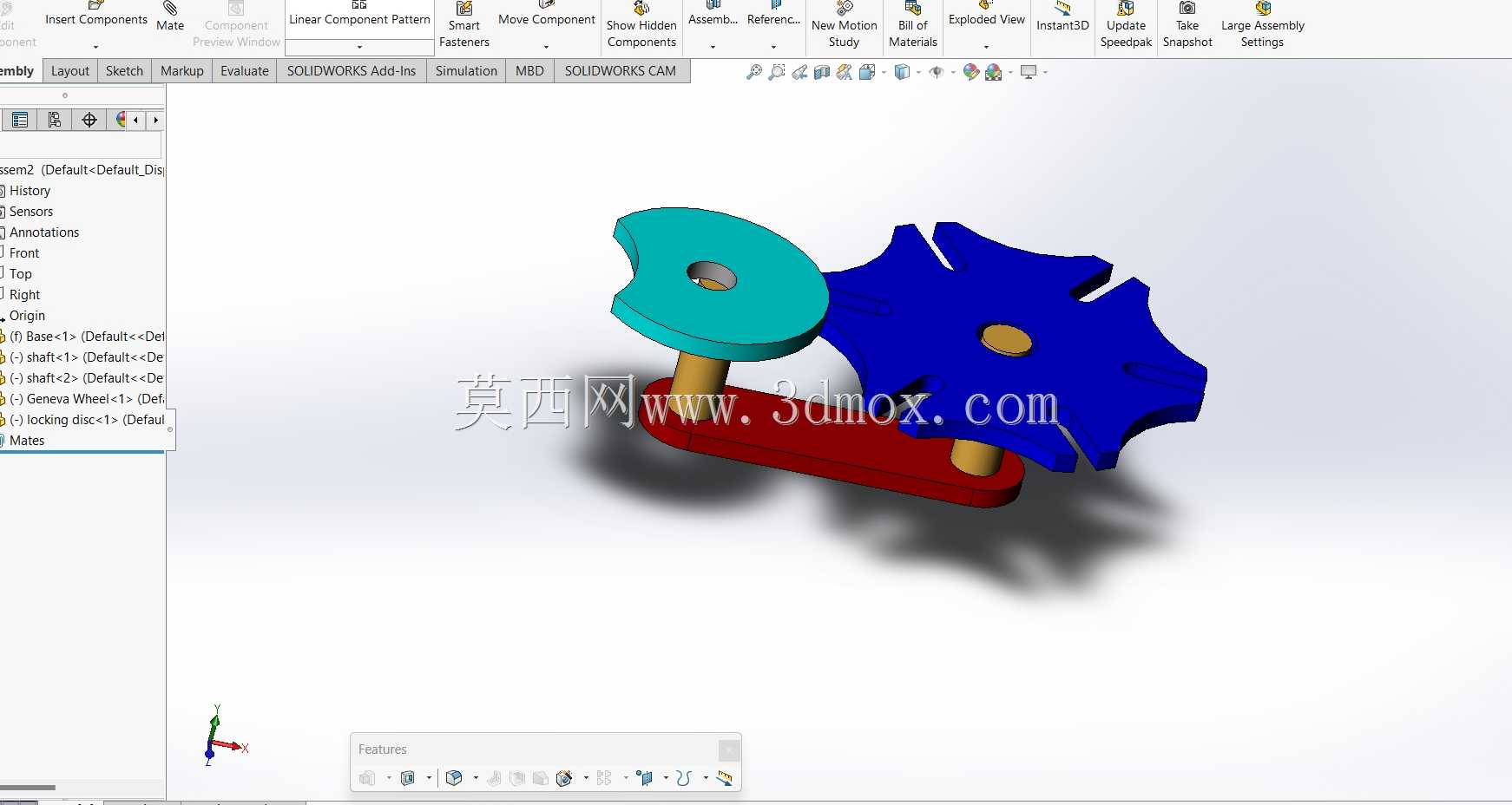

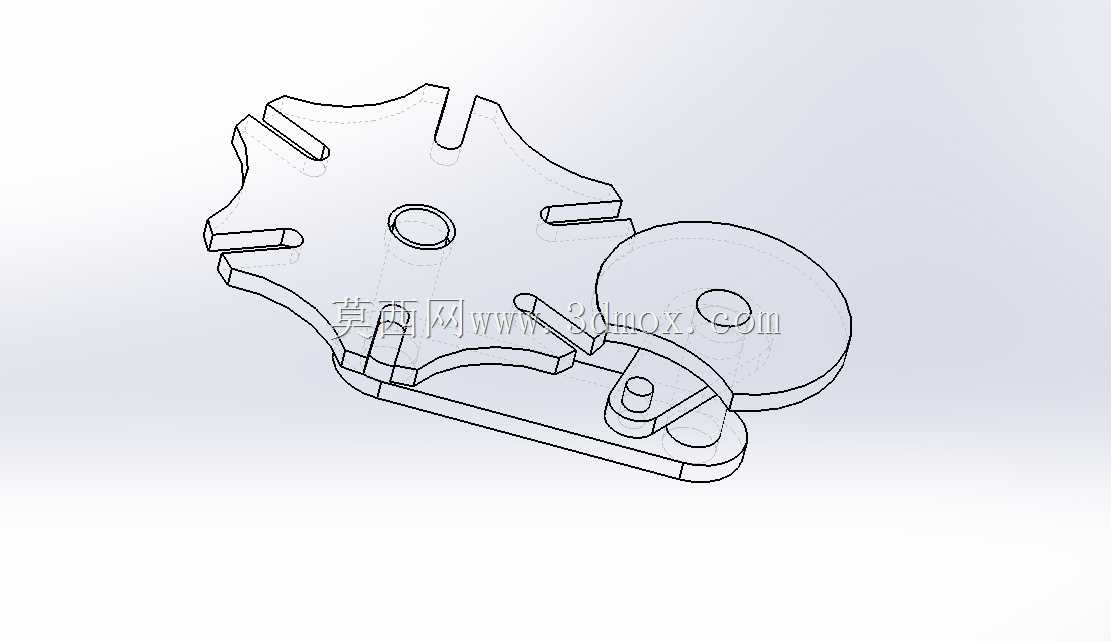

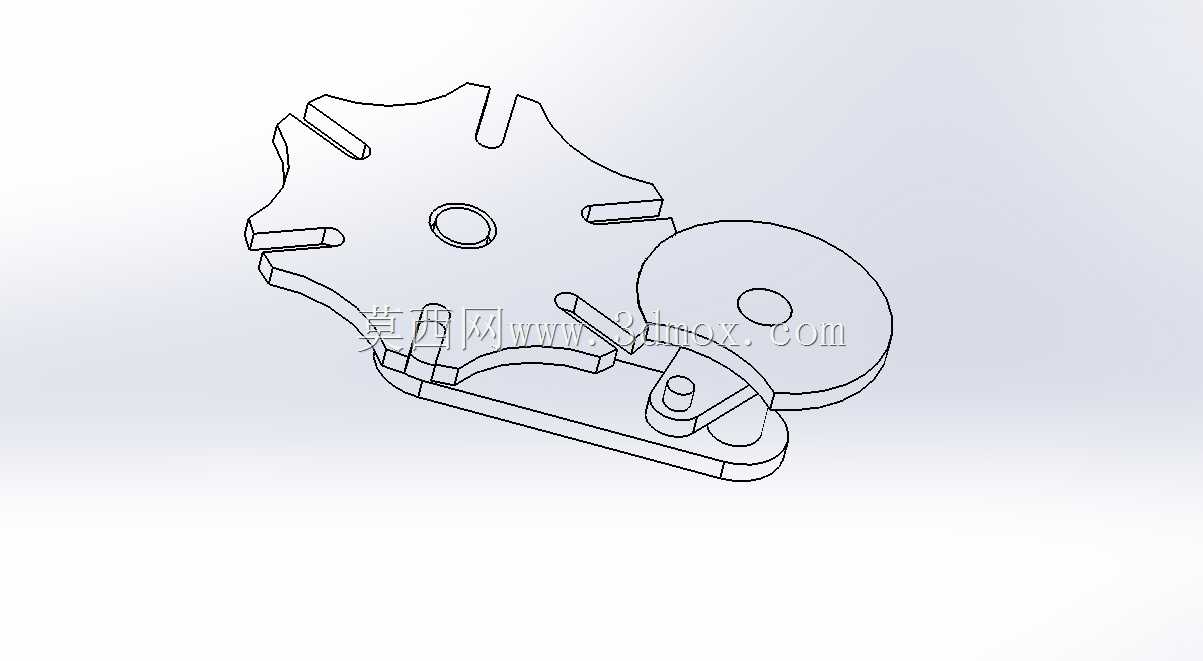

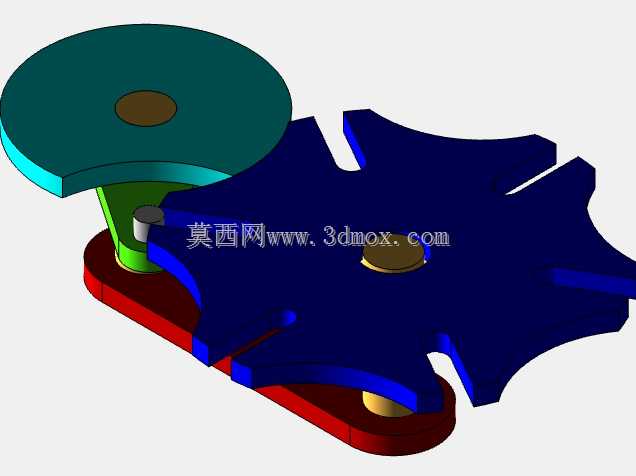

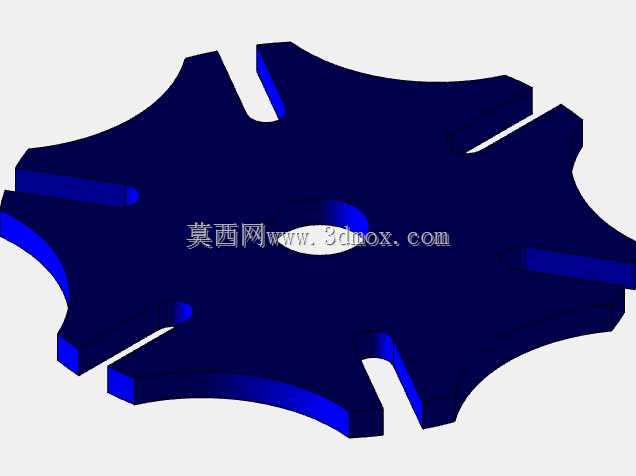

　　这套间歇运动机构采用经典外啮合日内瓦轮布局，核心由主动拨盘、圆柱拨销、锁紧弧块、六槽从动星轮、支撑立轴与一体式安装底板构成，主要解决连续回转输入到步进式间歇输出的运动转换需求。在工程现场，这类机构大量出现在胶片放映机的片窗输片工位、多工位回转工作台的分度转位、自动装配线的转盘送料、包装机械的盒体步进推送、印刷设备的走纸定位以及仪表计时装置中；相比槽轮搭配棘轮棘爪的步进方案，日内瓦机构在分度瞬间没有棘爪脱开冲击，定位段依靠共轭圆弧直接锁止，不需要额外加装制动销或定位气缸，在中低速、固定工位数、节拍稳定的场合可靠性非常突出。建模时先从运动副约束反推结构：从动星轮开设六条径向直槽，对应每次拨销进入槽道带动星轮转过60度，

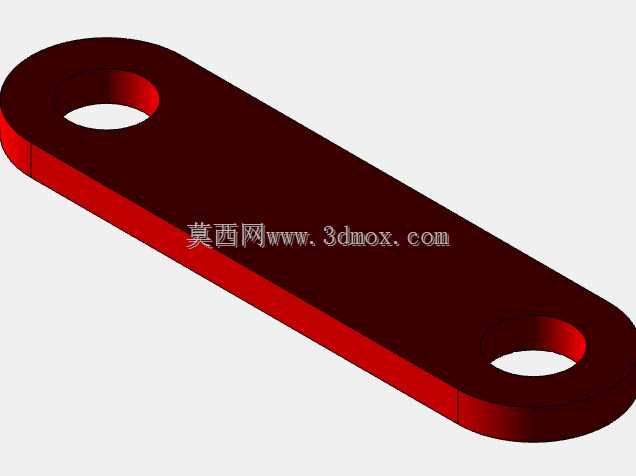

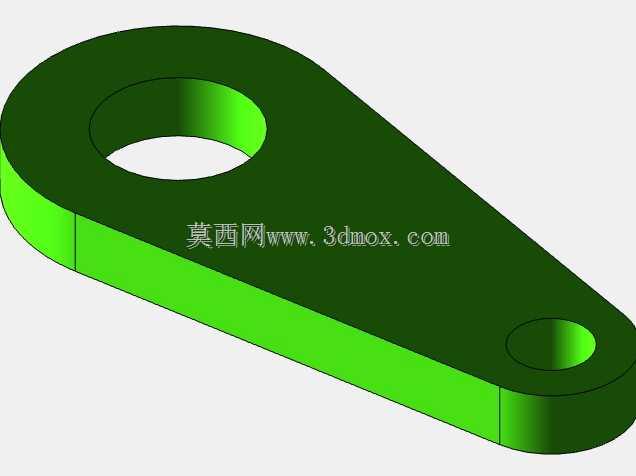

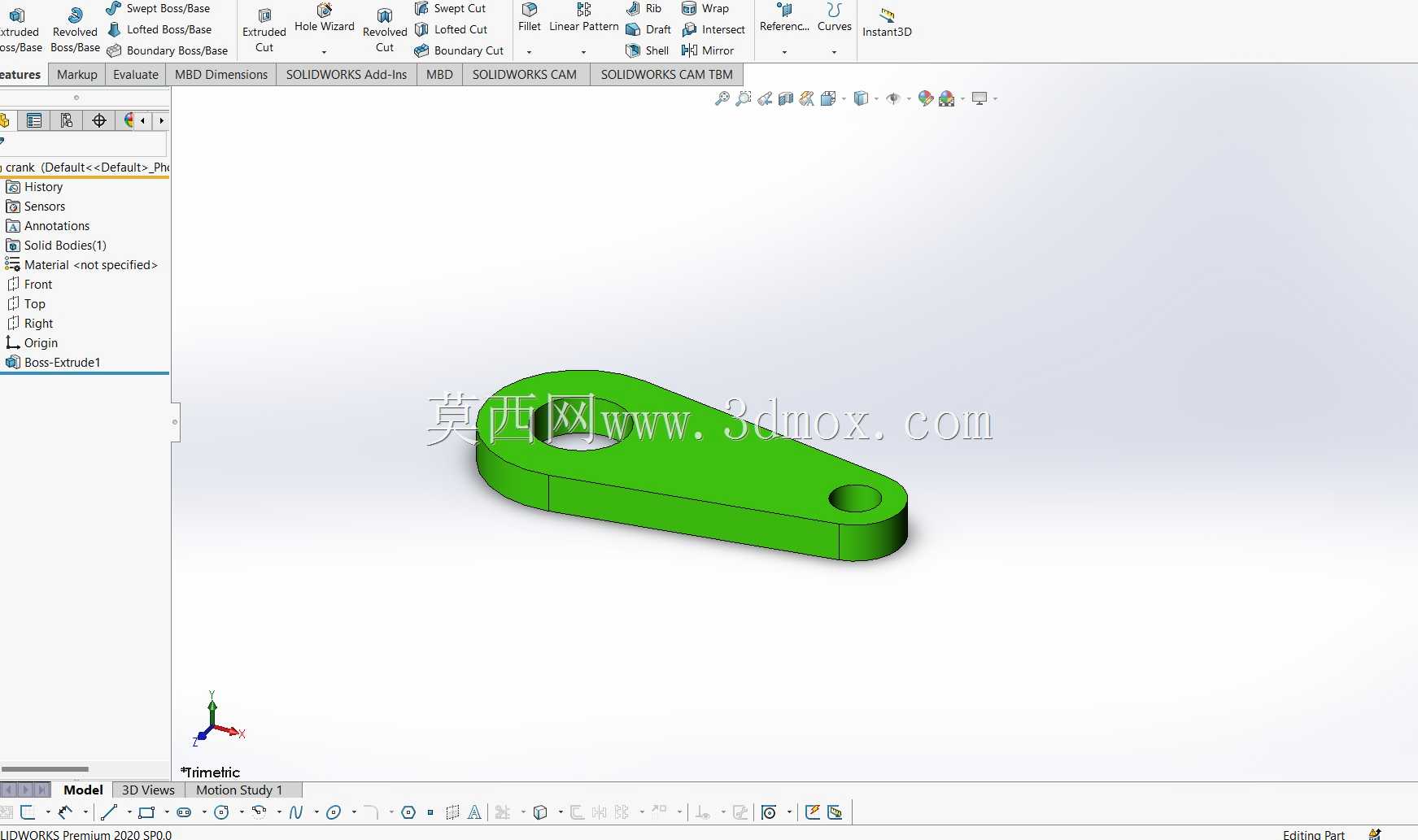

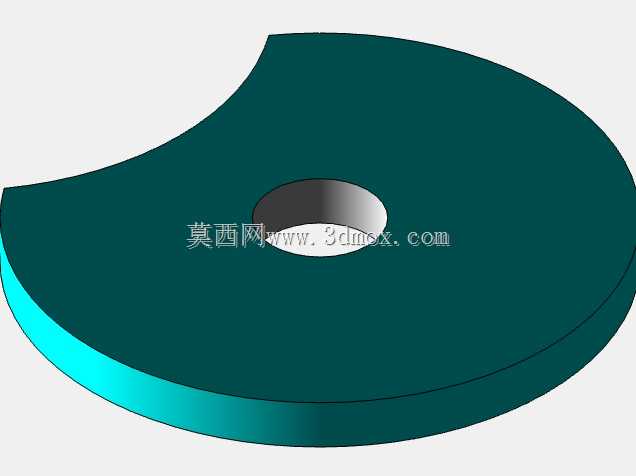

　　拨销脱离后主动盘上的凹锁弧与星轮外缘凸锁弧贴合，把输出端完全抱死，避免工位在停歇段出现漂移。主动拨盘采用偏心圆盘构型，拨销轴线与主动轴中心的中心距、星轮中心到拨销回转半径需要严格按外槽轮几何关系匹配，保证拨销进入径向槽时速度方向与槽向重合，把切入瞬间的刚性冲击降到最低；若中心距偏差超过0.05mm，拨销会在槽口出现刮擦，长时间运行后槽边会拉出亮痕甚至产生滚针压痕。底板做成长条形沉台结构，两根主轴的轴孔同轴度、孔距公差在建模阶段就通过装配草图全局约束，底板厚度预留了轴承与轴肩的安装空间，底部红色基座既承担整机承重，也作为设备台面的安装基准，四周留出的沉孔位置可直接穿入内六角螺钉固定到机架面板上。从动星轮的六个槽口端部做了让位圆弧，

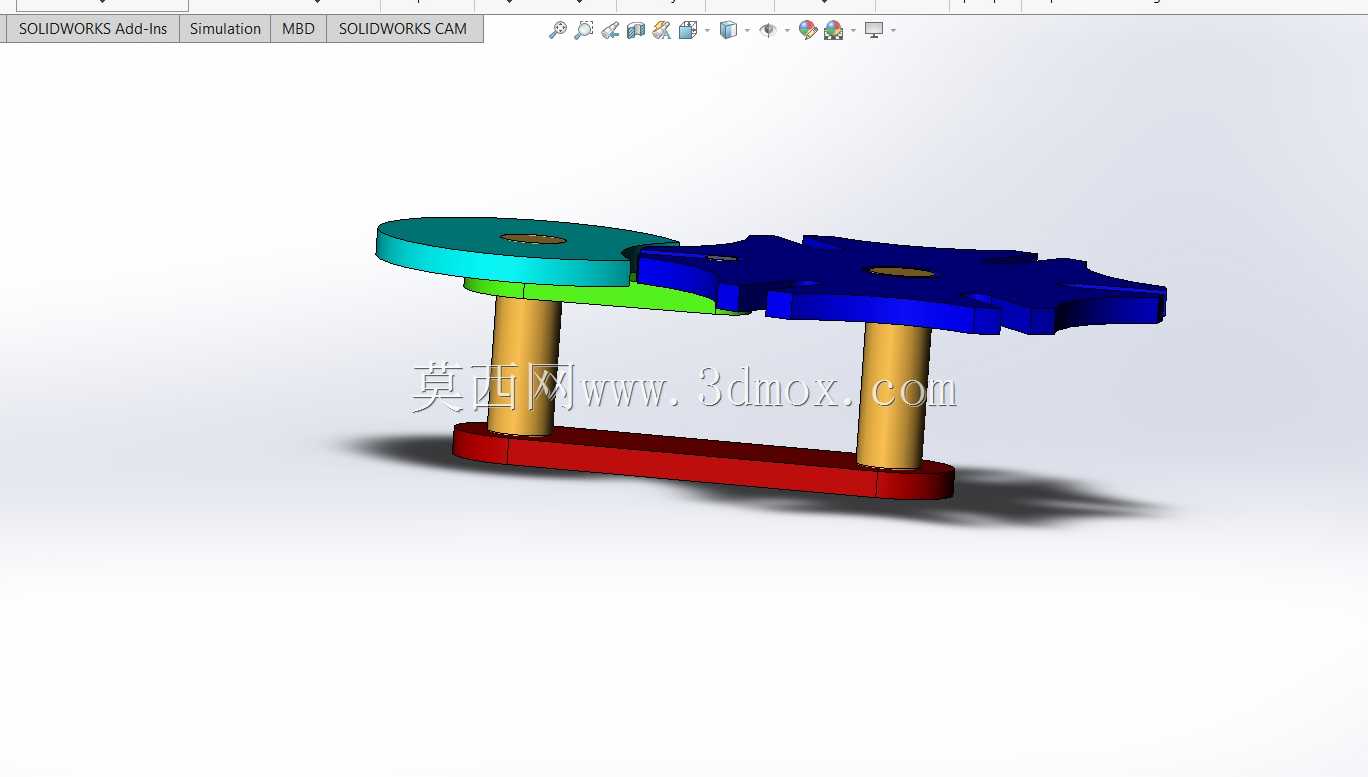

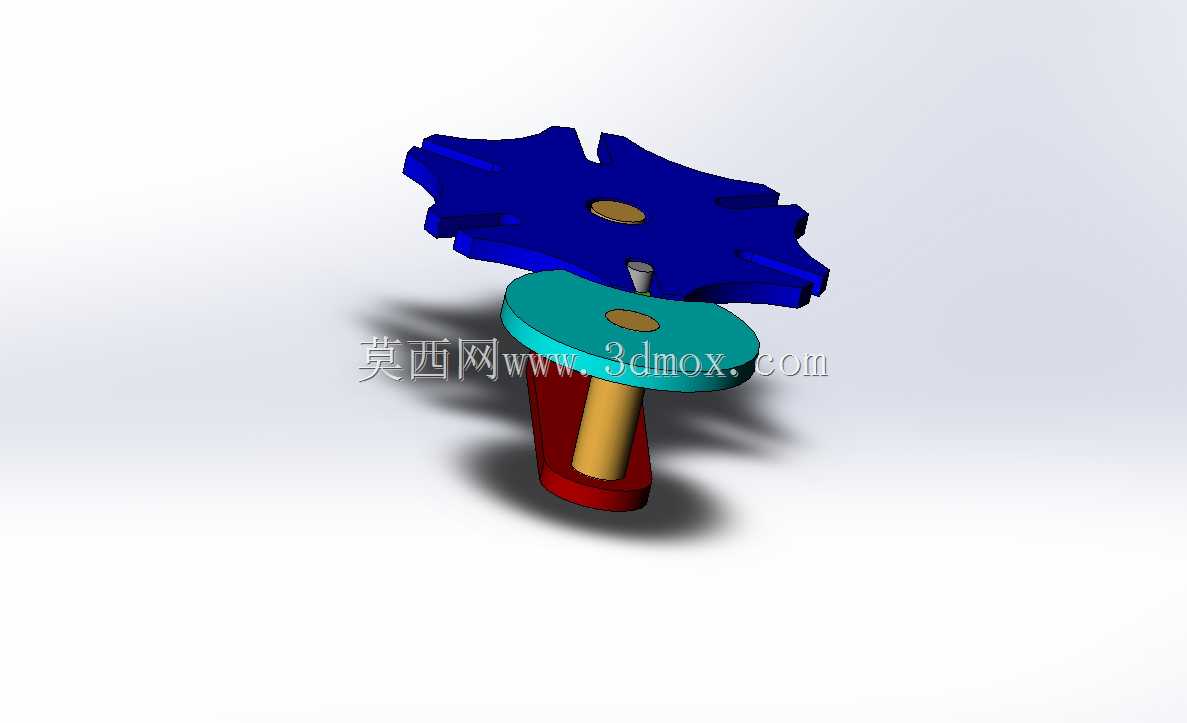

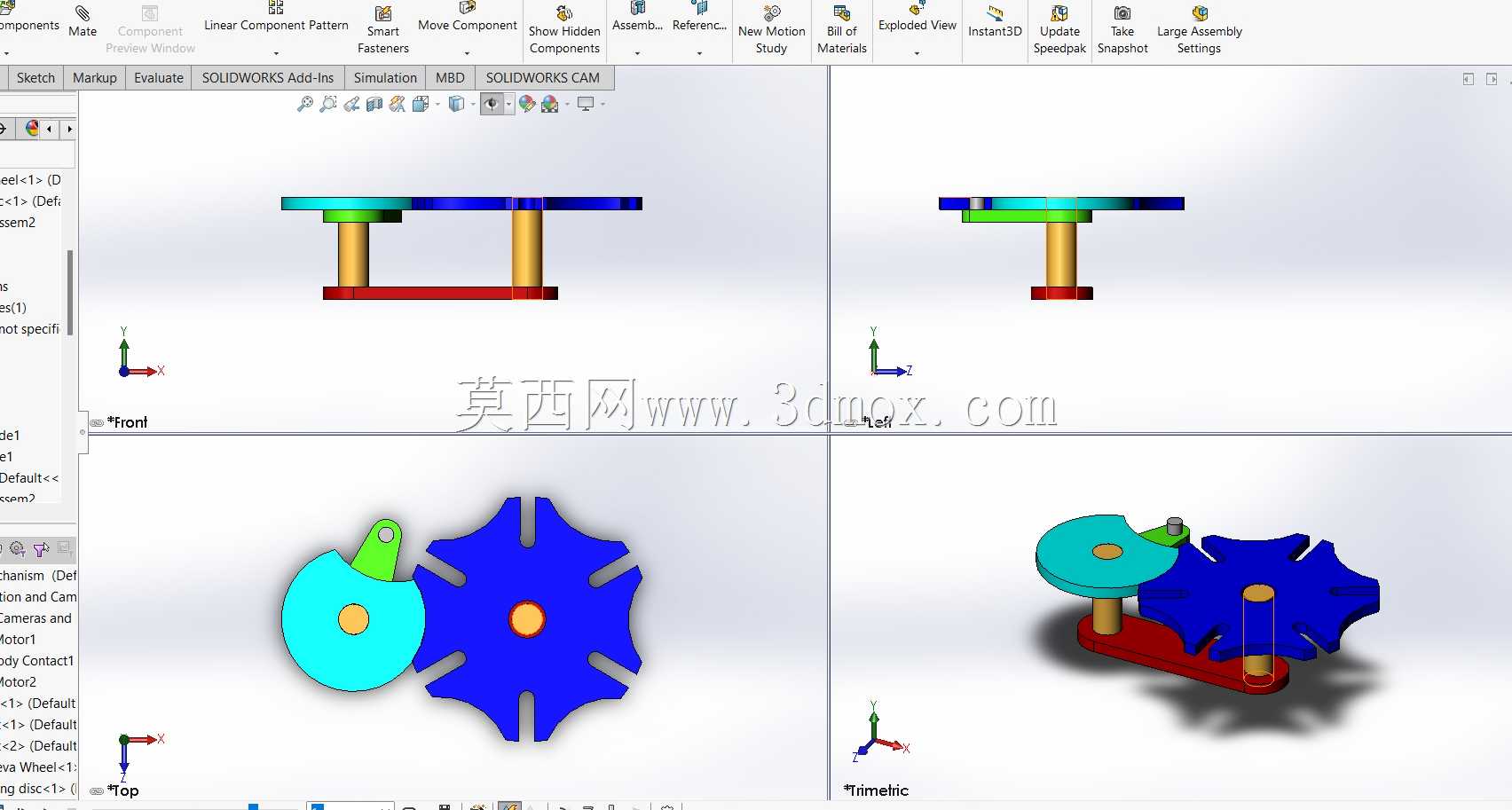

　　避免拨销在进出槽的零速位置出现尖点卡死；星轮与拨盘的厚度方向留有0.2~0.3mm侧隙，防止热胀后盘面摩擦。输出轴顶端伸出星轮端面，可直接加装工位转盘、摆臂或棘轮负载，输入轴端预留联轴器对接面，能够和减速电机、同步带轮直连。整套装配在软件中完成运动校核后，可以直观看到拨销入槽、驱动转位、拨销出槽、锁弧贴合四个阶段的完整循环，转位过程中星轮角速度按正弦规律平滑升降，没有突变尖峰，停歇段输出轴完全静止，非常适合需要精准工位分隔、不允许输出端反向窜动的自动化分度场景。结构上所有零件均为规则回转体与平面轮廓组合，加工时底板可直接铣削成型，星轮与拨盘采用线切割或数控铣加工槽型与锁弧，拨销选用标准滚针或淬火圆柱销，后期维护仅需更换磨损拨销即可恢复分度精度，不需要整套替换星轮组件。
