同轴双桨变距传动转子组件结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790383
  • 同轴双桨变距传动转子组件结构设计
  • 同轴双桨变距传动转子组件结构设计
  • 同轴双桨变距传动转子组件结构设计
  • 同轴双桨变距传动转子组件结构设计
  • 同轴双桨变距传动转子组件结构设计

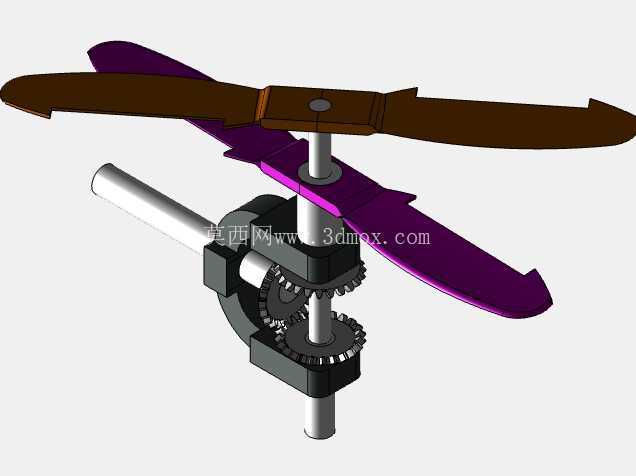

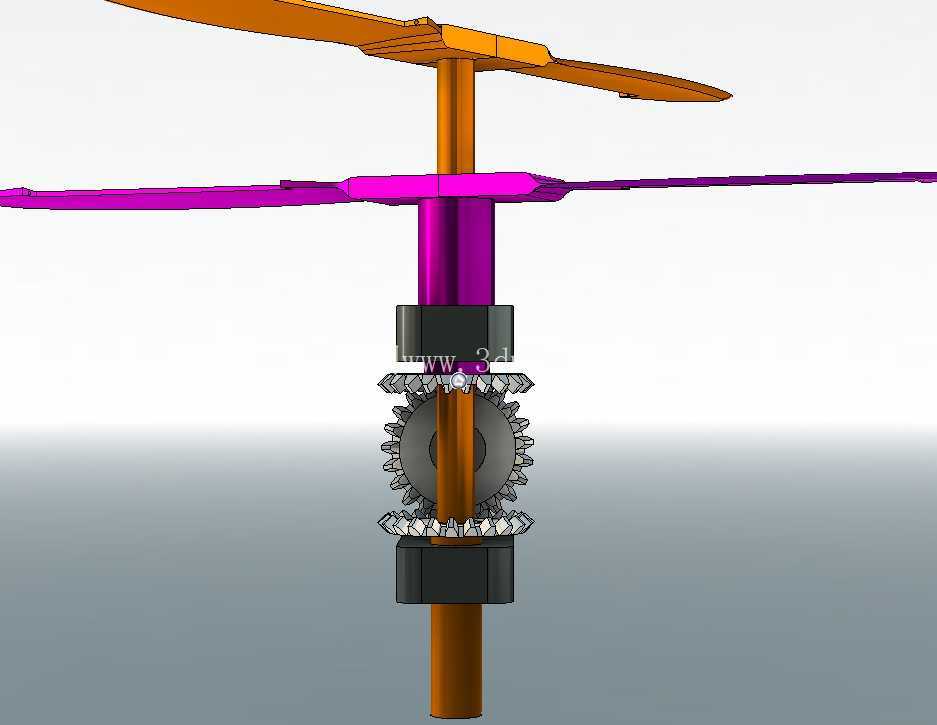

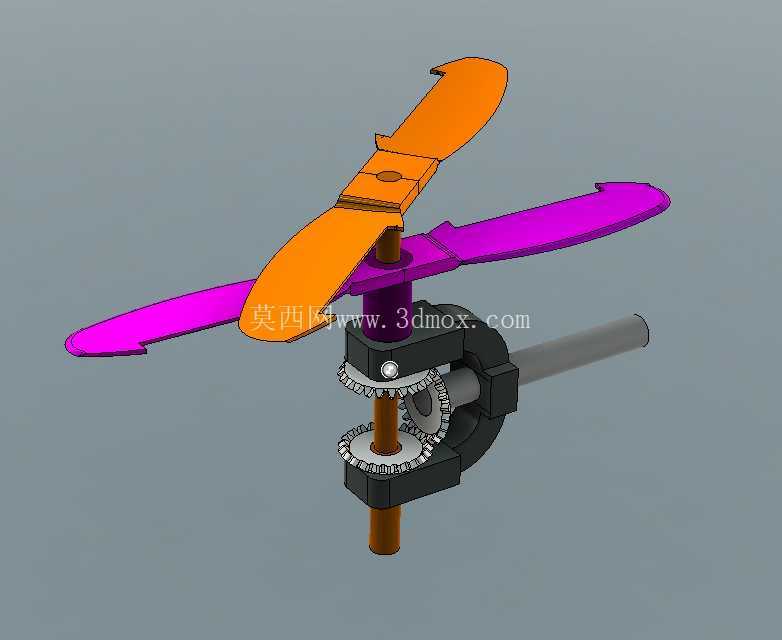

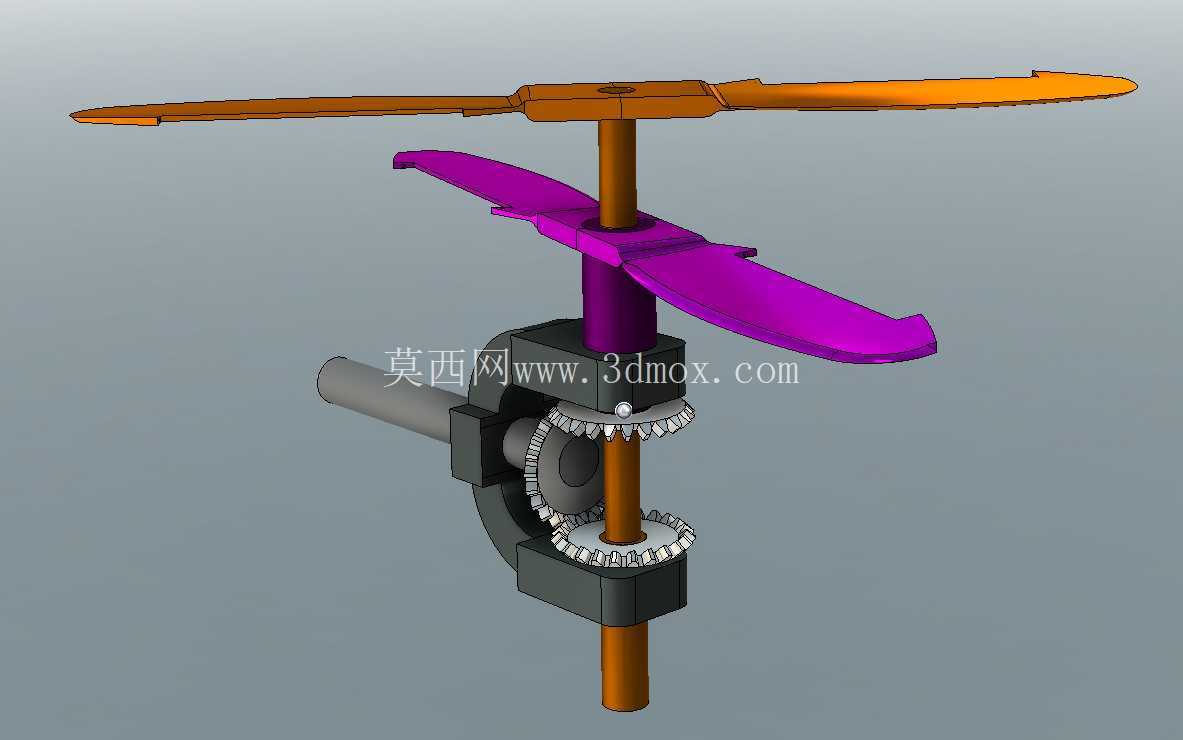

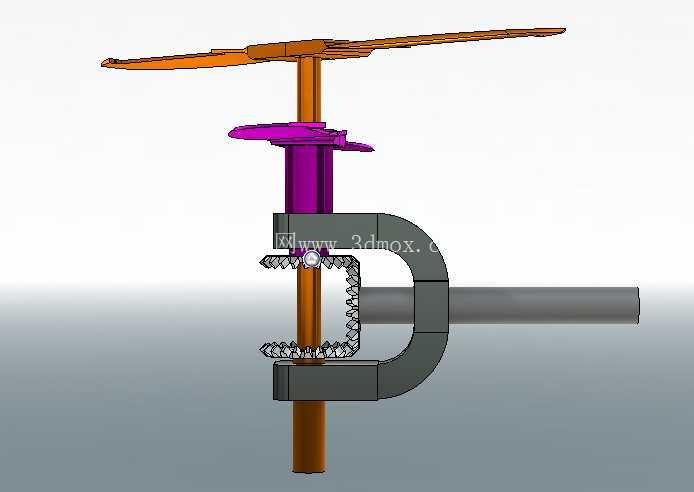

  这套同轴转子组件核心解决共轴双旋翼类设备的动力传递与桨距同步调节需求,常见于小型共轴无人机、共轴反桨实验飞行器、小型垂直起降动力装置的动力端结构中,区别于单旋翼带尾桨的结构形式,共轴双旋翼的布局能抵消旋翼旋转产生的反扭矩,无需额外设置尾桨传动结构,能在更小的整机尺寸下获得更高的动力效率,在狭小空间作业的巡检无人机、室内飞行实验平台上应用十分广泛。从结构功能来看,这套组件通过垂直布置的主轴与水平布置的动力输入轴配合锥齿轮组完成动力换向传递,上下两层桨叶分别固定在同轴嵌套的内外轴上,锥齿轮组的啮合间隙经过设计校核,既保证动力传递过程中无卡滞,也能抵消高速旋转时的齿轮侧隙带来的振动问题。桨叶部分采用翼型截面设计,两片桨叶对称布置在桨夹上,桨夹与主轴之间设置有转动副,配合下方的变距滑环结构,能够在主轴旋转的同时,通过滑环的轴向移动带动桨夹绕安装轴转动,实现桨距的同步调整,满足不同拉力输出下的桨叶角度匹配需求。设计过程中首先要确定的是动力输入轴与旋翼主轴的垂直相交精度,两轴的垂直度公差需要控制在0.02mm以内,否则锥齿轮啮合时会出现偏载,加速齿轮磨损同时带来异常振动;嵌套的内外旋翼轴采用不同直径的空心轴结构,内轴穿过外轴中心,两轴之间设置有滑动轴承衬套,保证两轴能够独立旋转无干涉,衬套选用自润滑铜合金材质,无需额外添加润滑脂即可满足长时间运转的耐磨需求。桨叶与桨夹的连接位置做了定位止口设计,安装时无需额外调整即可保证两片桨叶的安装角一致,避免动平衡超标带来的整机振动问题;变距滑环与桨夹之间通过小连杆连接,滑环的内孔与主轴之间设置有直线轴承,保证轴向移动时的顺滑度,不会因为主轴旋转带来滑环的跟转问题。从安装边界来看,整套组件的动力输入轴轴径为8mm,伸出安装座的长度为32mm,可直接配合外径20mm的联轴器与驱动电机输出端连接;安装座的固定孔采用四点对称布置,孔距为40mm,可直接固定在厚度3mm以上的设备安装板上,安装板需要保证平面度公差不大于0.1mm,避免安装座变形导致轴承卡滞。旋翼主轴的总高度为78mm,上下两层桨叶的安装间距为26mm,桨叶展开后的最大旋转直径为220mm,安装时需要保证桨叶旋转平面周围30mm范围内无结构干涉,避免桨叶旋转时碰擦其他部件。整套结构的动平衡等级设计为G2.5级,在转速10000rpm以下的工况下能够稳定运行,所有旋转部件的配合公差均按照IT7级精度设计,既保证加工经济性,也能满足装配后的运转精度要求。锥齿轮的模数选用0.5,齿数比为1:1,能够实现等转速反向输出,保证上下两层旋翼的转速一致,反扭矩完全抵消;桨叶采用轻质工程塑料材质,单支桨叶重量控制在5g以内,降低旋转时的离心载荷,减轻主轴与轴承的受力。在实际装配过程中,需要先将锥齿轮分别压装到内外轴与动力输入轴上,压装时保证齿轮端面与轴肩贴合无间隙,再将嵌套好的内外轴装入安装座的轴承孔内,转动输入轴检查齿轮啮合是否顺滑,无卡滞点后再安装桨夹与桨叶,最后安装变距滑环与连杆,手动推动滑环检查桨距转动是否灵活,所有转动副处无松旷或卡滞问题后再进行动平衡调试。这套结构的设计难点在于同轴嵌套双轴的同轴度保证,以及锥齿轮啮合侧隙的调整,侧隙过大会导致正反转切换时出现冲击,侧隙过小则会导致齿轮运转阻力大,温升过高,设计时通过安装座与轴承端盖之间的调整垫片来控制锥齿轮的啮合位置,将侧隙控制在0.03-0.05mm的合理区间内,兼顾传动精度与运转流畅度。
