PAM8610双声道D类音频功放模块结构设计

　　在小型音频设备开发、嵌入式语音系统搭建、桌面小功率音响改装这类场景里，小体积双声道功放模块是结构设计阶段经常需要纳入选型考量的部件，这款PAM8610架构的D类功放模块，针对12V供电场景做了适配，单路输出功率可达15W，能覆盖绝大多数小功率音频放大的使用需求。从实际使用的角度看，这类模块常被集成在桌面迷你音箱、自助终端语音播报单元、小型广告机音频输出模块、DIY便携音响产品里，相比传统AB类功放，D类架构的发热控制更优，不需要额外加装大面积散热片就能持续稳定工作，对安装空间的占用更小。

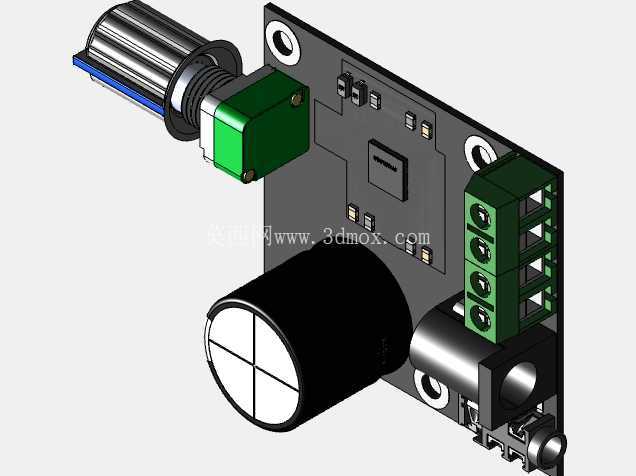

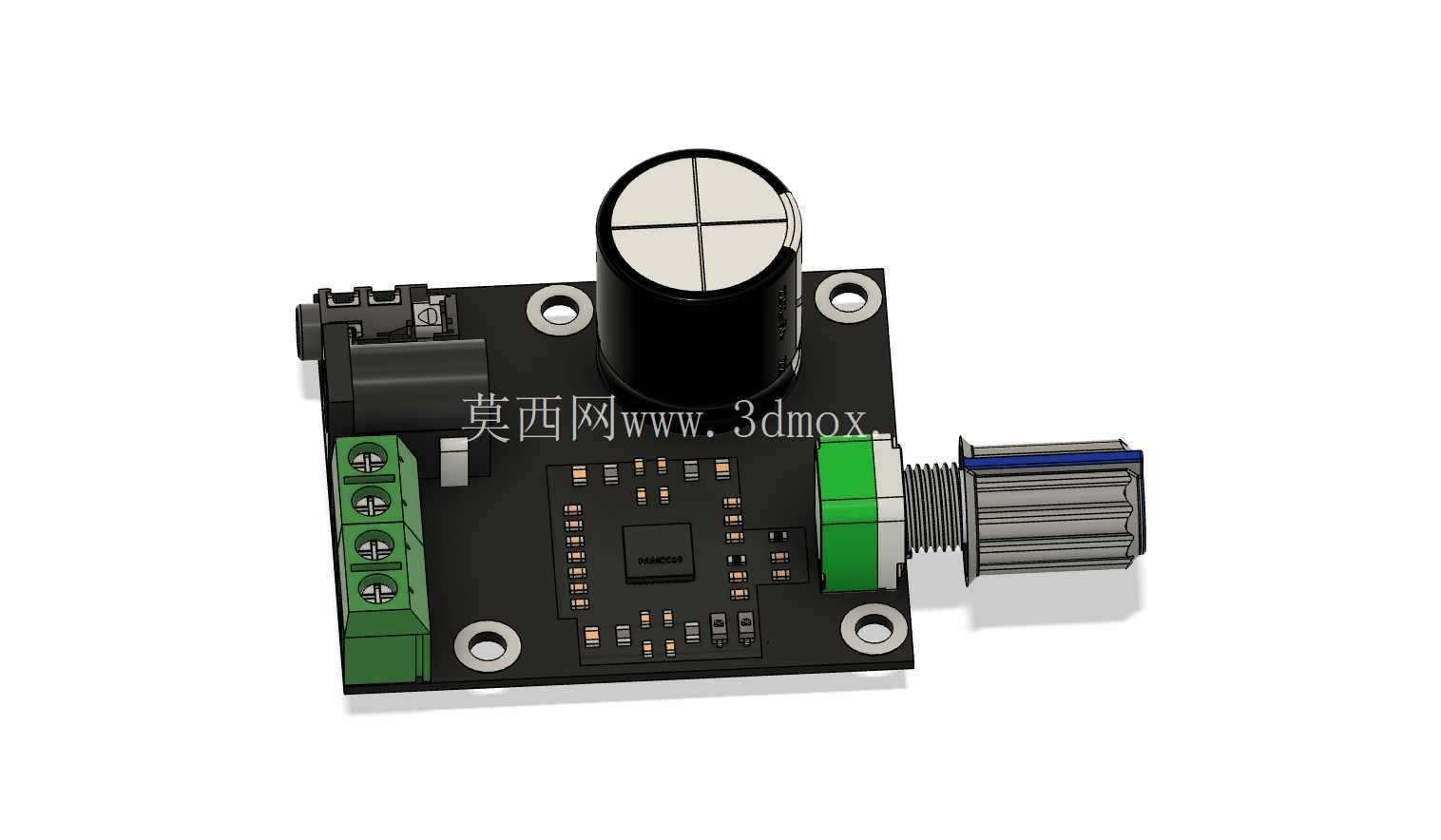

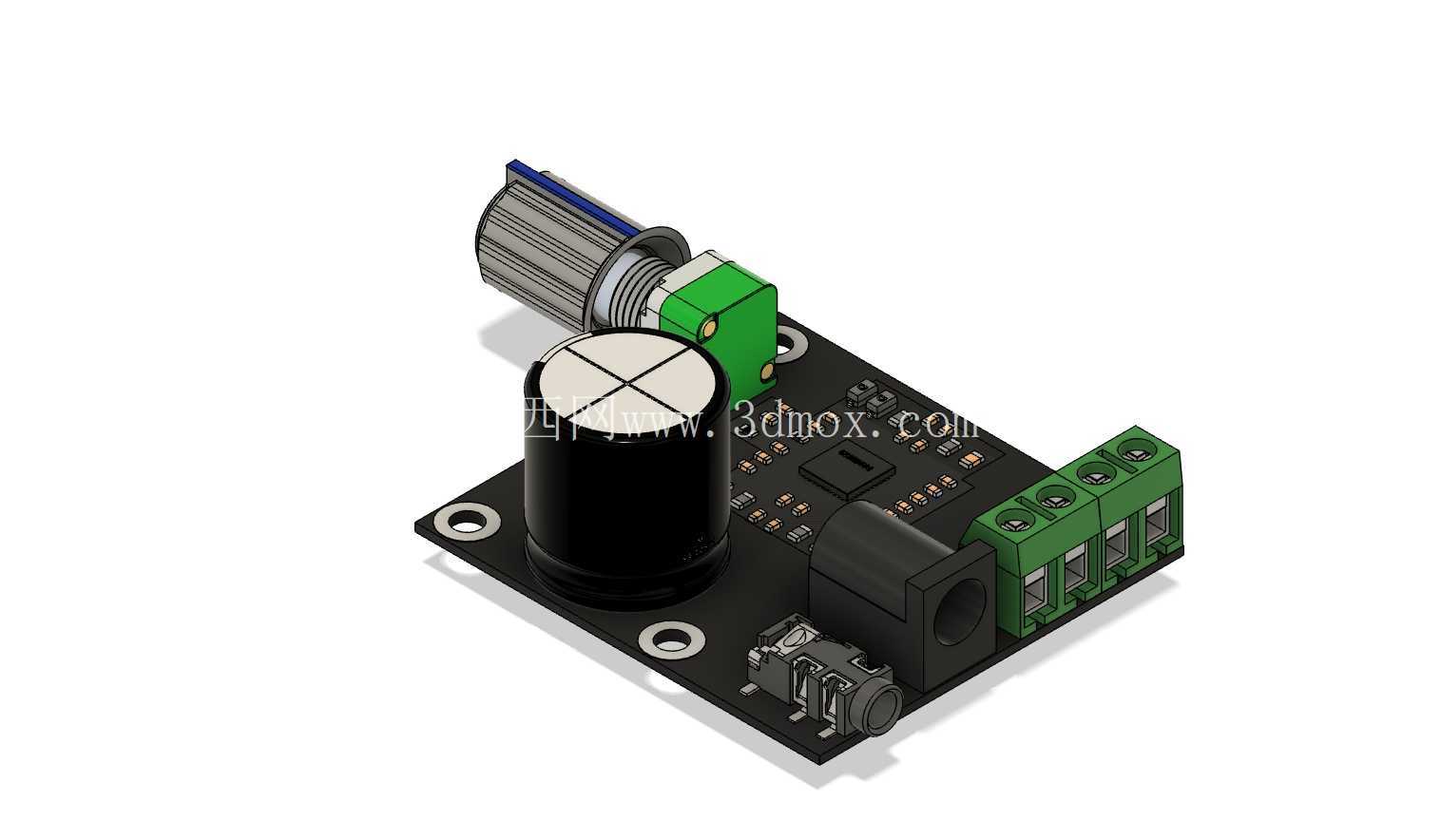

　　从结构设计层面拆解这款模块，首先看PCB基板的布局，整体采用矩形板型设计，四个角位预留了标准的圆形安装孔，孔位做了金属化包边处理，安装时可以使用M3规格的螺丝直接固定在设备壳体的安装柱上，不需要额外设计转接支架，安装孔的位置避开了板上所有高元件的投影区域，锁付螺丝时不会和电容、电位器这类突出部件产生干涉。板上最高的元件是顶部的铝电解电容，垂直布置在板卡靠上的位置，电容本体做了十字压痕防爆设计，布局时特意和侧边的电源接口保持了足够的安全爬电距离，避免高压引脚和其他信号线路产生干扰。

　　输入输出接口的布局充分考虑了现场接线的操作便利性，板卡左侧布置了绿色的螺钉式接线端子，分别对应电源输入、左右声道音频输出的接线位，端子的引脚间距为5.08mm，符合工业接线的通用标准，接线时不需要额外转接，直接将剥好的导线插入端子拧紧螺钉即可完成连接，适合设备量产时的快速装配。板卡右侧伸出的是带螺纹轴的电位器，轴径适配常规的旋钮安装尺寸，电位器的螺纹段长度足够穿过设备面板，通过配套的螺母就能将电位器固定在面板上，同时实现模块的辅助定位，面板开孔只需要按照电位器轴径预留对应尺寸的圆孔即可，不需要额外做复杂的定位结构。

　　板载的主芯片布置在PCB中心位置，周边的阻容元件按照信号流向做了规整排布，电源输入回路和音频输出回路做了分区布局，减少大电流线路对小信号音频线路的干扰，芯片下方的PCB做了铺铜处理，能辅助芯片进行散热，在12V额定电压下满功率输出时，芯片表面温度可以控制在合理区间，不需要额外加装散热片。板卡左上角布置了直流电源插座，支持常规的DC插头直接供电，和左侧的螺钉式电源端子形成两种供电接入方式，既可以用适配器直插供电做调试使用，也可以通过接线端子直接接入设备内部的12V电源回路做量产装配，适配不同阶段的使用需求。

　　做整机结构设计时，需要注意这款模块的安装边界尺寸，电位器伸出板卡边缘的长度要纳入整机深度的计算范围，顶部电解电容的高度是整个模块的最高尺寸，设计壳体内部的安装空间时，要在电容顶部预留至少2mm的安全间隙，避免壳体装配时压到电容本体造成引脚脱焊或者电容损坏。接线端子的接线方向是垂直于板卡侧面，预留接线操作空间时，要在端子外侧留出至少10mm的手指操作空间，方便现场接线时拧动螺钉。模块整体的板厚采用常规1.6mm的FR4板材，刚性足够，在有振动的使用场景下，只需要在四个安装孔位加装橡胶减震垫，就能避免振动导致的元件虚焊问题。

　　从实际选型适配的角度，这款模块的功率参数刚好匹配2-3英寸的全频小喇叭，在桌面音响、小型语音播报设备里使用时，音质清晰度足够，失真度控制在可接受范围内，D类架构的转换效率高，长时间工作的功耗更低，适合电池供电的便携类音频设备使用。结构设计上没有多余的突出部件，所有元件的高度都控制在合理范围，板型规整，很容易嵌入到各种小型设备的内部空间里，不需要对设备壳体做复杂的改型就能完成装配。
