SeeedStudio Xiao nRF52840开发板结构

　　这款嵌入式主控板的三维结构还原，完全围绕实际硬件集成场景的装配需求搭建，没有做多余的外观美化，所有结构特征都服务于硬件选型、结构干涉检查与整机装配验证。做这类小型嵌入式主控板的结构建模，最先要明确的是板卡的实际使用场景——它常被集成在可穿戴传感节点、小型物联网终端、低功耗蓝牙采集设备里，这类场景对板卡的安装边界、接插件突出高度、周边元件避让空间的要求远高于普通桌面开发板，很多时候整机外壳内部的预留空间只有指甲盖大小，差0.5mm的突出量就会导致外壳合模失败，或者接插件无法正常插拔。

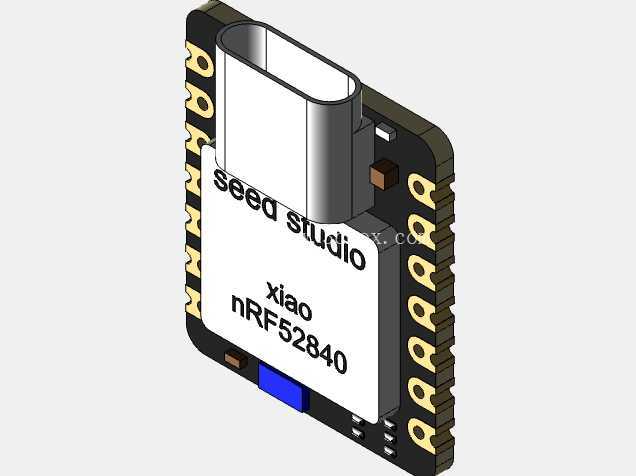

　　建模过程中最先锁定的是板卡的外形安装边界，整板采用邮票孔半孔焊盘设计，两侧的焊盘间距严格按照实际焊接公差预留，板体的长宽尺寸控制在极小的范围内，适配紧凑空间的贴片焊接需求，板边的圆角处理也完全还原实物，避免在装配时刮伤内部导线或者绝缘层。板载的Type-C接口是建模时重点处理的结构件，不仅还原了接口的金属外壳轮廓、内部胶芯与引脚的相对位置，还特意保留了接口突出板体的准确高度，这个尺寸直接决定了设备外壳上Type-C开口的位置与下沉深度，很多嵌入式设备做外壳时最容易出问题的就是充电/下载接口的对位，要么开口偏了插不进线，要么接口突出量不够导致插头无法完全插入，建模时把这个结构的公差控制在0.1mm以内，就能在结构验证阶段提前规避这类装配问题。

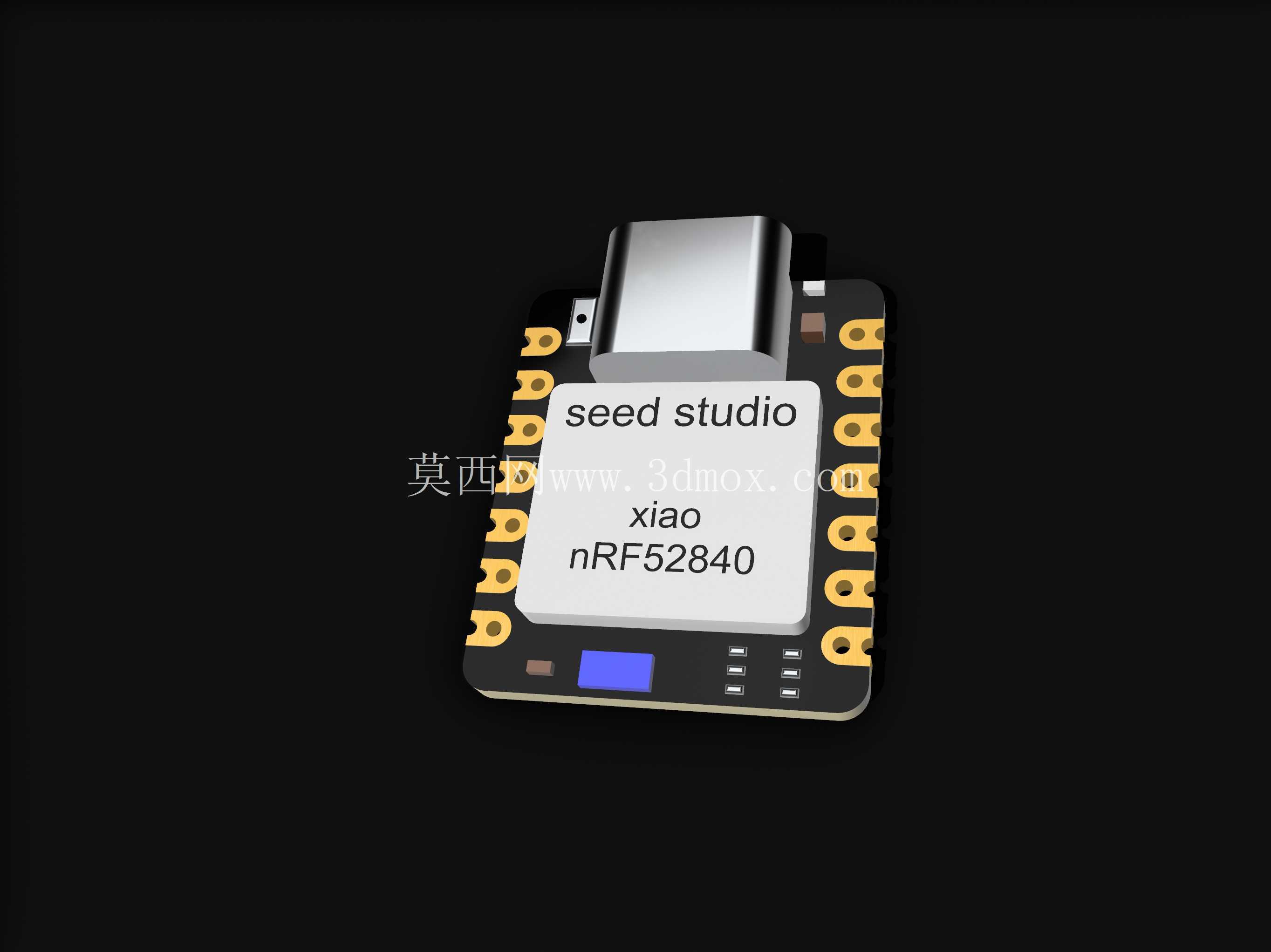

　　板体正面的主控屏蔽罩结构也做了完整还原，屏蔽罩的高度、边角的弧度、与周边贴片元件的间隙都和实物一致，这个屏蔽罩不仅是电磁屏蔽的结构件，也是板体上高度最高的元件之一，它的高度直接决定了整机外壳内部的净空高度，如果外壳内壁和屏蔽罩之间预留间隙不足，装配时就会压到屏蔽罩，轻则导致屏蔽罩变形影响屏蔽效果，重则挤压下方的主控芯片导致虚焊。板上的复位按键、状态指示灯的位置也做了精准定位，复位按键的突出高度按照实际按键行程预留，方便外壳做对应位置的按键凸点设计，指示灯的位置则对应外壳上的导光件安装位，提前确认位置偏差就能避免后期开模后导光件对准偏差、灯光漏光或者亮度不足的问题。

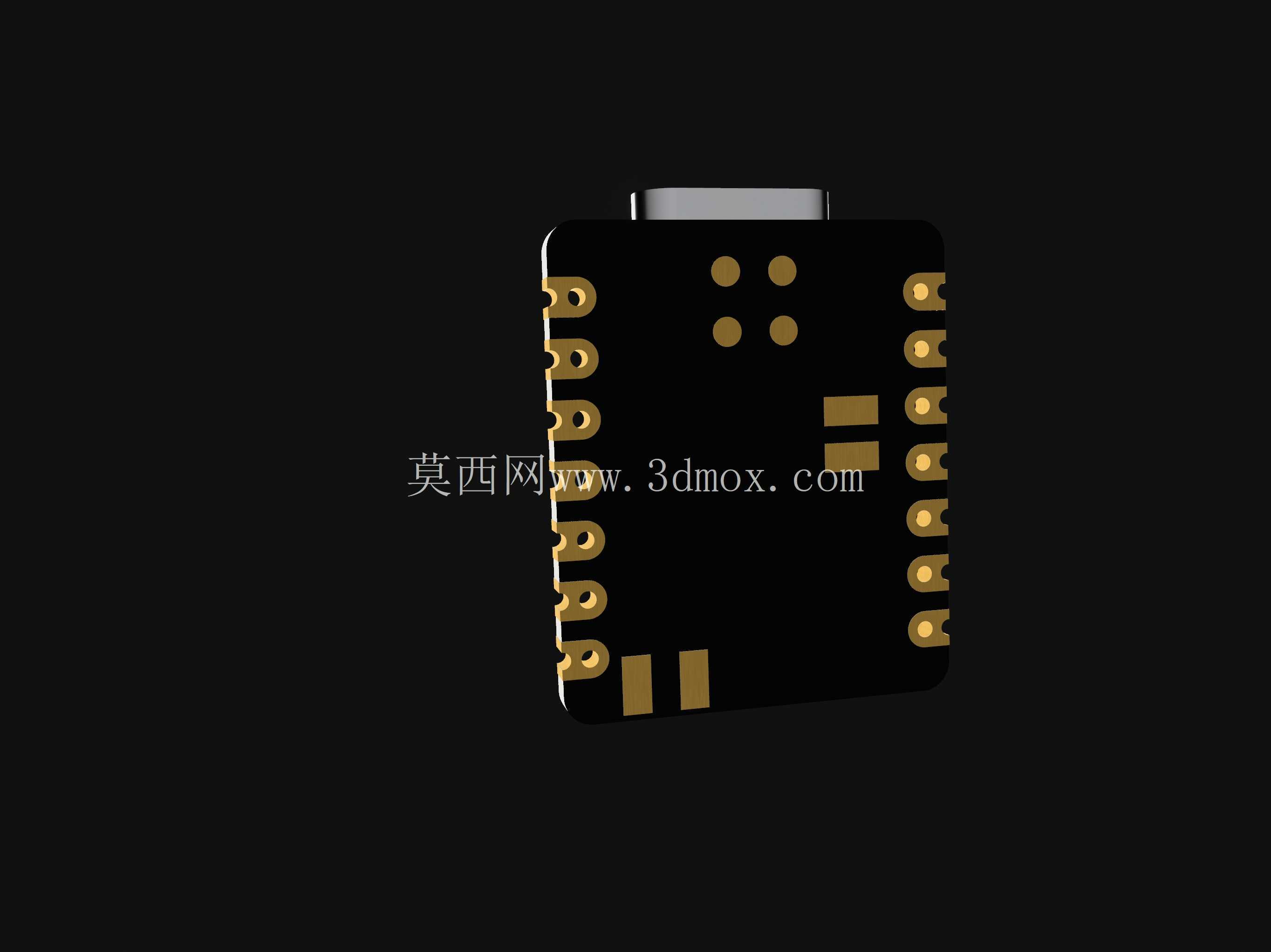

　　板体背面的贴片元件排布也在模型里做了对应体现，包括板载的无源晶振、电源管理芯片、阻容元件的高度都做了简化但准确的还原，这些元件的高度决定了板卡背面与安装基面之间需要预留的间隙，如果是采用贴装方式把板卡固定在设备内部的支架上，背面元件的最大高度就是支架需要下沉的最小深度，避免装配时元件被支架挤压脱落。两侧的邮票孔焊盘不仅还原了外形，还按照实际引脚间距做了均匀排布，方便做载板设计时直接对齐焊盘位置，不需要再反复测量引脚间距与板边距离，大幅缩短载板的设计周期。

　　从实际应用的角度看，这类小型蓝牙主控板的结构建模，核心价值不是做外观展示，而是给整机结构设计提供精准的装配参考。比如做可穿戴健康监测设备时，设备内部要同时集成电池、传感器、天线，空间极度紧张，有了精准的板卡三维模型，就能在设计阶段把各个元件的位置排布开，提前检查板卡和电池之间是否有干涉、天线区域是否被金属结构件遮挡影响蓝牙信号、下载接口是否和外壳结构冲突。很多嵌入式项目在打样阶段才发现结构干涉问题，重新改板或者调整外壳设计会浪费大量的时间与成本，精准的三维模型能在设计前期就把这些问题排查掉。

　　建模时特意没有省略任何影响装配的结构细节，哪怕是板角的定位孔、板边的工艺缺口都做了还原，这些小结构在批量生产时是生产定位的关键，做载板或者测试工装时，这些定位特征能直接用来做板卡的固定与定位，不需要额外设计定位结构。板载天线的区域也做了明确的区域标识，提醒结构设计时这个区域不能铺铜、不能放置金属元件，避免影响蓝牙信号的收发性能，这也是很多新手做结构设计时容易忽略的点——只看元件高度不看功能区域的净空要求，最后做出来的设备蓝牙连接距离短、信号不稳定，排查很久才发现是天线区域被金属结构遮挡了。

　　整个模型的结构基准完全对齐实际硬件的安装基准，所有特征的相对位置都以板边的定位孔为基准搭建，不管是导入到装配体里做整机排布，还是导出做干涉检查，都不需要重新调整基准面，能直接对接结构设计的工作流。对于经常做小型物联网终端、可穿戴设备的结构工程师来说，这类精准的板卡模型能大幅减少结构测绘的工作量，不需要拿到实物反复测量尺寸，直接用模型就能完成前期的结构排布与方案验证，缩短整个项目的开发周期。
