V形齿啮合内外齿圈传动结构

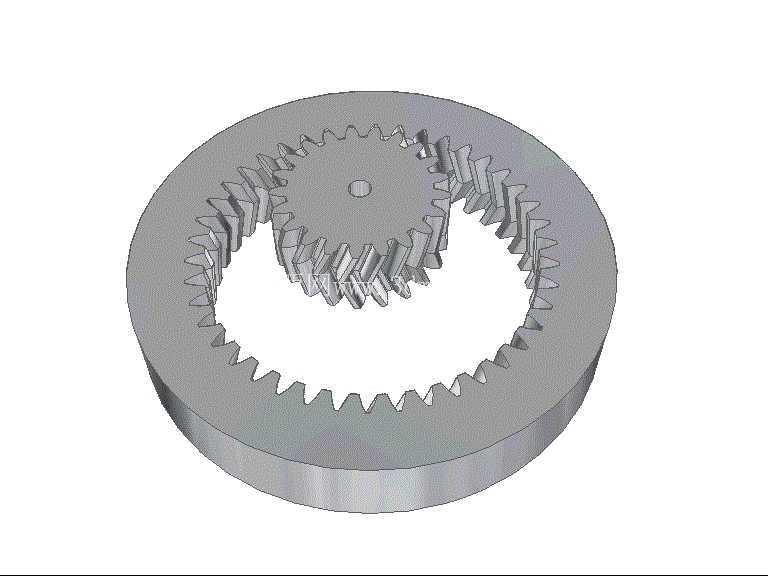

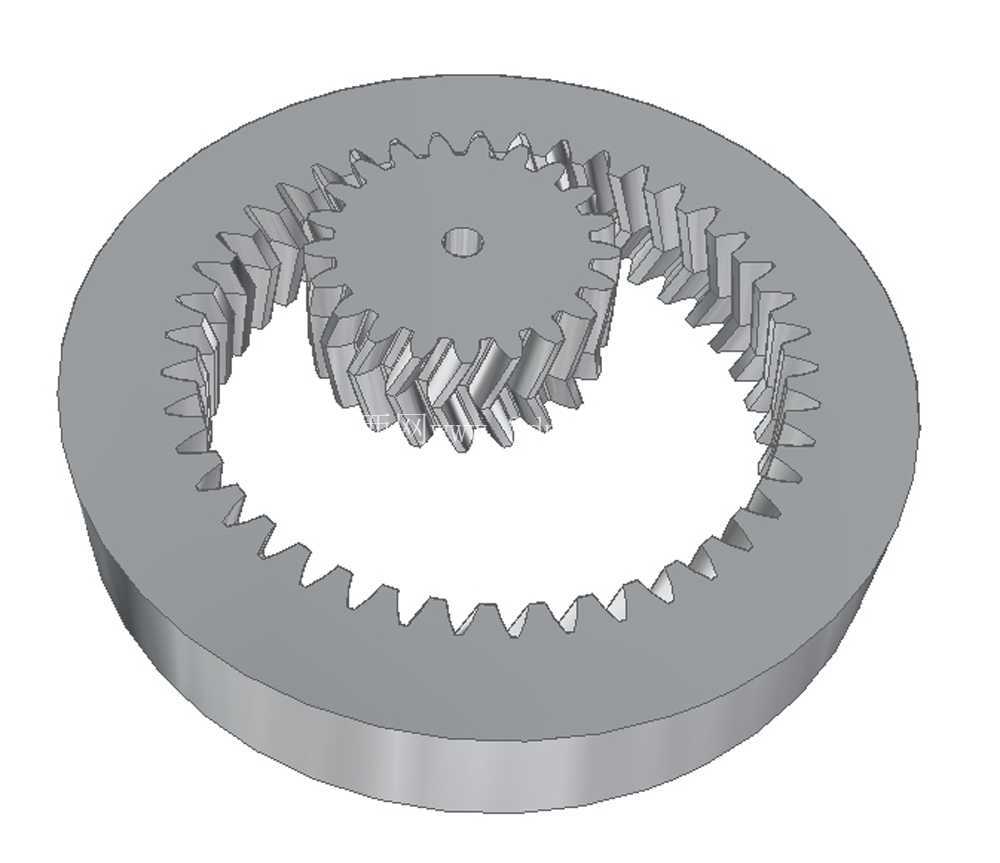

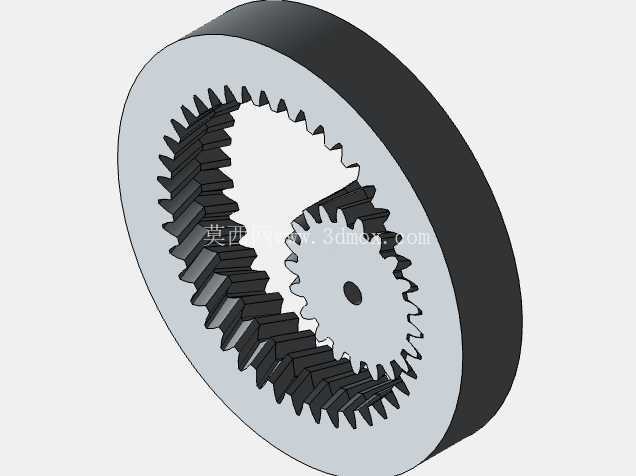

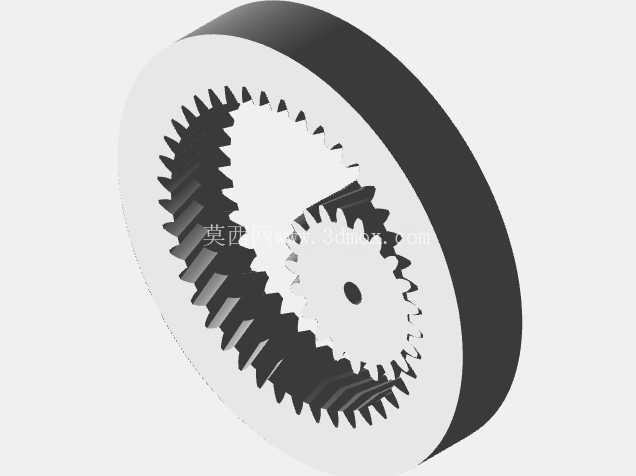

　　这套V形齿啮合结构由内齿圈与配套外齿轮组成，齿形采用对称V形排布设计，区别于常规直齿、斜齿的单方向齿向布局，啮合过程中齿面接触轨迹沿V形斜面逐步延展，能有效分散单齿啮合时的接触应力，降低传动过程中的轴向窜动与侧向冲击。从实际应用场景来看，这类齿形结构最初多用于对传动平稳性有特殊要求的小型传动机构，比如精密演示装置、低载荷传动演示台、创意机械摆件的传动单元，也可适配部分轻载工况下的换向传动场景，弥补直齿传动噪音大、斜齿传动存在轴向力的短板。

　　设计过程中首先要确定齿形的V形夹角参数，夹角过小会导致齿面加工难度陡增，啮合时容易出现齿顶干涉；夹角过大则会失去V形齿的啮合平稳性优势，趋近于直齿传动的特性。建模时需要先完成单个V形齿的齿廓曲线绘制，齿廓的渐开线基准要匹配内外齿轮的啮合中心距，保证齿侧间隙控制在合理范围，避免运转时出现卡滞或空程过大的问题。内齿圈的齿形是沿内圆周向均匀阵列，阵列时要严格控制齿距累积误差，每一个V形齿的对称中线必须指向齿圈圆心，否则啮合时会出现偏载，加速齿面磨损。配套的外齿轮齿形参数要与内齿圈完全匹配，中心孔的尺寸根据实际安装轴径确定，孔位与齿轮外圆的同轴度需要严格约束，避免运转时出现偏心带来的振动。

　　从安装边界来看，内齿圈的外圆为光滑圆柱面，可通过过盈配合或压装的方式固定在安装基座的内孔中，安装时要保证齿圈端面与基座安装面完全贴合，避免齿圈倾斜导致啮合间隙不均。外齿轮通过中心孔与传动轴连接，可采用键连接或顶丝固定的方式，安装时要保证齿轮与轴的同轴度，啮合时内外齿轮的中心距要严格匹配设计值，中心距偏差过大会导致齿侧间隙过大，传动回程误差增加，中心距过小则会导致啮合过紧，运转阻力增大甚至出现卡齿。

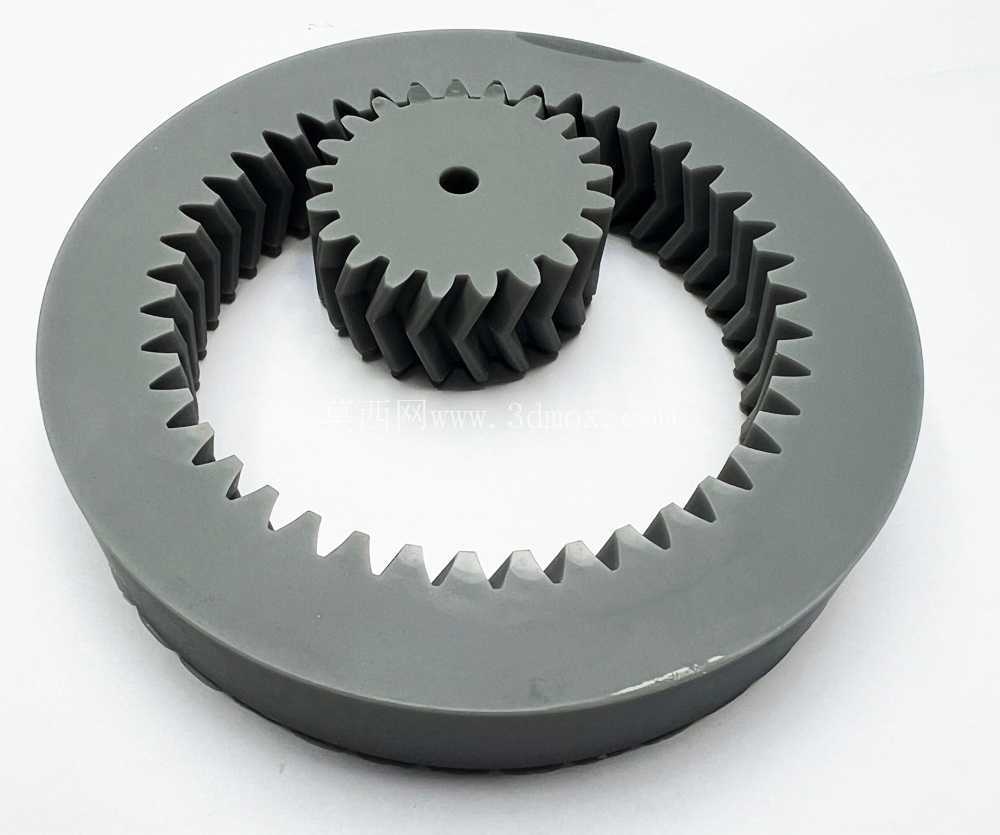

　　这类V形齿结构在运转时，齿面的接触是沿V形的两个斜面同时进行，相比单斜齿结构，两个方向的轴向力可以相互抵消，不需要额外设置推力轴承来承受轴向载荷，能简化支撑结构的设计。齿形的啮合重叠系数比同参数直齿更高，传动过程中始终有多个齿同时参与啮合，能有效降低传动噪音，提升运转平顺性。在实际建模过程中，齿根部分需要做合理的圆角过渡，避免应力集中导致齿根断裂，齿顶部分也要做微小的倒角处理，避免啮合时出现齿顶刮擦的问题。对于3D打印制作的场景，齿面的打印层厚要控制在较小值，减少层纹对齿面啮合精度的影响，打印完成后可对齿面做轻微打磨，保证啮合顺畅。这类结构虽然多用于创意演示类场景，但齿形设计的逻辑同样可以迁移到部分轻载精密传动的设计中，比如小型仪器的传动机构、手动调节装置的传动单元，在不需要传递大扭矩的前提下，能获得比常规直齿更优的传动手感与平稳性。
