蜗轮蜗杆传动副结构三维建模设计

　　在重载低速传动场景的结构选型中，蜗轮蜗杆副始终是交错轴动力传递的核心方案之一，这类结构最突出的应用优势在于单级传动即可实现大传动比，同时具备反向自锁特性，在起重设备的起升机构、输送线的减速单元、自动化生产线的分度转台、精密机床的进给传动链中都有大量落地应用。做这类结构的三维建模时，不能只停留在齿形的外观复刻，必须先从实际工况的安装边界倒推设计逻辑，首先要明确的是安装中心距的约束，这是整个传动副的核心尺寸基准，直接决定了蜗轮与蜗杆的啮合侧隙、接触斑点位置，建模前需要先确认蜗杆的轴向模数、特性系数、头数，以及蜗轮的齿数、变位系数，这些参数不是凭空给定的，而是要匹配实际传动的额定输出扭矩、输入转速、传动效率要求，比如起重场景用的自锁蜗杆，导程角必须小于当量摩擦角，建模时就要严格控制螺旋升角的数值，不能只做视觉上的螺旋效果。

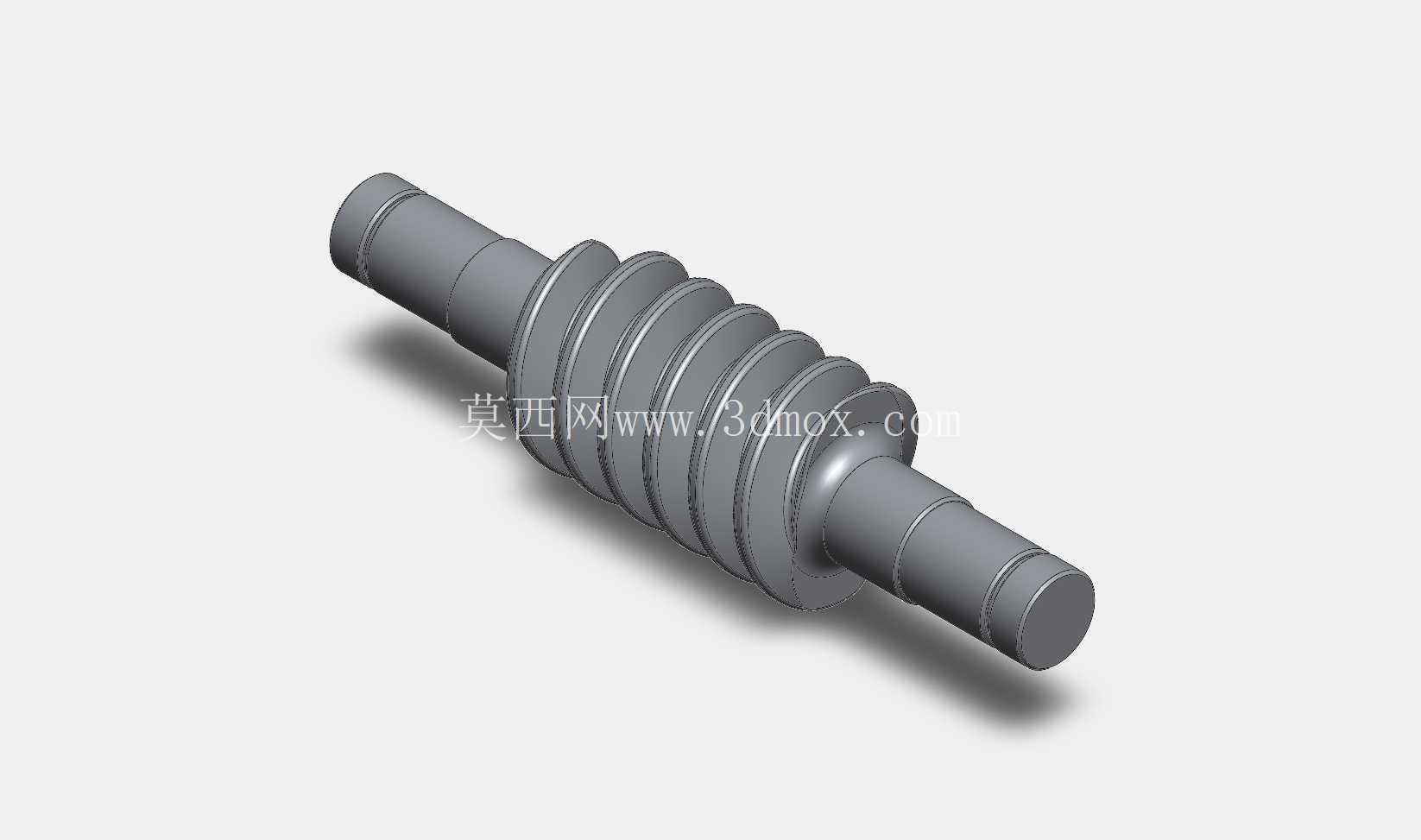

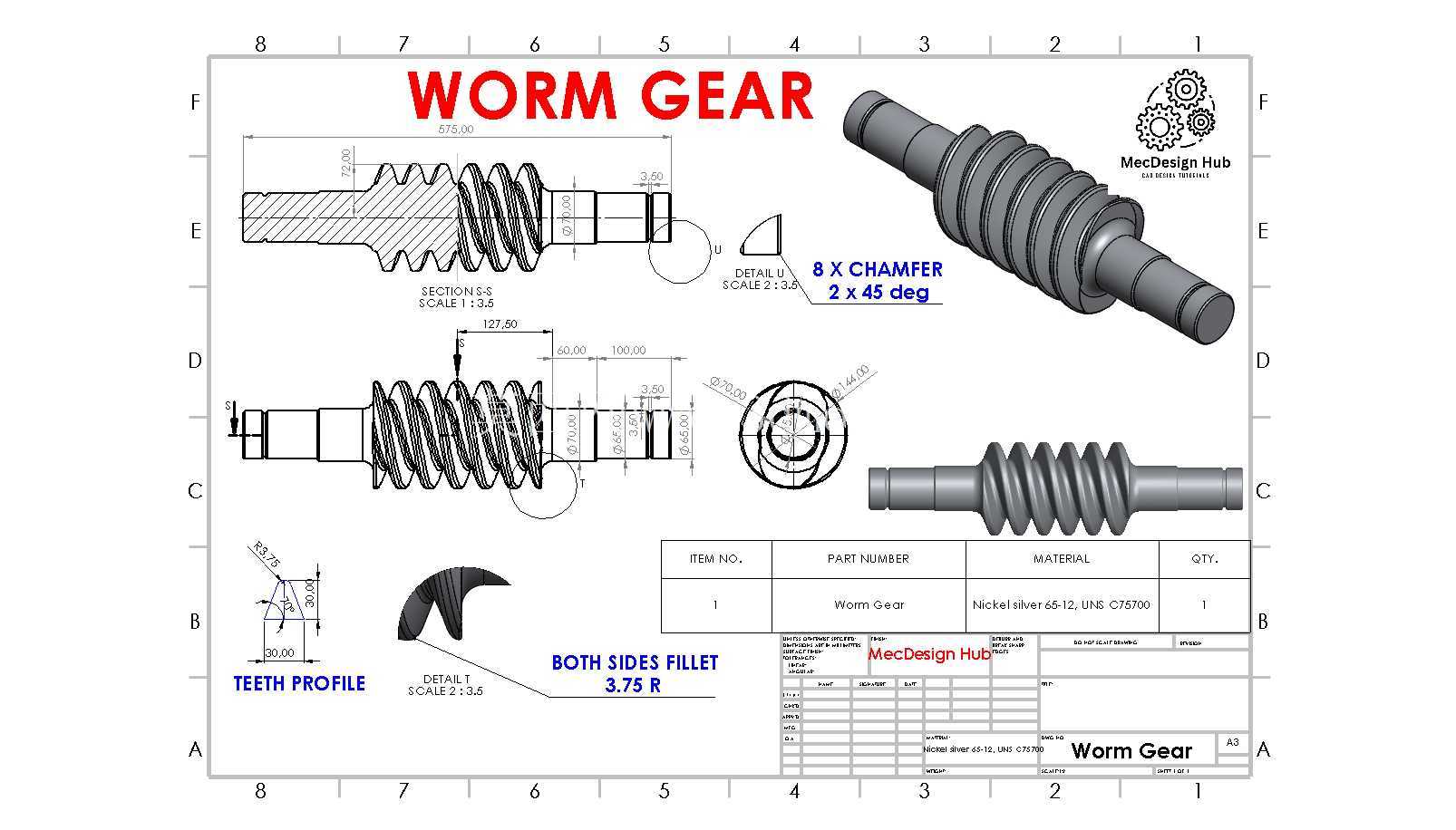

　　从结构本身来看，蜗杆部分分为轴身、齿段、两端安装轴颈三个部分，齿段的螺旋齿面要注意齿顶倒角的处理，图纸标注的8处45度2.5mm倒角，不只是工艺倒角，更是为了避免装配时齿端磕碰损伤啮合面，建模时要在螺旋扫描完成齿形后，对齿端做精确的倒角切除，不能用简单的圆角替代。轴颈部分的尺寸要匹配配套轴承的内孔公差，轴肩的高度要符合轴承安装的定位要求，同时要预留锁紧螺母、密封件的安装空间，这些结构细节如果在建模阶段遗漏，后续做装配干涉检查时就会出现问题。蜗轮部分的核心是齿圈的齿形，不同于圆柱直齿轮的渐开线齿形，蜗轮的齿面是环面包覆结构，建模时要注意齿向的圆弧曲率，要和蜗杆的分度圆柱面包络匹配，齿根和齿顶的圆角标注为3.75mm，这个圆角是为了降低齿根应力集中，提升重载下的齿根弯曲疲劳强度，建模时不能省略，否则后续做有限元强度分析时，齿根应力结果会和实际工况偏差过大。

　　建模过程中要先搭建装配级的基准骨架，先确定两交错轴的空间位置，保证轴交角为90度，中心距严格匹配设计值，再分别在各自的零件环境下基于骨架基准建模，避免单独建模后装配出现啮合错位。齿形构建时，蜗杆的螺旋齿可以用螺旋扫描切除的方式生成，扫描轨迹的导程要和蜗杆导程计算值完全一致，齿廓截面要匹配轴向齿形的参数；蜗轮的齿形不能简单用环形阵列螺旋齿的方式制作，要考虑实际加工时的滚刀包络效果，保证齿面和蜗杆齿面能够实现线接触，而不是点接触，否则传动时会出现局部磨损过快、传动噪音大的问题。

　　从安装边界来看，蜗杆的两端轴颈长度要匹配箱体轴承孔的跨距，轴端要预留联轴器或者带轮的安装位，键槽的尺寸和位置要符合传动件的周向固定要求；蜗轮的内孔尺寸要匹配输出轴的配合公差，轮毂的键槽位置要和齿形的相位对应，保证装配时的动平衡精度，蜗轮齿圈的外径要和箱体的内部容纳空间匹配，避免运转时和箱体内壁发生干涉。另外还要注意齿面的表面粗糙度要求对应的建模细节，虽然三维模型不需要标注粗糙度，但结构上要预留后续磨削加工的余量基准，尤其是高精度分度用的蜗轮副，齿形的建模精度直接影响后续加工的精度等级。

　　这类传动结构的建模还要考虑实际装配的工艺性，比如蜗杆是否需要做成整体式还是齿圈和轴装配式，蜗轮是否采用齿圈和轮毂的组合结构来节省贵重金属材料，这些结构选型的思路也要融入建模过程，不能只做理想化的一体模型，要贴合实际生产的工艺要求。比如大尺寸的蜗轮通常采用铸铁轮毂加铜合金齿圈的结构，建模时就要做出齿圈和轮毂的配合面、连接螺栓的安装孔位，还原真实的产品结构。在做啮合检查时，要在装配环境下做干涉检查，保证不同啮合位置的齿侧间隙均匀，接触斑点位于齿面中部，符合传动精度的要求，不能出现齿顶干涉或者根切的问题，尤其是变位蜗轮的建模，要严格计算变位量，避免根切导致的齿根强度下降。
