船用发动机气缸起动空气控制阀结构

　　在船舶主推进柴油机、应急发电机组柴油机的气动起动系统里，这类角式安装的空气起动阀是直接决定起动可靠性的核心执行部件，整套起动逻辑的最终气路通断，都要靠安装在气缸盖中央位置的该类阀件完成。不同于常规管路通断阀，它的工作场景直面气缸盖的高温传导、起动瞬间30巴压力的压缩空气冲击，还要在每次起动动作里完成毫秒级的启闭响应，一旦出现卡滞或者密封失效，直接会导致单缸起动供气不足，整台发动机无法达到起动转速，甚至在运行阶段出现燃气倒灌进起动空气管路的恶性故障。

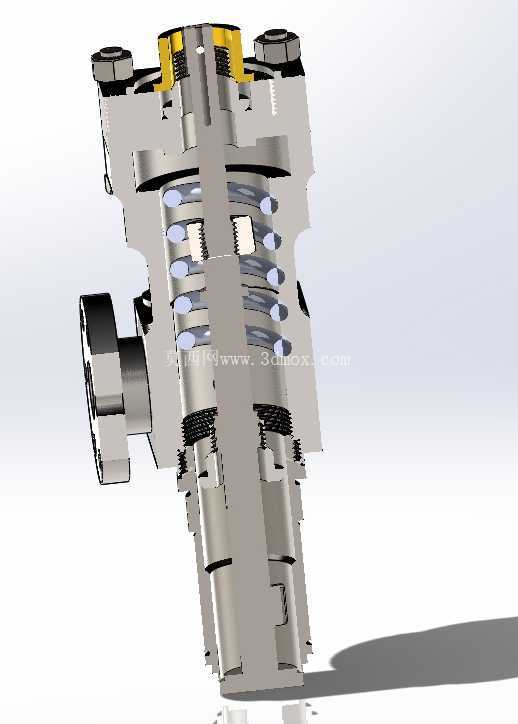

　　从结构设计逻辑来看，该阀采用角式流道布局，进气侧采用法兰连接结构，直接对接来自空气歧管的供气管路，出气端垂直向下对准气缸盖内的供气通道，这种布局能最大程度压缩压缩空气的流道长度，减少压损，保证开启瞬间高压空气能直接冲入燃烧室推动活塞下行。上部的控制端集成了阀杆复位弹簧与气控驱动腔，不需要额外的电气驱动部件，完全依靠起动空气管路的控制气压驱动阀芯抬起，复位则靠内置的圆柱螺旋弹簧完成，这种纯气动驱动的设计能完全适配机舱内的高温、高油雾、强振动的工作环境，避免电气元件在恶劣工况下的失效问题。

　　安装边界上，该阀的主体安装法兰采用四个对称布置的螺栓孔定位，安装面与气缸盖的结合面需要配套耐高压密封垫片，安装时要保证阀杆的运动轴线与气缸盖的安装孔轴线同轴度偏差不超过0.1mm，避免阀杆长期偏磨导致密封面泄漏。整体外伸长度控制在适配多数中速船用柴油机气缸盖的安装空间范围内，上部控制端的接头尺寸匹配常规船用起动控制气管的标准管径，不需要额外制作过渡接头就能完成管路对接。

　　功能特性层面，阀芯的密封面采用硬质合金堆焊工艺，能耐受高压空气带有的微小杂质冲刷，同时在发动机起动完成、阀芯关闭后，能可靠隔绝燃烧室内的高压燃气，避免高温燃气倒窜入起动空气管路引发安全隐患。阀杆与阀体之间采用多道密封圈组合密封，既保证阀杆往复运动的顺滑性，又能杜绝控制腔与主气路之间的内泄漏，避免出现控制气压不足导致阀芯开不到位的问题。流道内部做了圆弧过渡处理，没有直角突变结构，能降低高压空气通过时的气流噪声，同时减少气流对阀体内壁的冲蚀，延长阀件的大修间隔周期。

　　在实际运维场景里，这类阀件的检修不需要整体从气缸盖上拆下，只需要拆开上部的控制端盖，就能完成复位弹簧更换、密封件更换、阀芯密封面研磨的常规维护工作，大幅减少船舶靠港检修时的工作量。设计阶段也充分考虑了通用互换性，连接法兰的尺寸、安装孔距、气路接口规格都适配同功率段的主流船用柴油机机型，不需要对原机的气缸盖结构做任何改造就能直接替换安装。

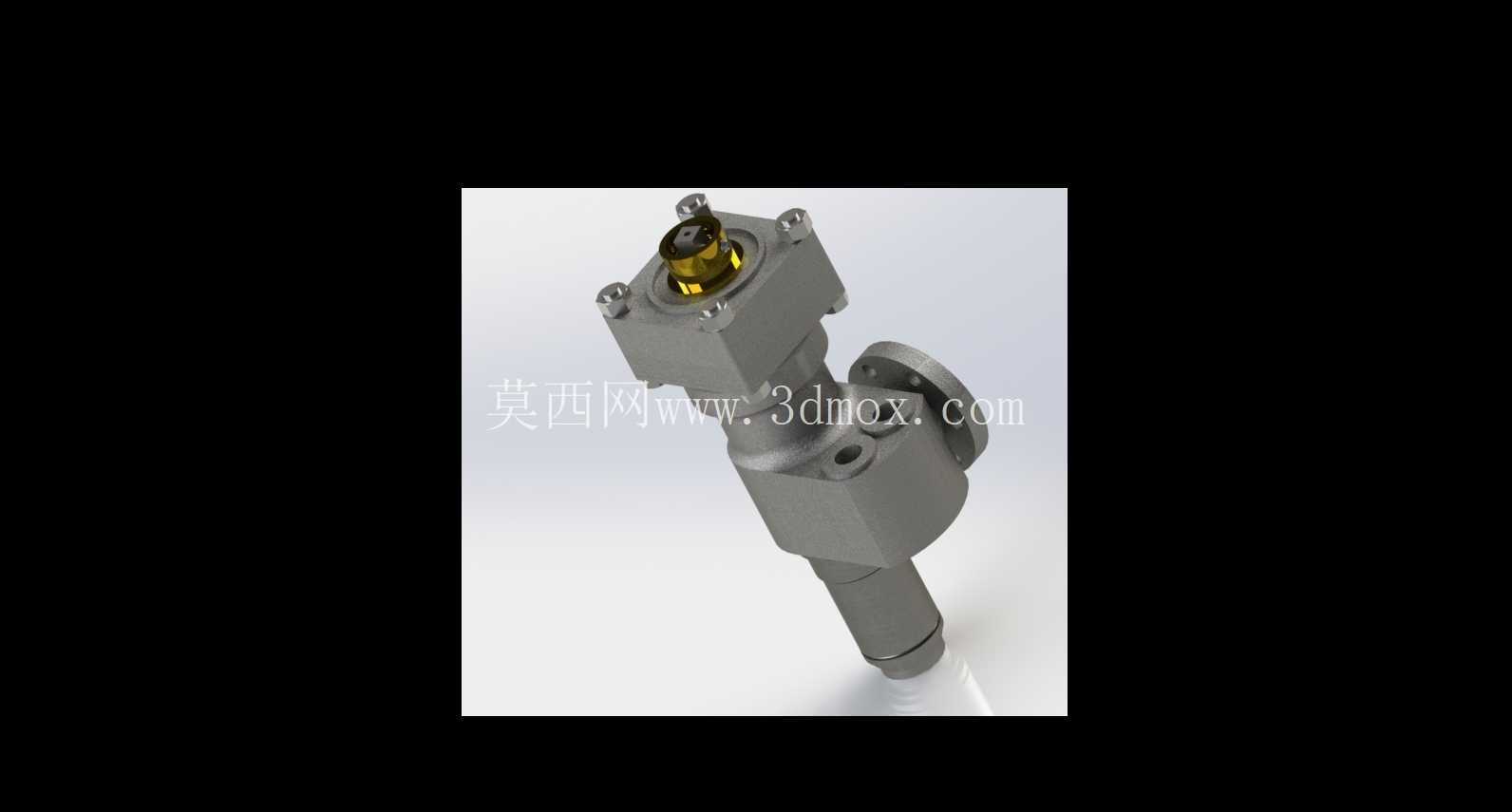

　　从建模的细节还原角度，模型完整呈现了阀体的铸造流道结构、法兰连接的螺栓孔位置、上部控制端的接头结构、阀杆伸出端的防护结构，所有配合面的尺寸公差都按照船用阀件的加工精度要求做了对应还原，能直接用于起动系统的管路布局干涉检查、维修拆装模拟、教学演示等场景。在做整机动力系统的三维布局时，该模型的外轮廓尺寸能准确反映实际安装后的空间占用，帮助设计人员提前排查供气管路与周边缸盖附件、喷油器、排气管路的干涉问题，避免实际装机时出现管路无法装配的问题。
