BNC接口SR-50-73FV同轴连接器件结构设计

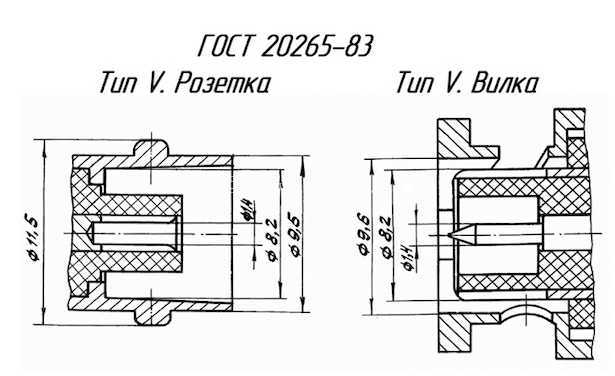

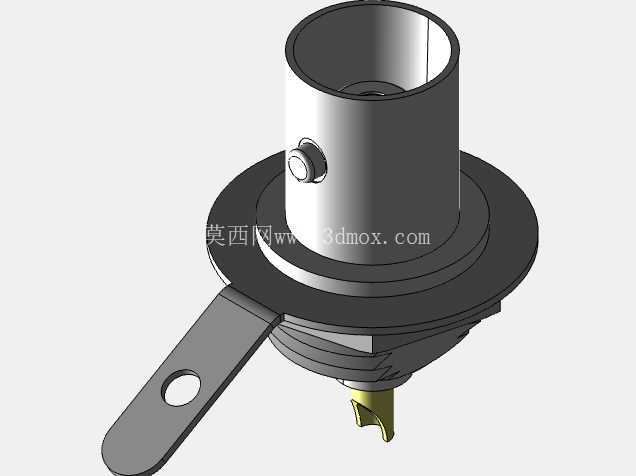

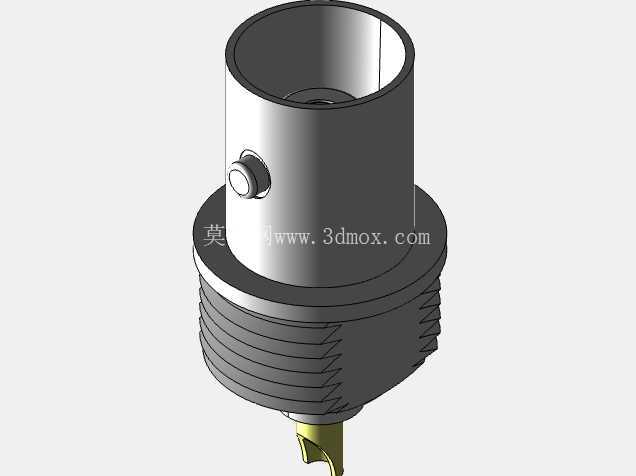

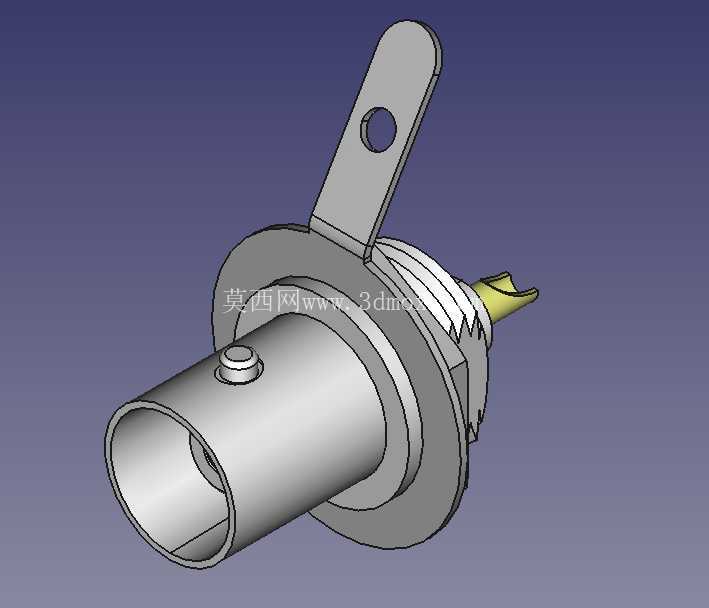

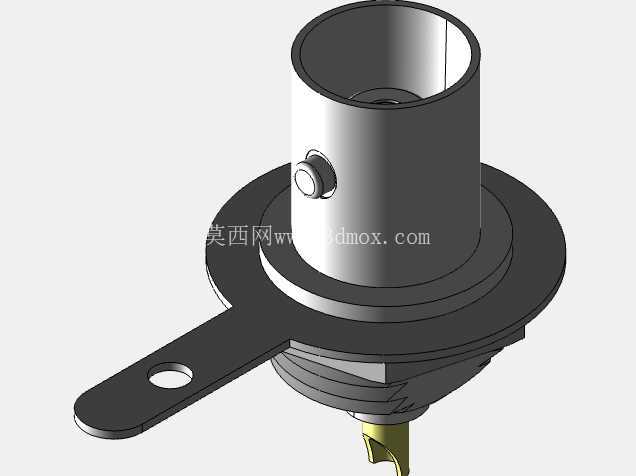

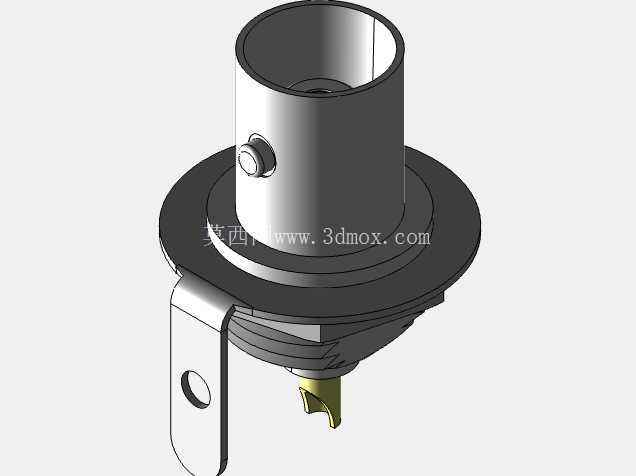

　　在射频信号传输链路、测试测量设备、视频监控系统的硬件搭建环节，BNC型同轴连接器是应用范围极广的一类互联部件，本次呈现的SR-50-73FV款连接器，属于面板安装式的BNC母座类产品，主要承担同轴电缆与设备面板之间的信号导通、结构固定作用，在示波器、信号发生器等测试仪器的前面板接口、模拟监控摄像头的机身信号接口、老旧视频矩阵设备的背板接口上都能见到同结构产品的身影。从结构设计逻辑来看，这款连接器采用了标准BNC卡口锁紧的配合结构，前端的圆筒形插合端完全遵循BNC接口的通用尺寸规范，内壁预留了适配公头插针的接触腔，侧壁设置的弹性卡销可以在公头插入旋转后卡入公头的螺旋卡槽，实现连接后的防松脱效果，避免设备移动、线缆拉扯过程中出现信号中断的问题。尾部的压接/焊接端用于连接同轴电缆的芯线与屏蔽层，保证50Ω阻抗匹配的连续性，减少信号在连接位置的反射损耗，这也是射频类连接器设计时最核心的考量点之一，一旦阻抗不连续，高频信号传输时的驻波比会明显升高，直接影响信号传输质量。安装结构上，这款连接器设计了带法兰盘的安装基座，法兰盘上延伸出带安装孔的固定支耳，安装时只需要在设备面板上开出对应直径的过孔，将连接器主体从面板正面穿入，支耳贴合在面板内侧，通过一颗螺丝穿过支耳上的圆孔即可完成固定，相比螺纹锁紧式的BNC座，这种带单支耳的安装方式不需要在面板背面预留拧螺母的操作空间，对面板内侧空间局促的小型设备非常友好，安装效率也更高。法兰盘与主体之间设置了密封垫圈，当连接器拧紧在面板上时，垫圈被压缩填充面板与法兰之间的缝隙，可以起到一定的防尘、防溅作用，适配工业现场、户外监控等相对复杂的使用环境。从建模细节来看，整个模型还原了连接器的所有结构特征：插合端的倒角处理方便公头快速对准插入，避免硬插导致的接口变形；卡销的突出高度严格按照BNC接口规范设置，既保证锁紧后的连接强度，又不会因为过盈量太大导致插拔阻力过大；尾部的电缆衔接位置做了渐变缩径处理，匹配同轴电缆的外径，压接后可以给电缆外皮提供足够的抱紧力，避免线缆弯折时芯线与接触件之间出现脱焊、断连的问题。在实际选型应用中，这类连接器的安装边界需要重点关注：首先是面板开孔直径需要和主体的安装轴径匹配，单边间隙控制在0.1mm以内，避免安装后连接器出现晃动；其次是支耳的安装孔中心到连接器轴线的距离要和面板上的螺丝孔位严格对齐，防止安装时出现应力导致连接器主体偏斜，影响公头的正常插合；另外要注意连接器尾部的预留空间，需要留出足够的电缆弯曲半径，避免电缆过度弯折导致屏蔽层断裂、芯线折断的问题。在高频信号传输场景下使用时，还要注意连接器的材质选择，接触件需要采用铜材镀金处理，降低接触电阻，外壳采用锌合金镀镍工艺，提供足够的屏蔽效能，减少外界电磁干扰对传输信号的影响，而这款三维模型完整还原了各部分的结构尺寸，可以直接用于设备面板的开孔设计、装配干涉检查，也可以作为接插件标准件导入整机设备的三维装配中，提前验证安装空间是否充足，避免结构设计阶段出现接口位置与其他部件干涉的问题，减少后期打样整改的成本。对于刚接触射频结构设计的工程师来说，这款模型也可以作为BNC连接器结构的参考样本，直观理解卡口式同轴连接器的锁紧原理、安装方式、各部分结构的设计作用，帮助快速掌握这类通用接插件的选型与结构设计要点。
