加氢裂化装置卧式承压反应设备结构

　　这套卧式承压反应设备结构，主要面向炼油厂重油轻质化加工工段的加氢裂化工序设计，是炼厂加氢装置的核心承压单元，承担着高温高压临氢环境下重质馏分油催化裂化、转化为轻质燃油组分的核心作用。从现场安装适配角度出发，设备整体采用卧式布置，配套标准化鞍式支座作为支撑结构，支座底板预留通用地脚螺栓安装孔位，可直接适配常规混凝土设备基础的预埋螺栓排布，单台设备的安装净空预留需考虑封头端的管线对接、催化剂装填操作空间，以及筒体上方接管区的阀门、仪表安装检修余量，相邻同规格设备并排布置时，支座间的净距需满足巡检通道、管线排布的最小宽度要求，避免后期配管、运维出现空间干涉。

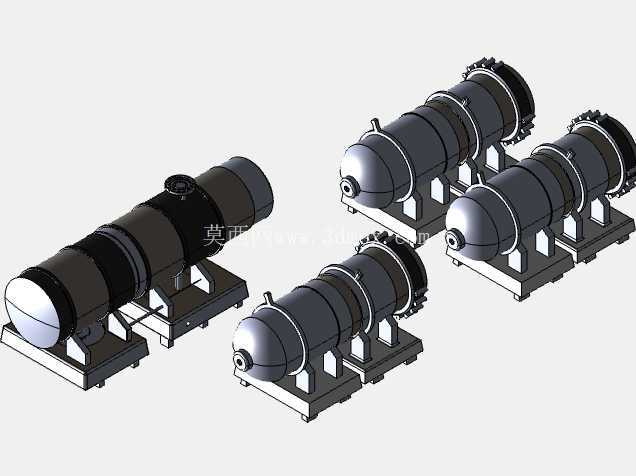

　　从结构设计逻辑来看，筒体部分采用等直径厚壁圆筒结构，根据不同处理量级的工艺需求，对应调整筒体的长度、直径参数，筒体内壁预留堆焊层的结构余量，适配临氢环境下的抗氢腐蚀防护要求；两端采用标准椭圆形封头结构，其中一端封头预留催化剂卸料口、人孔结构，另一端封头集成工艺物料进出口、急冷氢注入接口，筒体上方沿轴向依次布置进料分布器接口、测温测压仪表接口、催化剂装填口、安全阀接口，所有接管的伸出长度、法兰端面朝向均结合现场配管的常规走向做了适配，减少后期配管的非标弯头使用量。

　　设备的鞍式支座采用焊接式结构，与筒体接触的弧面做了贴合度修配处理，其中一端支座设置为滑动支座，预留设备受热膨胀的轴向位移余量，避免高温工况下筒体热胀产生的附加应力破坏支座、基础结构；支座的筋板、底板厚度根据设备满水、装填催化剂后的总载荷做了强度校核，可满足长期静载、偶尔开停工冲击载荷的受力要求。

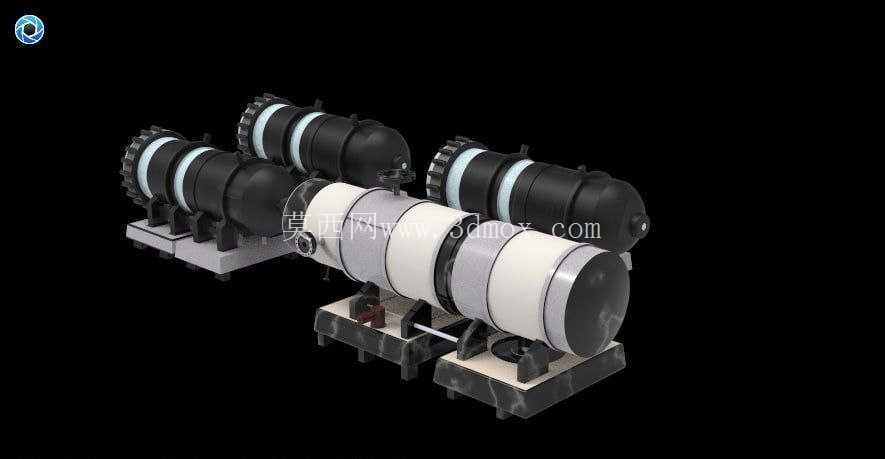

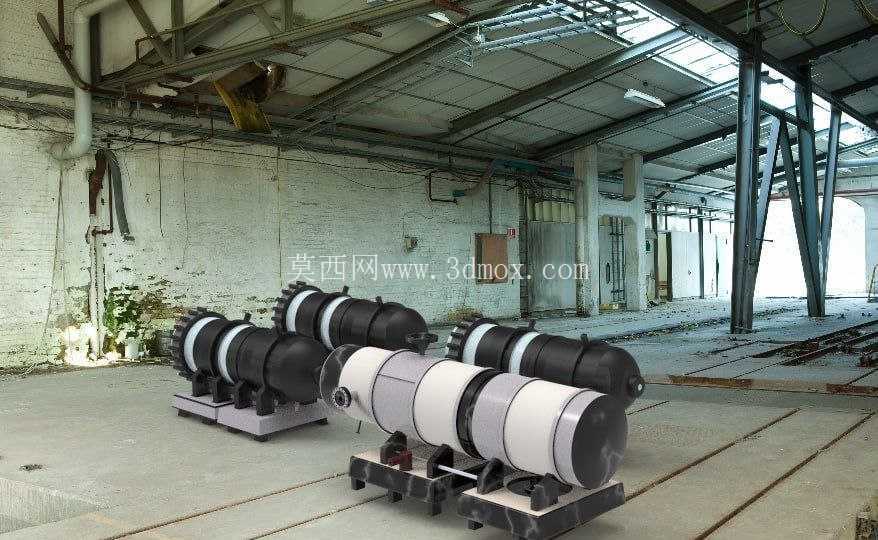

　　在实际炼油装置的布置场景中，这类设备通常成组排布，不同规格的筒体对应不同的处理量等级，小直径长筒体结构多用于加氢精制段的预加氢反应，大直径短筒体结构多用于主裂化反应段，不同规格设备的支座安装高度保持统一基准面，方便串联工艺管线的无应力对接，减少管线安装时的标高调整工作量。筒体外部预留了保温层支撑件的安装位置，可直接卡装保温支撑圈，适配高温工况下的岩棉、硅酸铝保温层敷设需求，不需要现场额外焊接保温固定件，减少现场施工对筒体母材的损伤。

　　从建模细节来看，所有法兰接口均采用行业通用的管法兰标准尺寸，密封面形式适配高压临氢工况的凹凸面密封要求，人孔结构采用快开式承压人孔设计，满足开停工期间催化剂装填、内部构件检修的进出需求；筒体内部的结构预留了催化剂支撑盘、冷氢箱、气液分布器的安装定位台阶，可直接适配常规加氢反应器内构件的安装尺寸，不需要额外做结构修改。设备的所有外部附件均做了干涉检查，相邻接管的法兰、阀门操作手轮之间预留足够的操作空间，不会出现阀门无法开关、仪表无法拆装的问题。

　　在装置改造、新项目选型阶段，这套结构可直接作为基础模型进行参数化调整，根据工艺计算得到的筒体直径、长度、壁厚参数，快速调整对应尺寸，支座、接管、封头的结构可随主参数自动适配，大幅缩短非标设备的建模出图周期；同时模型的装配层级清晰，可直接拆分出筒体、封头、支座、接管等单独零件，用于生成加工图纸、提取材料清单，适配压力容器制造环节的生产下料需求。针对临氢设备的特殊要求，建模时所有焊接接头的位置均做了明确标识，可直接用于后续焊接工艺编制、无损检测位置标注，减少设计环节的重复工作量。
