十五升气动启闭搅拌刮壁制备容器

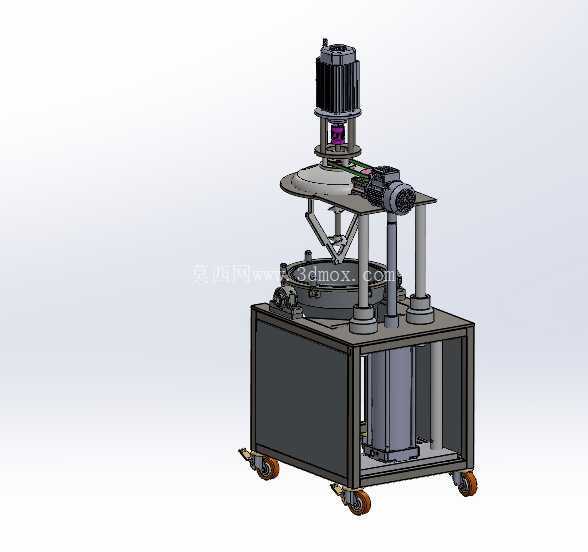

　　这套小型物料制备容器主要面向小批量膏体、胶体、高粘度浆料以及需要均匀混合的半流体物料，常见于精细化工配料、实验室中试、胶粘剂分装前处理、食品辅料调配以及小型日化生产线。设备把搅拌、刮壁、容器升降、气动启闭和移动机架整合在同一台车上，适合在空间有限的车间内完成物料准备、暂存和周转。整机下部采用方管焊接框架，四周设置封板，内部容纳升降执行元件、管路和电气相关部件，底部安装四只带刹车的万向脚轮。脚轮承担设备移动与定位，机架立柱向上延伸，为上部搅拌机构提供支撑。框架外形接近方正箱体，运输时可通过脚轮推入工位，就位后锁定脚轮，避免搅拌过程中因扭矩反作用产生位移。

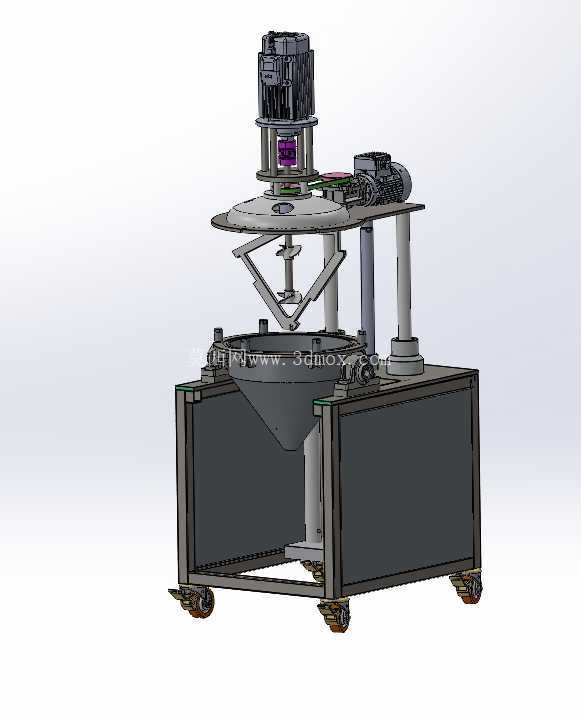

　　容器部分位于机架中部，有效工作容积按十五升级别设计，罐体开口朝上，罐底与机架之间保留检修空间。罐体周边布置多根竖直导向柱，导向柱连接上方可升降的横梁，使搅拌头能够沿固定轨迹下压至工作位置，或在加料、清洗、取料时抬起。升降动作由下部执行元件通过立柱传递，横梁运动时受导向柱约束，侧向间隙需要在装配时控制，防止搅拌轴与罐口不同心。顶部驱动单元安装在升降横梁中央，采用立式电机经减速后带动搅拌轴旋转。搅拌轴伸入罐内，末端配置适合高粘度物料的桨叶结构，用于推动物料在罐内形成轴向和径向循环。横梁侧方还设置另一套驱动装置，通过传动机构带动刮壁组件运转。

　　刮刀沿罐体内壁贴合运动，将粘附在壁面的粘稠物料不断刮回主流混合区，减少边缘死区，也避免局部物料长期滞留造成温度或成分不均。气动启闭结构用于实现上盖与工作机构的压紧和释放，配合升降横梁完成罐口密封、开盖和作业位切换。气路元件布置在机架内部或侧部，管路沿立柱和框架走线，活动部位预留弯曲半径，保证横梁上下运动时不拉扯气管。上盖与罐体之间的对位依靠导向柱和限位结构完成，设计时需要关注盖体下降终点的缓冲，避免刚性冲击；密封面则根据物料性质选择耐腐、耐温或食品级接触材料。从结构设计角度看，这类设备的关键不只是把电机和罐子装在一起，而是要处理搅拌扭矩、刮壁阻力、升降导向和罐内清洁之间的关系。搅拌高粘度物料时，轴系会承受较大的径向和扭转载荷，因此顶部安装板需要有足够厚度，电机座与横梁之间应设置可靠定位面；刮刀片与罐壁的接触压力不宜过大，过大会增加摩擦负载并划伤内壁，过小则无法有效清除壁面残留，实际结构通常保留弹性补偿或可调间隙，使刮刀在磨损后仍能贴合。罐体外形为回转体，罐口直径、内部深度和桨叶直径需要匹配。十五升量级的容器不需要过大的占地，但罐口应满足人工投料、观察和清洗要求；搅拌桨外缘与罐壁之间要为刮刀留出运动空间，桨叶下方与罐底也应保持合理距离，既防止扫底干涉，又能减少底部物料堆积。

　　设备上部横梁处于抬起状态时，整机高度明显增加，布置车间时要确认上方管线、照明和排风设备不会干涉；横梁下降至工作位后，重心集中在下部机架，操作稳定性较好。机架侧面封板既起到安全防护作用，也能降低车间清洗水和粉尘对内部元件的影响。前侧或侧部应保留可拆卸检修门，便于维护升降缸、阀件、接线端子和气管接头。移动脚轮的安装板与框架底部焊接或螺栓连接，螺栓连接时需配置加强板，避免长期承受振动后松动。设备在生产现场通常按“移动到位—锁定脚轮—开盖投料—横梁下降—搅拌刮壁—停机抬升—转序或清洗”的流程使用。由于容器容积较小，它更强调配方试制和小批量生产的灵活性，而不是连续大规模产出。对于需要真空、加热或夹套温控的工况，可在罐体结构上进一步扩展夹层、真空接口和测温元件；当前结构则重点体现气动压紧、升降导向、中心搅拌和侧壁刮料的组合逻辑。三维建模时，机架方管、导向柱、横梁、电机、减速机、罐体、刮刀连杆和脚轮均应按实际装配关系建立，运动部件要保留升降行程和旋转干涉检查空间。尤其需要核对刮刀在整周转动时与罐壁、搅拌桨、罐口压盖的相对位置，以及气管、电缆在横梁上下极限位置时的弯曲状态。通过这些结构细节，模型可直接用于方案评审、机构演示、非标设备改型和小批量制备工位的布局确认。
