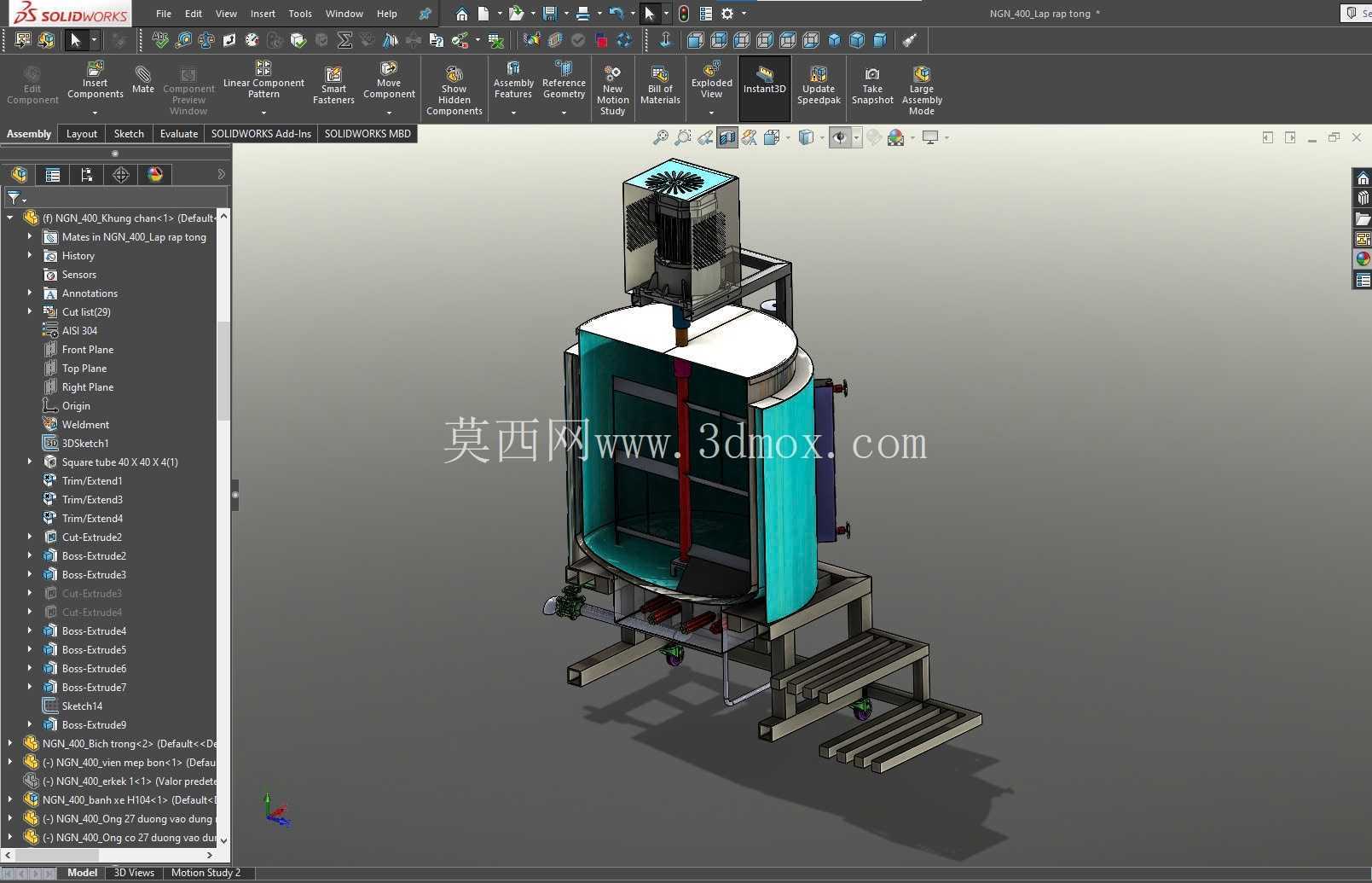

400升立式电加热搅拌反应容器结构

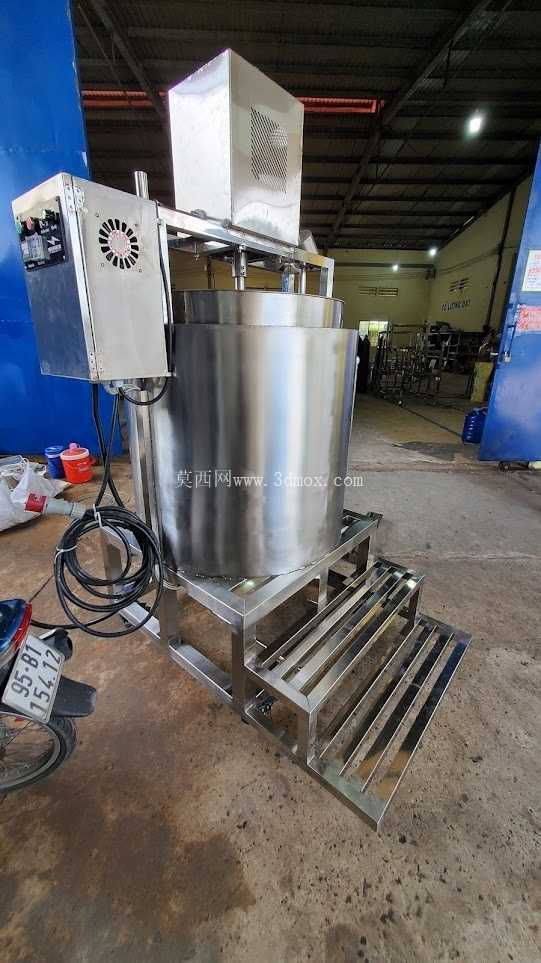

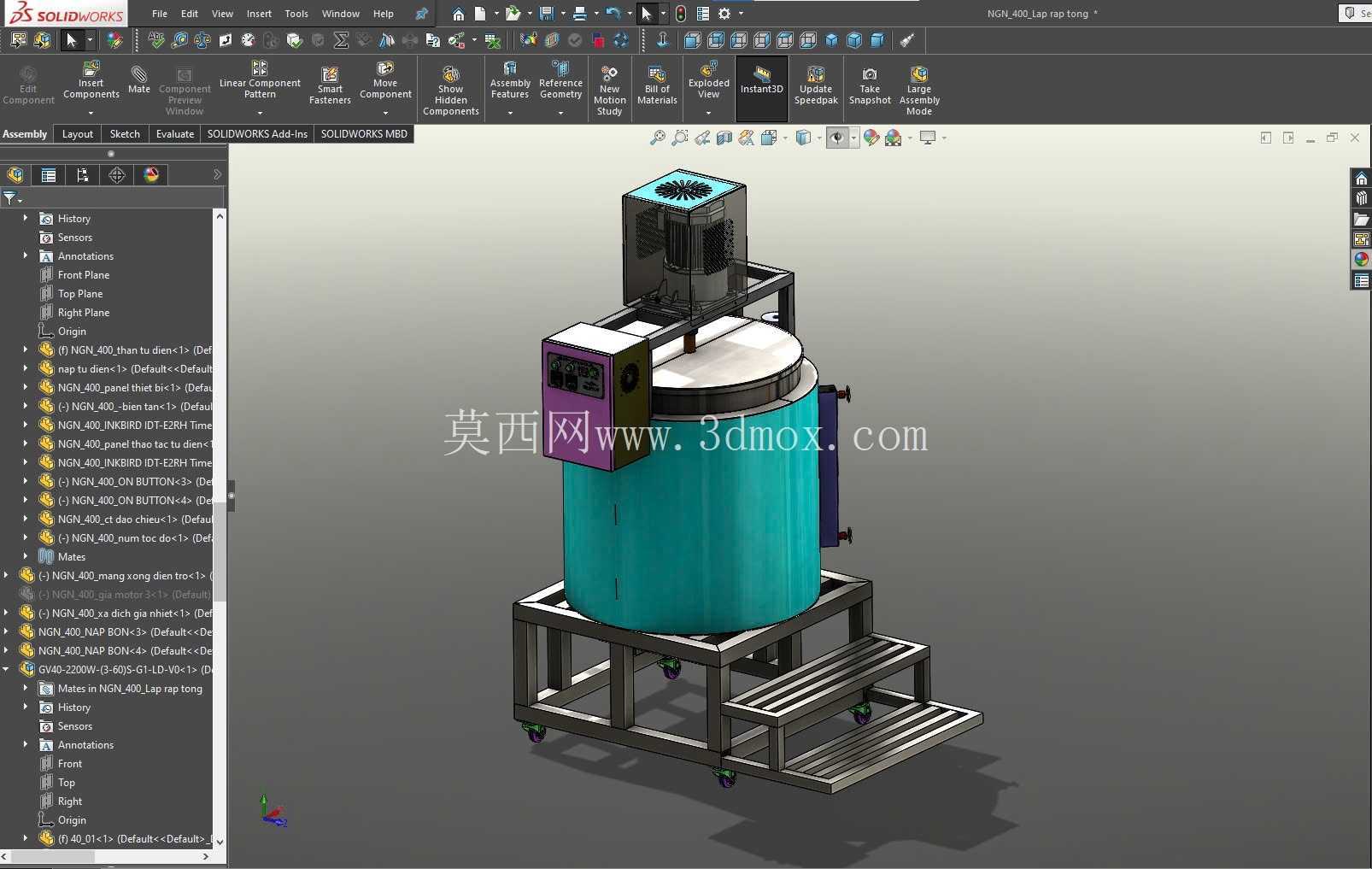

　　在食品酱料熬制、日化原料混合、化工小批量试剂预处理这类需要控温搅拌的生产场景里，这类400升容量的立式加热容器是车间里出镜率极高的通用工艺设备，区别于大型高压反应釜的厚重承压设计，这款常压型加热锅更适配中小批量的常压加热搅拌工序，不需要额外配置高压密封配套设施，安装和日常运维的门槛更低。从结构设计逻辑来看，整体采用立式圆柱罐体作为核心容料腔，罐体外部做了保温层包覆，减少加热过程中的热量向外散失，降低生产过程中的能耗损失，罐体顶部居中布置搅拌驱动组件，驱动电机通过支架固定在罐顶法兰上，输出轴直接连接罐内的搅拌桨，省去了复杂的皮带传动结构，既减少了传动环节的功率损耗，也降低了日常维护时的部件更换成本，

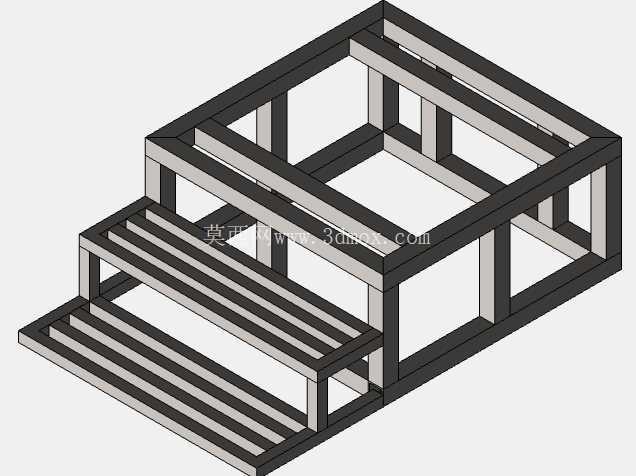

　　搅拌桨的构型适配高粘度物料的混合需求，运行时可以带动罐内物料形成上下循环的流场，避免靠近罐壁的物料长时间受热出现焦糊粘壁的问题。罐体侧面设置了快开式侧出料口，搭配锁紧卡扣结构，完成工序后可以快速开启排料，不需要操作人员爬到罐顶进行取料操作，降低作业过程中的安全风险。罐体底部配套的方管焊接机架是整个设备的承载基础，机架底部安装了四个带刹车的万向脚轮，方便在车间内根据生产动线调整设备摆放位置，不需要额外配置吊装设备就能完成转场移动，机架一侧集成了两级踏步梯，踏步表面做了防滑纹路处理，操作人员可以通过踏步梯到达罐顶位置，完成投料、观察罐内物料状态、清理罐腔等操作，踏步梯和机架采用一体化焊接设计，不需要额外组装，整体结构的刚性更有保障。

　　罐顶一侧布置了集成式电控箱，箱体上预留了温控调节、搅拌转速调节、电源开关的操作界面，操作人员站在地面就可以完成大部分参数的调节操作，不需要频繁攀爬踏步梯，提升日常操作的便捷性。从安装边界来看，设备整体占地尺寸控制在1.8米长、1.4米宽的范围内，加上顶部驱动电机的总高度约2.6米，常规的标准生产车间层高都可以满足安装要求，不需要对车间顶部空间做特殊改造，设备就位后只需要接通对应功率的电源，接好接地保护线路就可以投入使用，不需要复杂的管线预埋施工。设计过程中特意将重心控制在机架的中心投影范围内，即使搅拌装置高速运行，设备整体也不会出现明显的晃动，不需要额外打膨胀螺栓固定地面，进一步降低了安装的复杂度。罐腔的内壁做了镜面抛光处理，

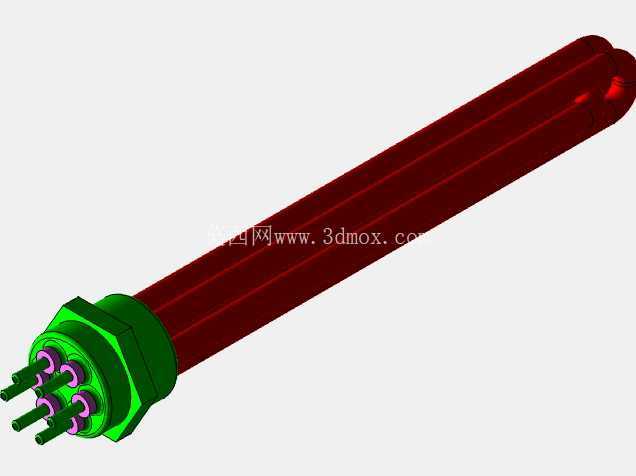

　　不容易残留物料残渣，日常清理时只需要用高压水枪冲洗就可以达到清洁要求，适配食品、日化类生产的卫生要求，罐体的加热层采用均匀排布的加热元件，保证罐壁各个位置的温度差控制在合理范围内，避免局部温度过高导致物料变质。在实际选型应用时，这类设备可以根据加工物料的特性更换不同形式的搅拌桨，如果是处理流动性较好的液体物料，可以更换为推进式搅拌桨提升混合效率，如果是处理高粘度的膏状物料，可以更换为框式搅拌桨增强刮壁效果，设备的罐顶法兰采用标准快开螺栓连接，更换搅拌组件的操作十分便捷，不需要对罐体主体做额外改造。机架的方管型材选型经过承重校核，满载400升物料加上罐体自身重量的情况下，机架的变形量控制在允许范围内，长期使用不会出现焊缝开裂、支架变形的问题，脚轮的单轮承重也经过匹配选型，满载状态下移动也不会出现脚轮卡滞、损坏的问题。
