带法兰圆形金属三触点迷你XLR连接器

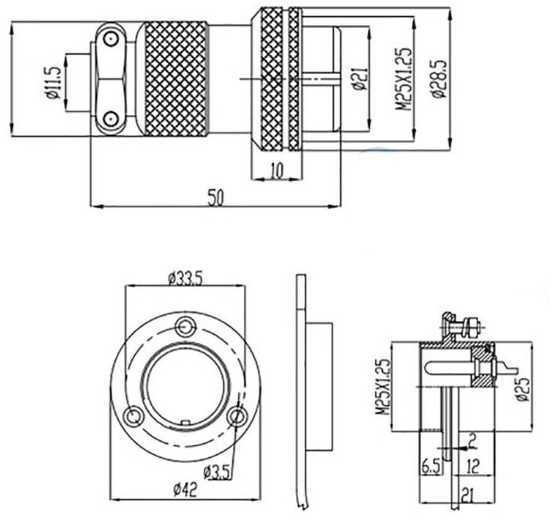

　　在专业音频设备的面板接口布局、小型电气控制回路的信号接驳场景里，这类带法兰的圆形金属连接器一直是兼顾连接可靠性与安装便捷性的核心接插元件，本次涉及的GX25规格M25螺纹迷你XLR结构，专门针对3触点的信号传输场景设计，能覆盖平衡音频信号、小功率控制信号的稳定传输需求。从实际安装边界来看，该连接器主体最大外径28.5mm，法兰盘外径42mm，法兰安装孔分布在直径33.5mm的圆周上，安装时仅需在设备面板开出对应直径的过孔，通过套件配套的三颗螺钉即可完成法兰与面板的紧固，不需要额外设计复杂的卡扣或者压装结构，面板开孔的加工公差可以放宽到±0.2mm，对钣金加工、塑料壳体注塑的精度要求比较友好，适合批量生产的设备装配。

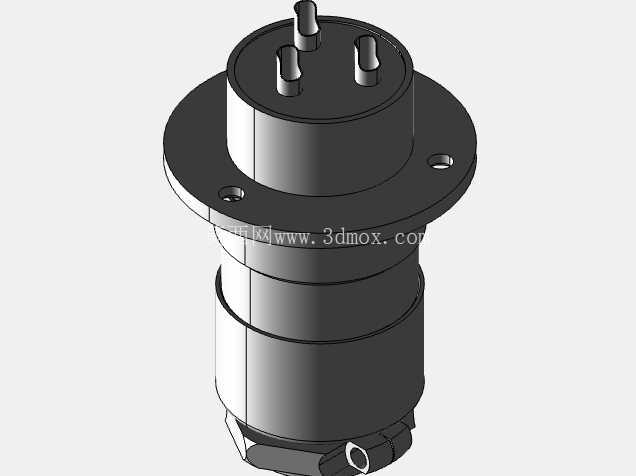

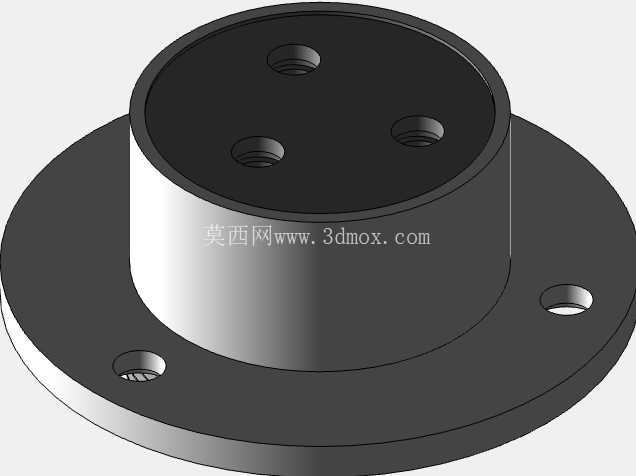

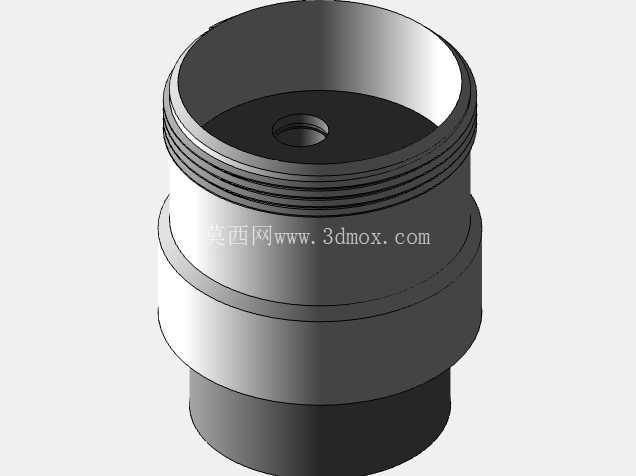

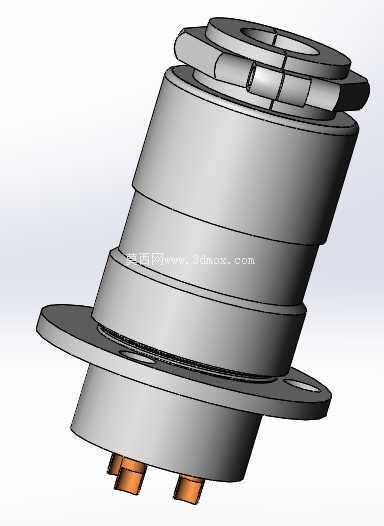

　　连接器的插合端采用M25×1.25的细牙螺纹结构，螺纹旋合长度12mm，插合到位后能实现IP55等级的防护能力，配合法兰下方的橡胶密封塞，可以阻挡日常使用中的粉尘飞溅、短时淋水，完全满足舞台音频设备、户外小型电气装置的使用环境要求。触点部分采用3芯对称布局，触点直径3.5mm，单触点额定载流能力可以满足平衡音频传输、小功率控制信号的载流需求，触点接触端采用弹性接触结构，插合次数可以达到常规工业接插件的寿命要求，不会因为多次插拔出现接触电阻过大、信号断连的问题。从结构设计逻辑来看，整套连接器分为公头、母头两个配对部分，母头侧自带法兰用于固定在设备面板端，公头侧用于连接线缆端，线缆接入端最大适配直径11.5mm的线缆，

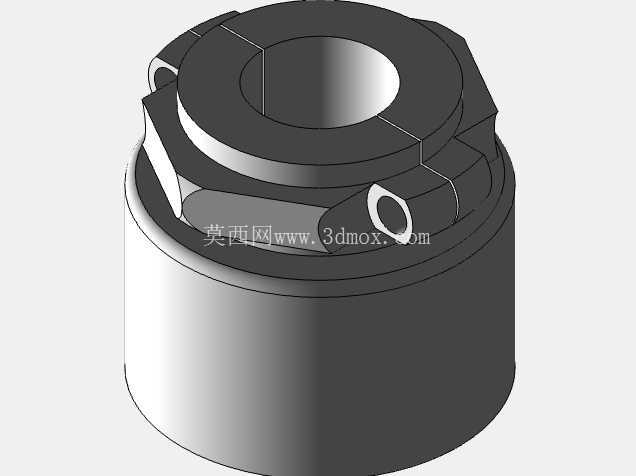

　　可以兼容常规的三芯音频屏蔽线、小截面控制电缆，线缆固定部位采用网纹滚花的锁紧螺母，徒手即可完成线缆的锁紧固定，不需要额外的专用工具，现场布线、后期维护的操作门槛很低。在实际应用场景中，这类连接器除了用于麦克风、音频调音台、专业音箱等音视频设备的信号接口外，也可以用在小型焊接设备的控制信号接驳、业余无线电改装设备的信号外接、小型机电设备的传感器信号连接场景，只要是需要可靠机械锁紧、同时对安装空间有一定限制的面板式信号接驳位置，都可以选用该规格的连接器。设计三维模型时，需要重点关注法兰安装孔的位置度公差、螺纹配合的间隙预留、触点插合的同轴度要求，法兰与主体连接的根部需要做R1.5的圆角过渡，避免安装紧固时出现应力集中导致壳体开裂，

　　滚花部位的纹理参数要符合手动操作的摩擦力要求，不能过滑导致锁紧力不足，也不能纹理过锐划伤操作人员手部。另外，连接器的插合导向段设计了2mm的导入锥度，插合时不需要严格对准触点位置，依靠导向段的引导即可顺利完成插合，降低现场操作的对准难度，插合到位后会有明显的触感反馈，操作人员可以直观判断连接是否到位，避免出现虚接导致的信号传输故障。从材料选型的匹配来看，主体金属部分采用锌合金压铸成型，表面做钝化处理提升防锈能力，绝缘基座采用酚醛树脂材质，可以满足-20℃到85℃的工作温度范围，即使在户外夏季高温、冬季低温的环境下，也不会出现绝缘性能下降、壳体脆裂的问题，完全覆盖常规工业、民用音频设备的使用温度区间。
