BT40规格45度倾斜式机床刀架结构

　　在数控加工车间的日常生产中，角度头类的特殊刀架一直是解决复杂工位加工的核心工装，这款45度倾斜布局的BT40刀架，主要适配立式加工中心、镗铣床等配备BT40主轴锥孔的设备，用来装夹加长型刀具、角度加工刀具，完成常规直连主轴无法触及的斜面孔系、倾斜型腔、侧挂结构的加工作业，能大幅减少工件二次装夹的次数，降低多次找正带来的形位公差累积。从实际加工场景来看，这类倾斜刀架常被用在模具型腔的清根加工、大型结构件斜孔钻铰、多面体零件的复合工序加工中，尤其是在航空结构件、汽车模具钢件加工场景里，不用翻转工件就能完成倾斜特征加工，能将单工序装夹辅助时间压缩40%以上。

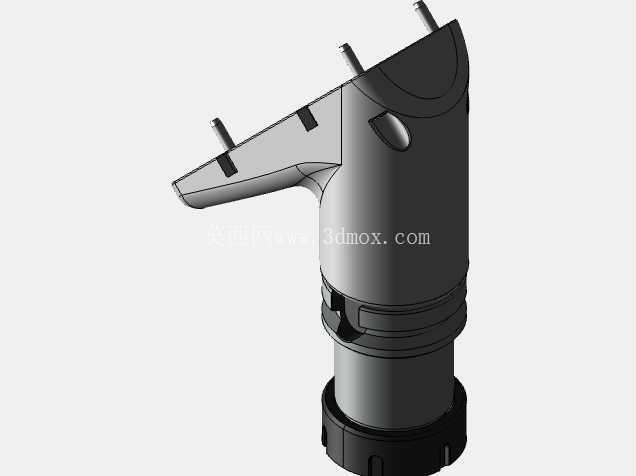

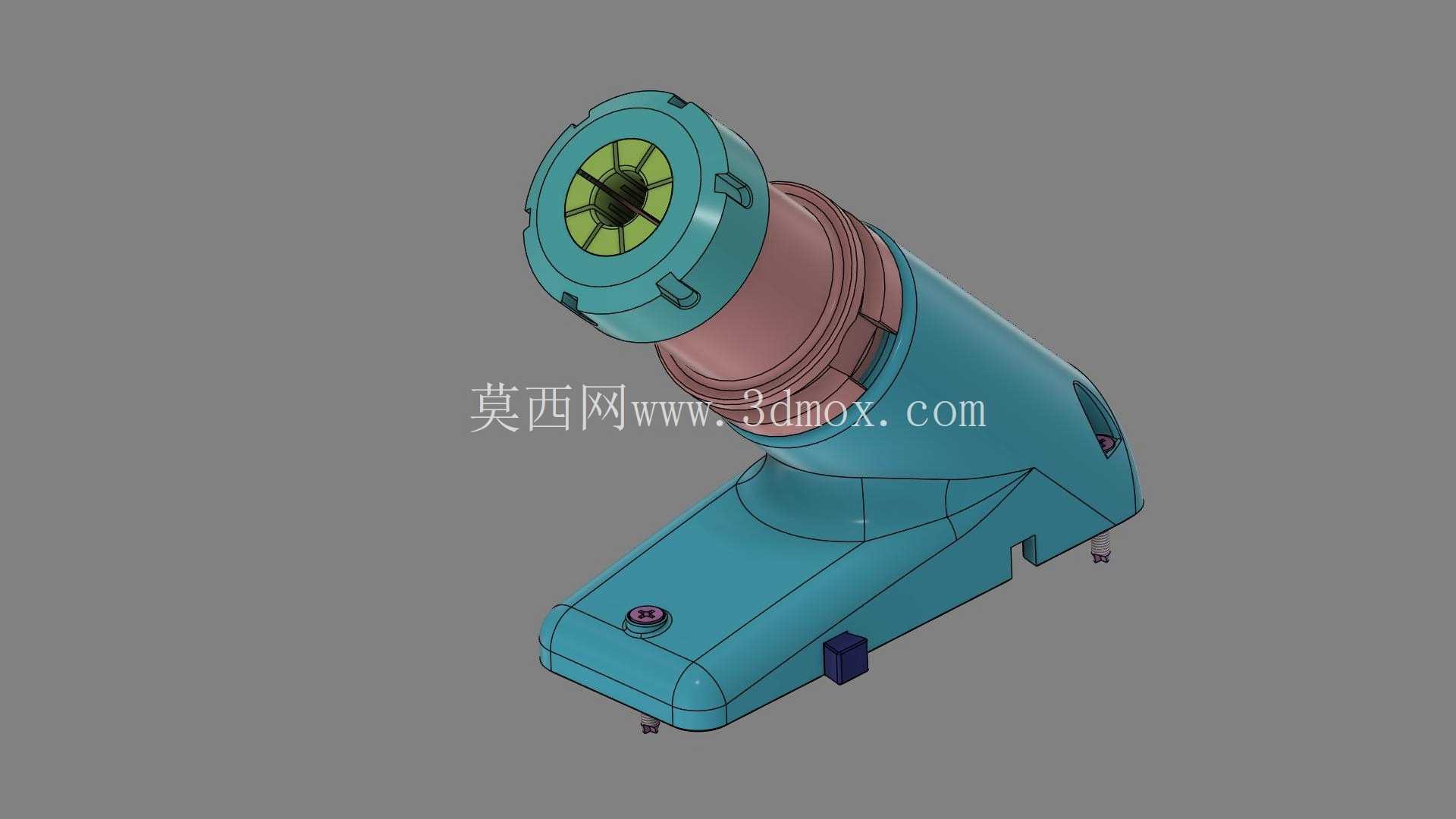

　　这款刀架的整体结构分为底座安装段、倾斜过渡本体、主轴装夹端三个核心部分，底座部分做了下沉式安装定位设计，底部预留了两个定位销孔与螺栓锁紧位，安装时可以直接配合机床工作台的T型槽或者专用工装基板做定位，安装基准面的平面度控制在0.01mm以内，保证装夹后整体的刚性。倾斜本体采用45度固定倾角设计，这个角度是经过多场景加工验证的通用倾斜角度，既可以覆盖大部分30度到60度之间的倾斜加工需求，又能保证刀具伸出后的刚性不会因为倾角过大出现颤振，本体内部做了等强度的筋位布局，在壁厚均匀的前提下，将整体重量控制在合理范围，避免给机床Z轴带来过大的负载。

　　主轴装夹端采用标准BT40锥孔配合锁紧结构，带拧紧孔和装配系带结构，这个设计细节是考虑到现场装拆刀具的实际需求：装配系带可以在刀具未完全锁紧的时候起到临时承托作用，操作人员在装夹较重的加长铣刀、镗刀的时候，不用全程徒手托举刀具，就能完成锥孔对位，降低装拆难度；而侧面的拧紧孔可以配合专用勾头扳手，实现拉钉的可靠锁紧，针对长度超过200mm的加长刀具，必须通过拧紧孔将拉钉锁紧到位，避免高速加工中刀具出现松动飞出的风险。端盖部分做了圆周分布的卡槽设计，既可以配合端盖扳手完成端盖的锁紧拆卸，也能在日常维护中方便清理锥孔内部的切屑与切削液残留，避免杂质进入锥孔影响装夹精度。

　　从安装边界尺寸来看，这款刀架的底座横向安装孔距适配标准125mm间距的T型槽，整体安装后最高点距离工作台面的高度控制在230mm以内，不会和机床主轴的最低行程位置产生干涉，倾斜端的刀具回转半径控制在180mm以内，加工时不会和工作台周边的夹具、压板产生碰撞。本体侧面预留了一个小型的油路接口位，可以根据加工需求接入内冷管路，实现刀具中心出水，在深孔、斜孔加工时能及时将切屑从孔内冲出，提升加工表面质量与刀具寿命。底座侧面的小型定位凸台，是用来安装行程挡块或者对刀块的，批量加工时可以快速完成刀架的重复定位，不用每次都打表找正。

　　设计过程中针对现场常见的问题做了针对性优化：很多老式倾斜刀架在长期使用后会出现锥孔磨损、本体变形的问题，这款刀架的锥孔部分做了局部淬火处理，硬度达到HRC55以上，耐磨性能比普通调质处理的部件提升3倍以上；本体与底座的连接部分采用整体式结构，没有拼接焊缝，避免长期受切削力作用出现拼接位置松动的问题。另外考虑到车间日常使用的磕碰问题，本体的所有外棱角都做了R3以上的圆角处理，既避免应力集中，也能减少操作人员装夹工件时被锐角划伤的风险。需要注意的是，这款刀架的结构设计是面向实际机加工装夹使用的，没有做3D打印的薄壁预留与支撑优化，不适合直接采用熔融沉积工艺做原型打印，如果要做手板验证，需要对内部的锥孔、安装孔位做二次机加工才能达到使用精度要求。

　　在实际选型适配的时候，需要确认自身机床的主轴端面到工作台面的最大行程，确保刀架装夹刀具后，主轴能顺利抓取刀架上的刀具完成换刀动作；如果是用于重型切削场景，还需要在底座的前后端增加辅助压板，进一步提升装夹刚性，避免大进给切削时刀架出现位移。日常维护中，每次加工完成后需要及时清理锥孔内的切屑，定期对锁紧机构做润滑，保证刀具装拆的顺畅度，避免长期不清理出现锁紧机构卡滞的问题。
