互锁编织钢丝网防护结构设计

　　这类互锁编织的钢丝网结构，在工程场景里的覆盖范围远比常规认知更广，从矿山筛分的耐磨衬网、设备传动部位的安全防护围挡，到建筑施工的临边防护、边坡加固的挂网，甚至物流分拣线的隔档、特种场所的防爆屏蔽网，都能见到同结构原理的构件。实际选型时很多工程师容易忽略钢丝膨胀直径这个核心参数，它直接决定了网片拼接后的张紧度、相邻网丝的咬合摩擦力，以及受冲击时的能量耗散能力——如果丝径膨胀量设计不足，网片在长期受交变载荷、温变影响时，很容易出现丝扣松脱、网孔变形超差的问题，轻则导致筛分物料粒径失控，重则出现防护缺口引发安全隐患。

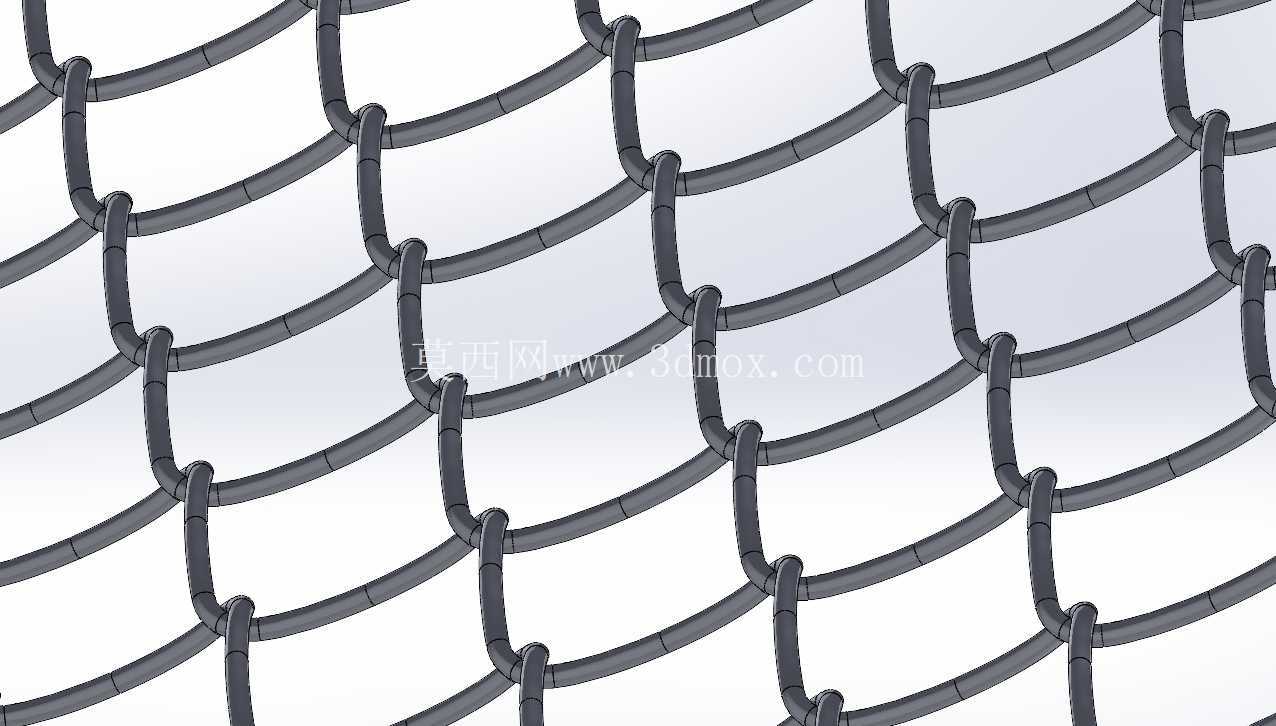

　　做这个结构的三维建模时，最先要敲定的不是单根钢丝的扫描路径，而是相邻丝扣的互锁扭转角度。常规平纹编织的钢丝网每处扣点扭转180度就能实现基础锁合，但针对有抗冲击要求的场景，扣点扭转角度需要调整到220-240度，同时要给每根钢丝预留0.5倍丝径的膨胀变形余量，这个余量不是随便留的：钢丝在冷弯成型、后期张紧安装时会产生加工硬化和微变形，预留的膨胀间隙能避免相邻丝段硬接触产生的应力集中，也能抵消户外使用时温变带来的线性膨胀量，防止低温下网片过度绷紧脆断、高温下网片松弛下垂。

　　从安装边界来看，这类网片的常规安装方式是边缘穿丝固定在角钢或方管框架上，所以建模时网片边缘的丝头要做1.5倍丝径的回弯处理，回弯段的长度要控制在3倍网孔孔径以内，既不会因为回弯过短导致丝头滑脱，也不会因为回弯过长增加边缘安装的占位尺寸。网孔的尺寸公差要控制在±5%以内，这是因为筛分场景下网孔超差会直接导致筛分效率不达标，防护场景下网孔过大无法满足防护等级要求，而丝与丝的贴合面要做0.02mm的微小间隙，不能完全零贴合——实际生产中钢丝表面有镀锌层或喷塑层，零贴合的模型在出工程图时会忽略涂层厚度，导致生产出来的网片扣点卡死，无法实现轻微的形变卸力。

　　很多新手建模时会直接用阵列命令做整网，忽略了每处互锁扣点的应力释放圆弧：每根钢丝在弯曲互锁的位置，弯曲半径不能小于1.2倍丝径，过小的弯曲半径会导致钢丝冷弯时出现裂纹，大幅降低网片的抗疲劳寿命，尤其是在振动筛这类持续受交变载荷的场景，弯曲半径不足的网片往往使用不到三个月就会在扣点位置断裂。另外，钢丝的膨胀直径设计还要匹配使用场景的固定方式：如果是采用焊接固定的网片，丝径膨胀量可以适当缩小0.2mm，因为焊接点会分担大部分的结构应力；如果是采用卡扣固定的活动式网片，丝径膨胀量就要放大0.3mm，保证相邻丝扣之间有足够的摩擦力，不会在受冲击时出现丝段滑移。

　　从实际使用的功能特性来说，这种互锁结构的钢丝网相比焊接网，最大的优势是单点受冲击时能通过相邻3-5个网孔的丝段形变分散冲击力，不会像焊接网那样一旦焊点开裂就出现大面积的网面破损。建模时还要考虑网片的拼接余量，相邻两张网片拼接时，边缘的丝扣要能互相咬合，所以边缘网孔的节距要和中间网孔保持一致，不能因为是边缘就随意调整节距，否则现场安装时会出现拼接缝隙过大的问题，无法满足防护或筛分的密封要求。针对有耐磨要求的使用场景，还可以在丝段的迎料面做微小的圆弧加厚处理，这个加厚量控制在0.1倍丝径就足够，过厚会增加网片的整体重量，提升框架的承重负载，过薄则起不到提升耐磨寿命的作用。
