木薯块茎切片切割加工设备结构设计

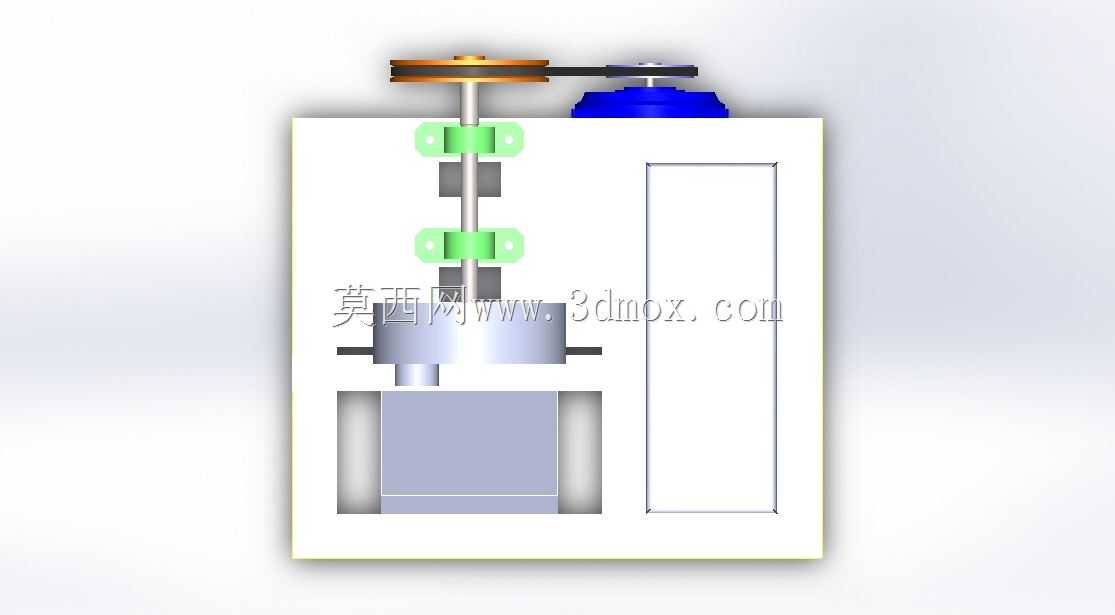

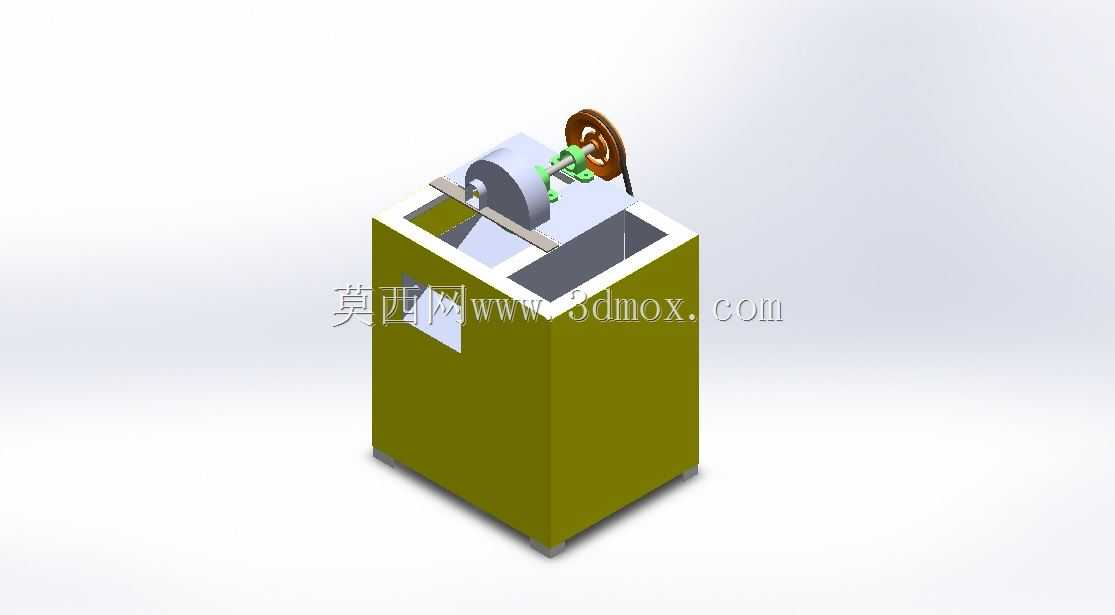

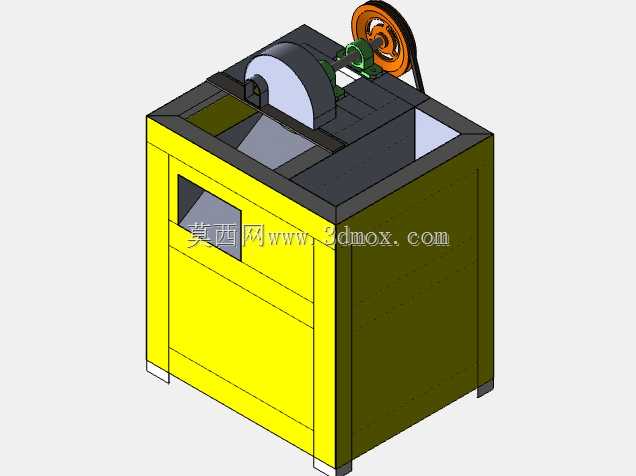

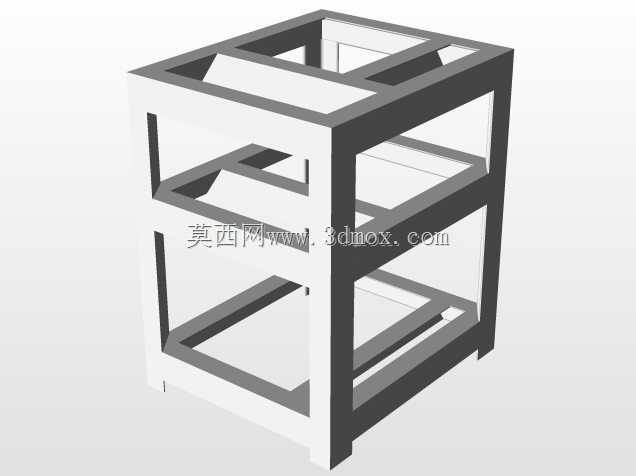

　　在热带亚热带块茎类农产品初加工场景中，木薯切割是淀粉提取、食品深加工前的核心预处理工序，这类设备的设计核心需要平衡处理效率、切割断面规整度、操作安全性以及维护便捷性，适配小型加工坊、农户合作社这类中小规模生产场景的使用需求。从结构布局来看，该设备采用立式箱型机架作为整体承载主体，下部为封闭的箱体结构，既可以作为收集切割后木薯物料的暂存腔，也能将传动部件完全封闭在机架内部，避免作业过程中物料碎屑飞溅进入传动间隙，同时降低外露运动部件带来的操作安全隐患，机架底部预留的安装平面可直接固定在水泥作业台或者钢制支架上，不需要额外制作复杂的安装基础，适配乡村加工点场地条件有限的实际情况。

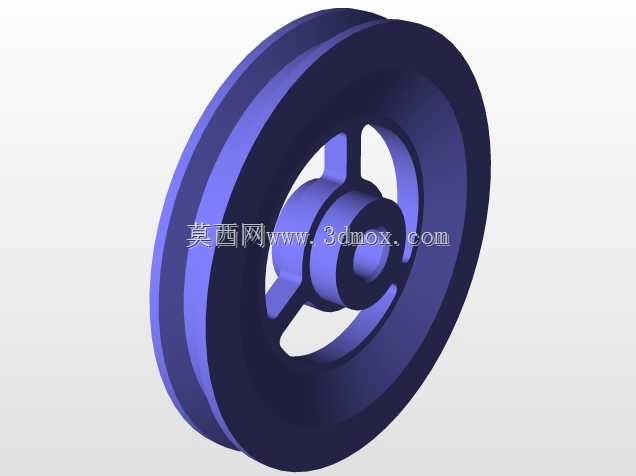

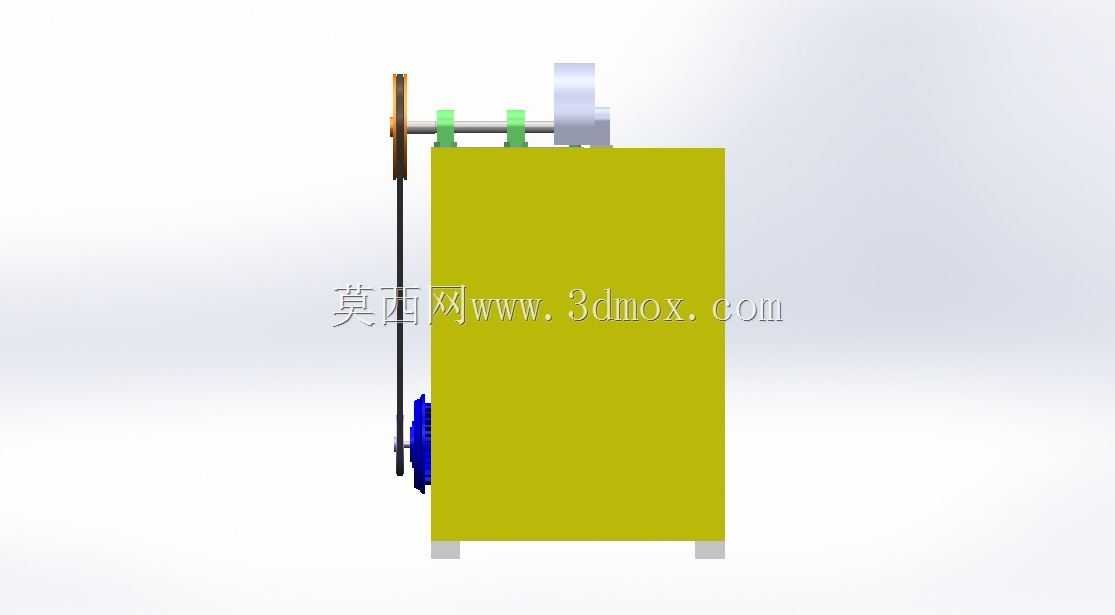

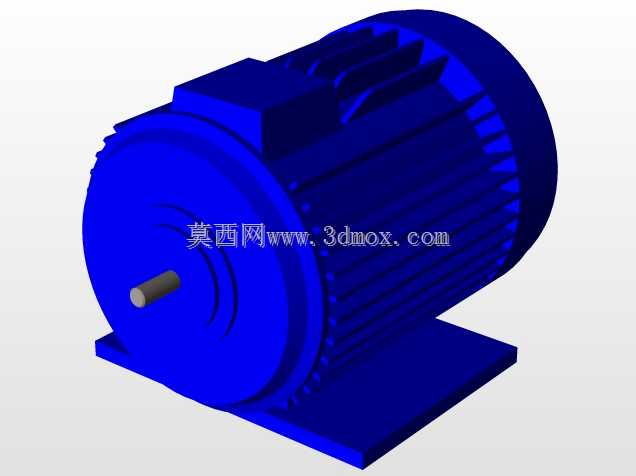

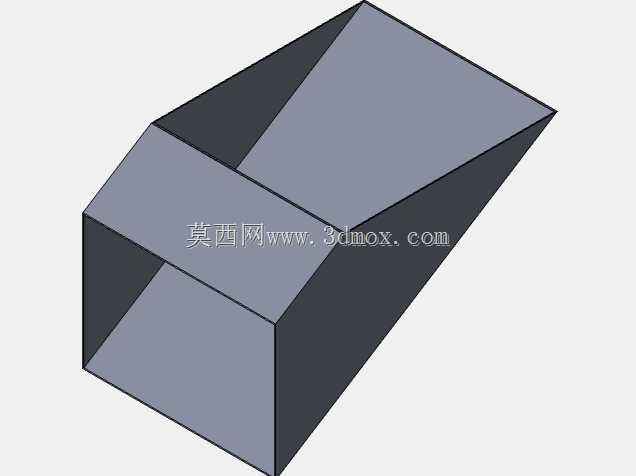

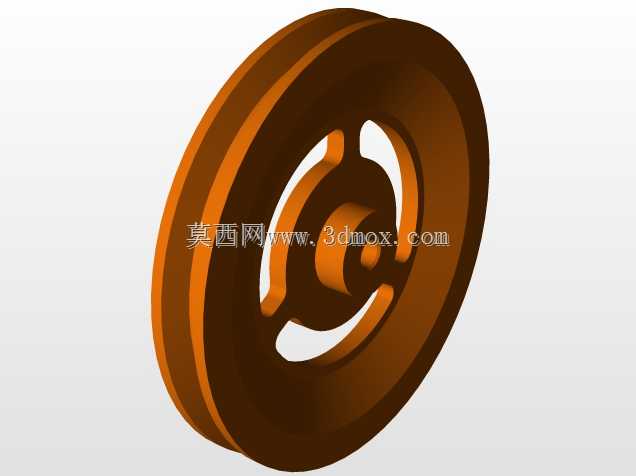

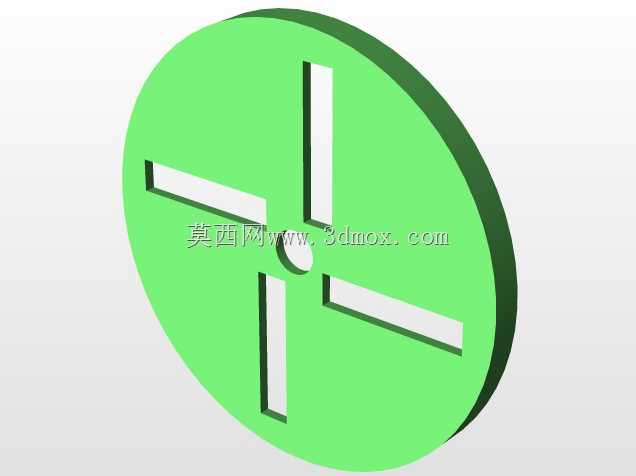

　　上部的切割执行单元采用旋转刀盘配合进料导向槽的结构，进料口设置在机架顶部靠近操作位的一侧，导向槽做了向内收窄的倾角设计，作业时操作人员只需将去皮后的木薯块茎顺着导向槽送入，不需要将手靠近运动刀盘，从结构设计上规避了操作误伤的风险；刀盘的传动采用带轮减速结构，上部外露的带轮加装了半圆形防护壳，既可以观察传动带的张紧状态，也能防止衣物、杂物卷入传动副。设备的动力输入侧预留了标准电机安装位，可根据作业场地的供电条件匹配不同功率的驱动电机，不需要对主机架做额外的改装，适配缺电区域搭配柴油机驱动的改装需求。

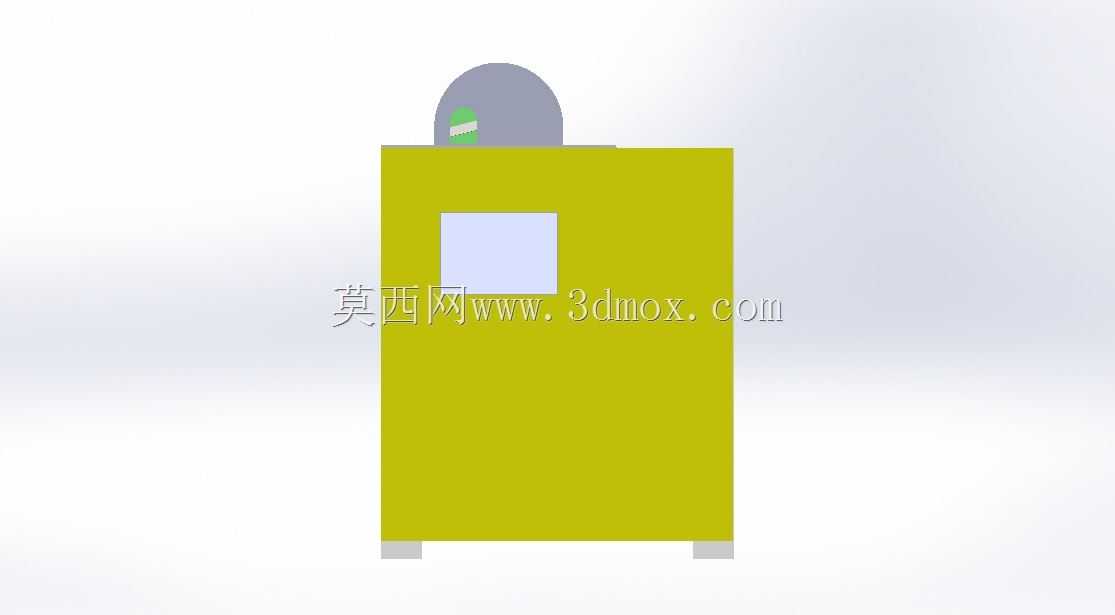

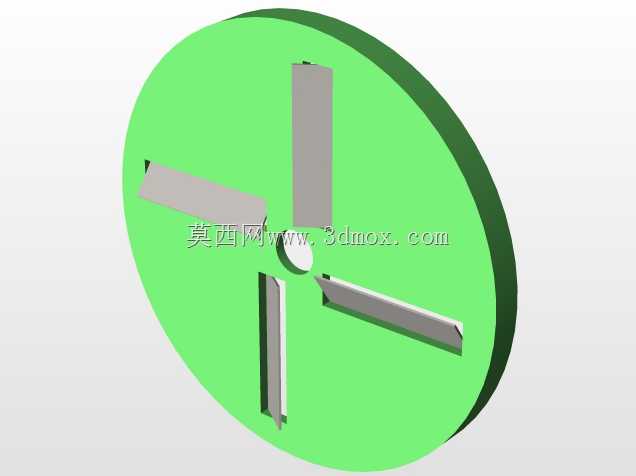

　　从功能实现逻辑来看，刀盘的切割间隙做了可调节设计，通过调整定刀与动刀的配合间距，可以实现5mm到20mm区间内的切片厚度调整，适配不同深加工场景对木薯切片规格的要求——制作木薯干片时可调整至较大厚度保证晾晒时不易破碎，提取木薯淀粉时可调整至较小厚度提升后续粉碎工序的处理效率。机架侧面开设了可快速拆卸的检修门，日常维护时不需要完全拆解机架，即可清理内部积存的木薯碎屑、检查传动带的磨损情况，刀盘的固定采用快拆式锁紧结构，打磨或者更换刀片时不需要使用专用工装，单人即可在短时间内完成操作，降低设备的日常维护门槛。

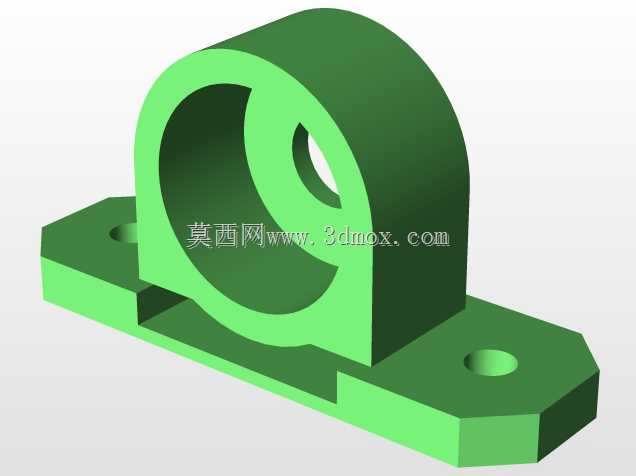

　　考虑到木薯加工场景多为高湿、多碎屑的作业环境，所有与物料接触的部件都采用了防锈材质设计，机架的焊接位置做了圆角打磨处理，不存在容易积存物料的卫生死角，作业完成后可以直接用清水冲洗设备表面及内部腔体，不会出现碎屑残留发酵变质的问题。设备的整体外形尺寸控制在紧凑型区间，占地面积不足0.5平方米，作业时的操作高度适配成年人站立作业的舒适区间，不需要额外配置操作站台，单人即可完成上料、出料、日常维护的全流程操作，非常适合日处理量在1-2吨的小型木薯加工场景使用，相比传统的手工切割方式，作业效率可提升10倍以上，同时切割出的片料厚度均匀，后续加工的成品一致性更好。从建模细节来看，该结构完整还原了设备的所有装配关系，包括刀盘的转动副、带轮的传动比匹配、机架的焊接连接位置、防护件的安装固定点，可直接作为同类小型农产品切割设备的结构设计参考，也可用于加工场景的布局模拟、作业流程演示使用，建模时对所有易损件都做了独立的零件拆分，后续做结构优化时可直接替换对应零件，不需要重新搭建整体模型。
