可调角度侧装式铰接连接组件

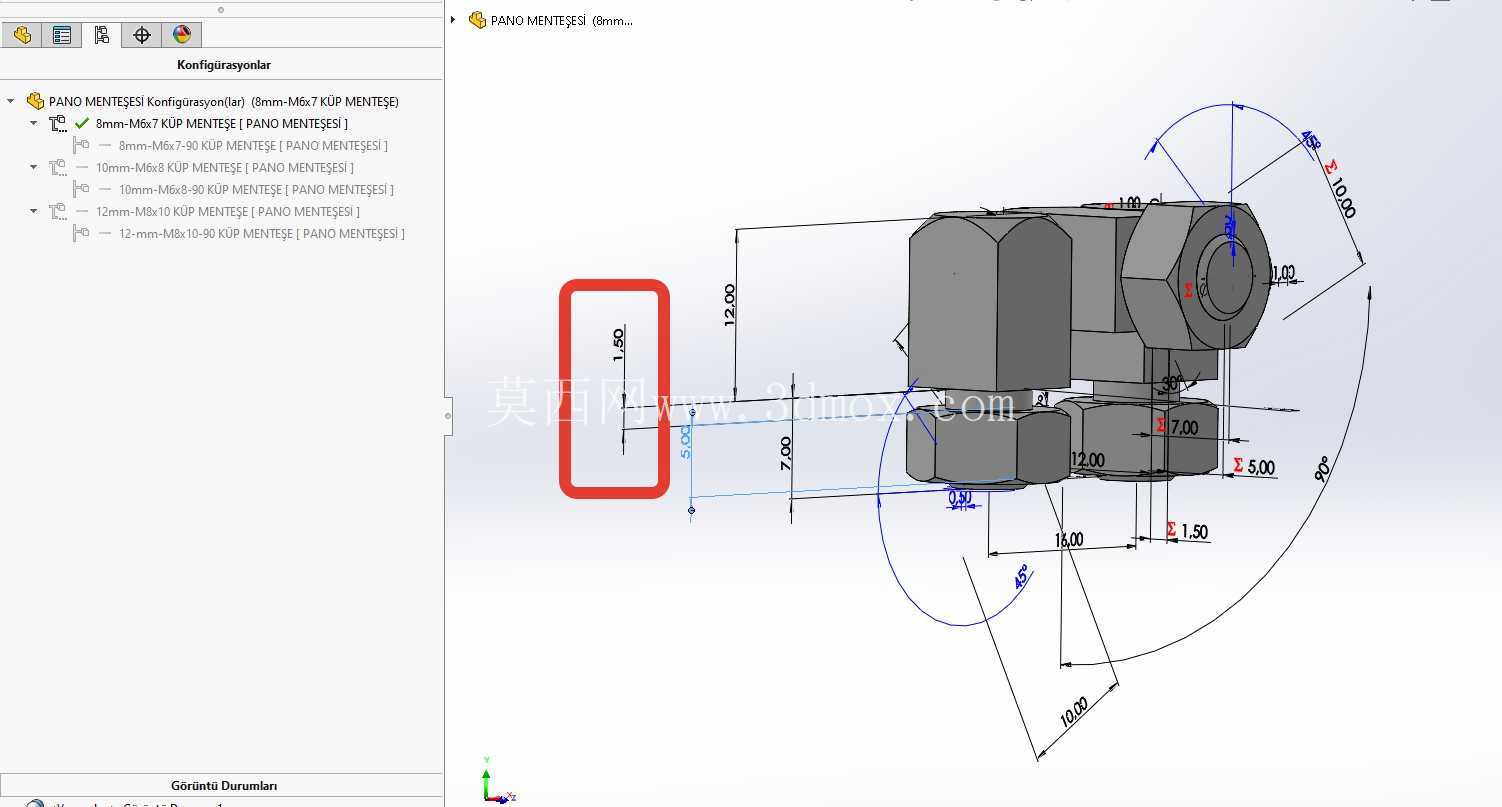

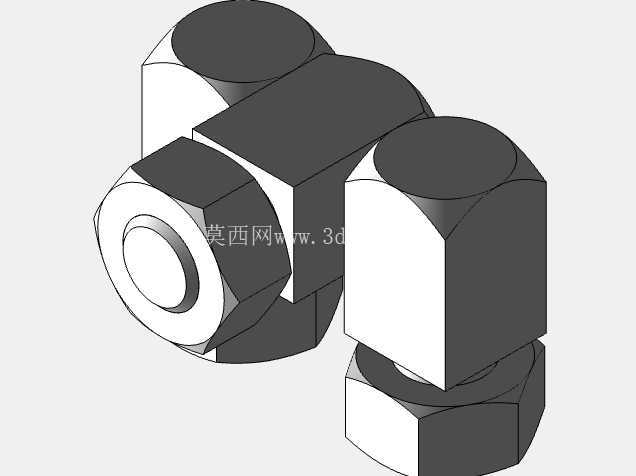

　　这类侧铰接连接组件常被用在需要小范围角度调整、同时要求连接刚性的工装夹具、小型设备机架、非标自动化设备的活动接驳位，也可用于轻型防护门、可拆卸式管线支架的活动连接端，替代传统的固定焊接支架，在需要反复调整开合角度、后期维护需频繁拆装的场景下，适配性远高于一体式固定结构。日常车间里做小型工位治具的时候，经常会遇到需要把两个构件以可转动但不松旷的方式连接的需求，普通合页的转动间隙大、承重上限低，而且安装位需要预留合页的沉台空间，遇到安装面空间局促、构件本身厚度不足的情况就很难适配，这类铰接组件刚好填补了这个应用空白。从结构设计来看，组件采用六角主体配合双锁紧螺母的结构，核心转动副做在主体内部，不需要额外加装销轴卡簧，

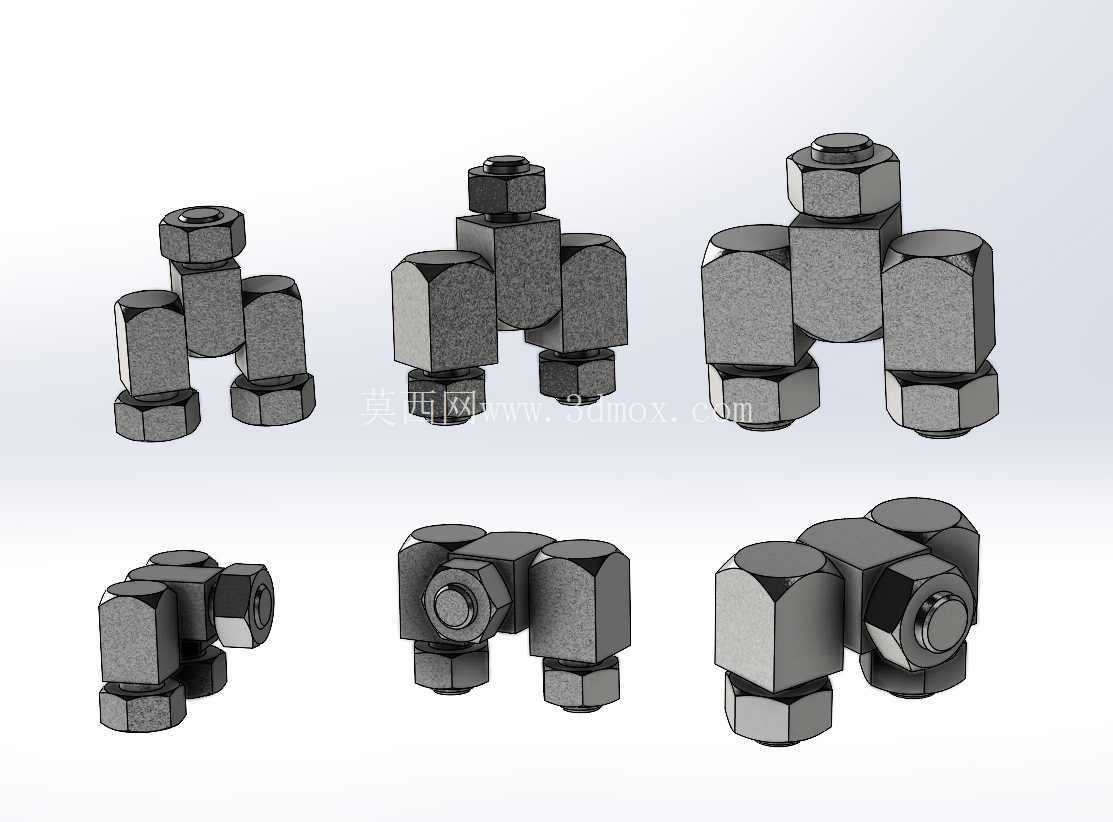

　　所有外露部分都是标准六角外形，现场安装只需要普通开口扳手就能完成锁紧调整，不需要专用工装。设计时特意把转动副的摩擦面做了加大处理，配合8毫米、10毫米、12毫米三种不同规格的弹性阻尼嵌件，螺母锁紧后可以依靠弹性材料的预紧力保持设定角度，不会因为设备运行的轻微振动出现角度松脱，日常使用中如果出现阻尼下降，只需要微调外侧螺母的压紧量就能恢复阻尼性能，不需要整体更换组件。安装边界上，三种规格对应的安装孔距分别适配15毫米、20毫米、25毫米的构件安装边距，螺母锁紧后整体突出安装面的高度不超过18毫米，不会和周边的管线、其他结构件产生运动干涉。建模过程中没有采用拆分多子件的装配体结构，而是把中间核心连接体做成单一零件，

　　避免了多子件装配时容易出现的配合间隙错误，也减少了后续工程图导出时的零件清单冗余，实际生产开模或者机加工的时候，只需要分别加工主体、两个锁紧螺母、内部弹性阻尼件三个部分即可，加工工序简单，普通数控车床就能完成主体的外形加工，不需要复杂的五轴工序。角度调整范围覆盖0到90度的常用开合区间，不管是做水平到垂直的90度定位，还是小角度的倾斜支撑，都可以通过松开螺母调整到目标角度后直接锁紧，调整时不需要完全拆下螺母，只需要松开1到2圈就能转动主体，调整到位后锁紧即可，现场调试的效率比传统的螺栓铰接结构高很多。结构的受力路径经过优化，所有锁紧力都沿着组件的中心轴线传递，不会出现偏载导致的螺母滑牙问题，弹性阻尼件嵌在主体内部的沉槽里，

　　不会因为长期摩擦出现脱落移位，日常使用中不需要额外加注润滑脂，金属接触面的粗糙度控制在Ra1.6，转动时没有卡滞感，锁紧后两个连接端的同轴度误差可以控制在0.1毫米以内，满足大部分轻型设备的连接精度要求。这类铰接件在做小型设备的可翻开检修门、可调角度的物料导槽、工装夹具的活动压臂时，不需要额外设计定制的铰接结构，直接选用对应规格的组件就能完成装配，能大幅缩短非标设计的周期，也减少了后期加工定制零件的成本和交付周期。建模时把所有的安装接触面都做了0.2毫米的倒角处理，安装时不会因为零件边缘的毛刺割伤安装人员，也避免了安装时锐角刮坏构件表面的喷涂层。螺母的对边尺寸采用标准紧固件的通用尺寸，和同规格的标准六角螺母对边尺寸一致，现场不需要准备特殊规格的扳手，用日常的标准维修工具就能完成拆装维护。
