金属板弯折成型迷你吉普车钣金结构

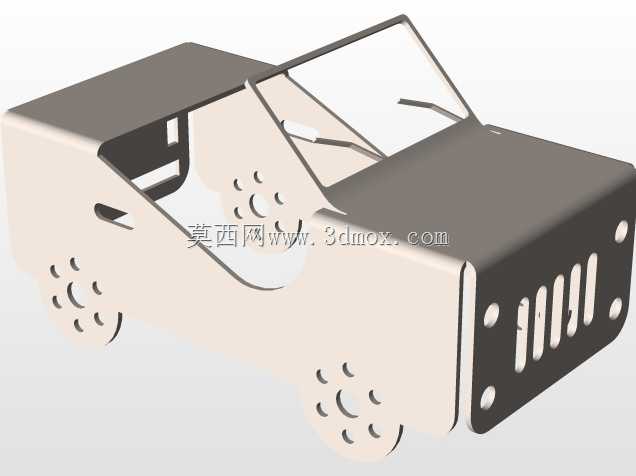

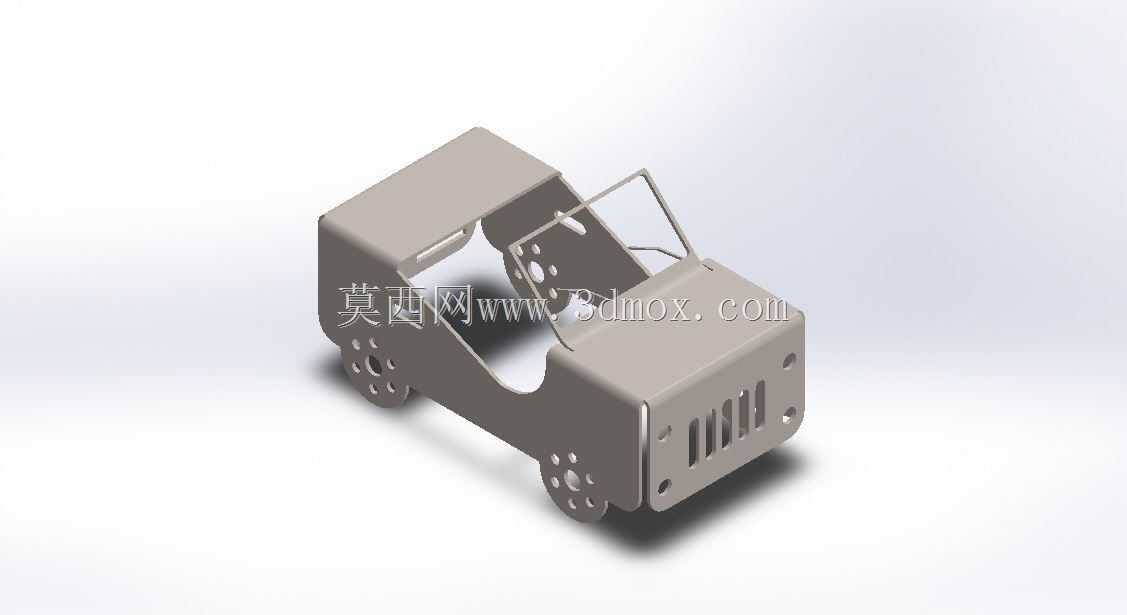

该钣金结构采用单块金属板材经激光切割、弯折成型工艺制作，整体为缩小比例的吉普车造型，无需额外焊接或紧固件拼接，所有连接结构均通过板材自身的弯折卡扣实现，适合作为钣金工艺教学演示样件、文创摆件或桌面装饰展品使用。从结构设计逻辑来看，前期建模阶段优先展开排样，将车身侧面、车头格栅、轮拱、座舱围挡、前挡风支架等所有结构特征整合在单一板材平面内，切割时预留弯折定位槽与卡扣余量，避免后续弯折工序出现材料撕裂或装配错位的问题。车头区域预留多道平行长条镂空槽，既还原了经典吉普车的前脸格栅特征，也能在弯折过程中释放板材内应力，减少弯折处的形变回弹；轮拱位置做了圆弧过渡处理，对应轮位预留圆形安装孔，可搭配标准小尺寸滚轮实现滑行功能，轮孔边缘做了微小翻边设计，提升孔位结构强度，避免滚轮装配后长期摩擦造成孔位变形。座舱区域采用开放式围挡结构，前挡风支架为板材一体切割弯折成型，无需额外粘接固定，支架与车身主体的连接位置预留了定位卡口，弯折后可直接卡入车身对应槽位，保证支架垂直度与结构稳定性。车身侧面做了内凹的造型处理，既还原实车的侧面轮廓，也通过弯折形成的加强筋结构提升整体钣金件的抗形变能力，即使受到轻微外力挤压也不易出现凹陷变形。整体外形尺寸控制在掌心可握持的范围内，安装边界无外凸尖锐边角，所有切割边缘均做了微小倒角处理，避免使用过程中划伤手部。这类一体成型钣金小车的设计思路，核心是在有限的板材幅面内整合所有结构特征，最大化减少后续装配工序，同时通过造型弯折提升板材结构强度，既可以作为钣金展开、弯折工艺的教学案例，帮助初学者理解钣金从平面展开到立体成型的设计逻辑，也可作为工艺礼品、文创周边的结构参考，延伸应用到不同造型的钣金摆件设计中，在工艺展示、科普教学、文创衍生品开发场景中都有较高的实用参考价值。
