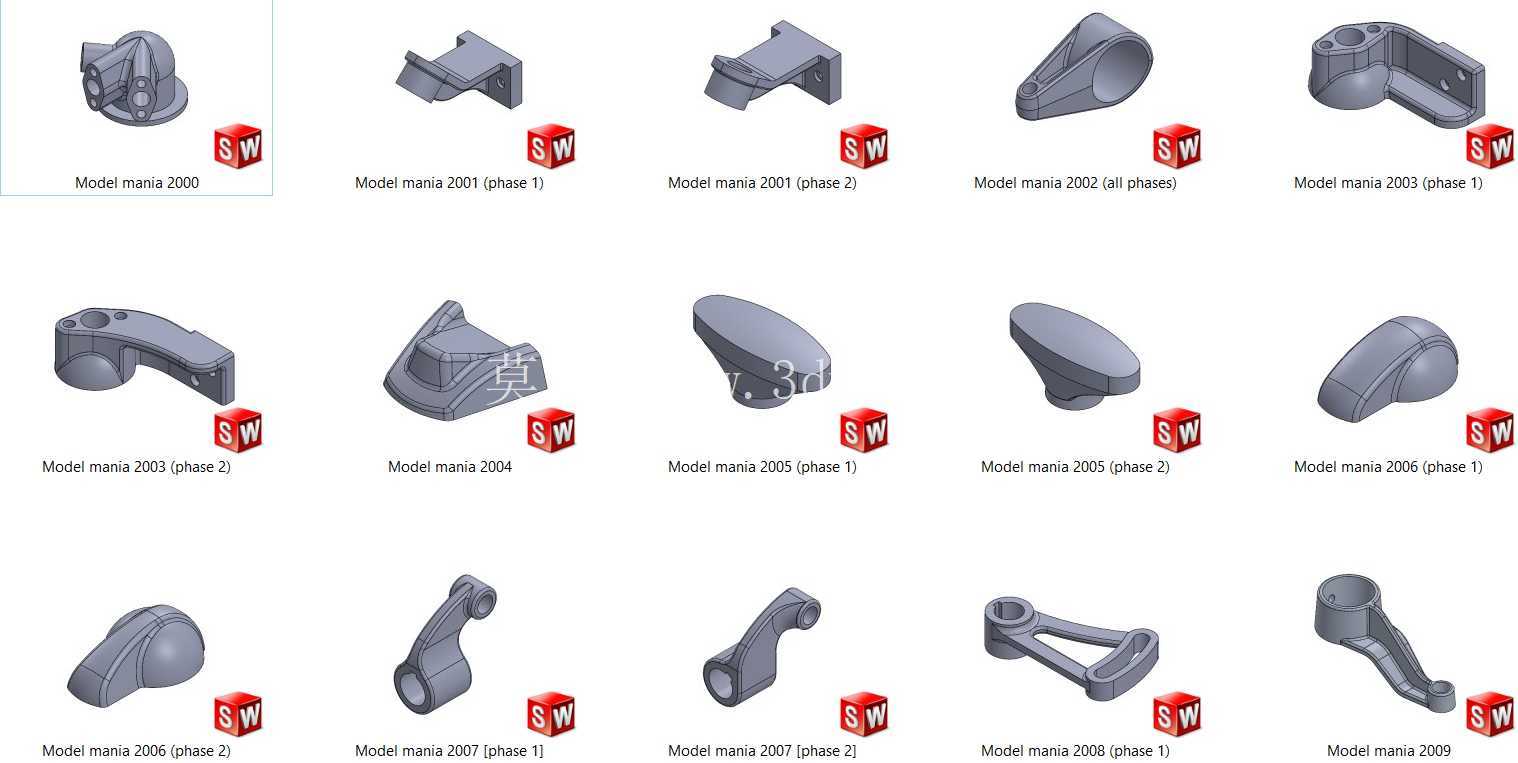

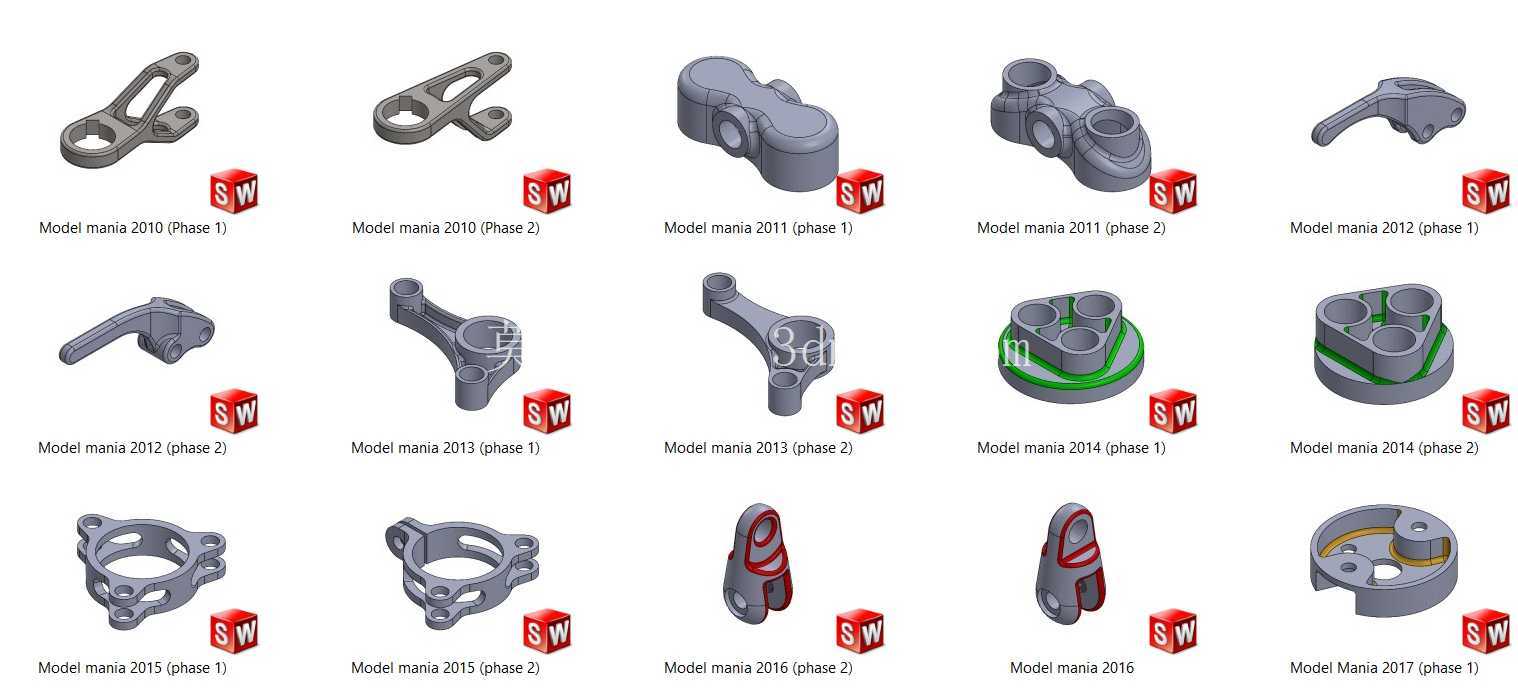

历年创意机械结构参赛零件三维设计合集

　　这批异形机械构件的设计，最初面向结构创意验证场景，覆盖了从手持操作部件、设备连接支座到流体导向构件的多类应用需求，每一个构件的曲面过渡、安装位布局都经过了实际装配逻辑的校验，并非单纯的外观造型设计。在设备实际用途层面，不同形态的构件对应不同的装机场景：带弧形握持面的构件可作为小型便携设备的操作手柄，曲面贴合手掌施力角度，长时间操作不会产生明显的应力集中点；带双侧安装耳的支座类构件，可用于小型自动化设备的传感元件固定座，安装孔位的同轴度公差控制在0.02mm以内，能保证传感元件的检测精度不受装配偏差影响；带锥形导流面的构件可作为小型流体管路的过渡接头，内壁曲面顺滑无突变，可减少流体通过时的压损，适配低压气体、轻质液体的输送场景。

　　从产品功能特性来看，所有构件均做了壁厚均匀性处理，最小壁厚不小于1.5mm，最大壁厚不超过4mm，适配注塑、3D打印、金属铣削等多种加工工艺，不需要额外做工艺补正即可直接进入生产环节。部分带卡扣结构的构件，卡扣的变形量控制在材料许用应变范围内，反复拆装500次以上不会出现断裂失效，卡扣配合面的导入角做了15度斜切处理，装配时不需要额外施加过大压力即可完成卡合，能有效提升产线装配效率。带轴孔配合的构件，孔位内壁做了0.1mm的装配余量设计，适配标准规格的光轴安装，不需要二次加工即可完成装配，轴孔端部做了倒角处理，可避免装配时刮伤轴件表面镀层。

　　设计思路上，所有构件均遵循“功能优先、造型适配”的原则，没有为了追求外观奇特而牺牲结构强度，每一处曲面变化都对应实际的功能需求：比如部分构件表面的内凹曲面，是为了避让设备内部的走线空间，避免装配时线缆被结构件挤压破损；部分构件外侧的加强筋布局，是根据受力仿真结果设置的，在构件重量增加不超过10%的前提下，将结构的抗弯折强度提升了40%以上，可承受日常使用中的意外跌落、挤压载荷。所有构件的边角均做了R0.5以上的圆角处理，没有尖锐棱角，可避免装配、使用过程中划伤操作人员，符合机械设备的安全设计规范。

　　外形尺寸与安装边界方面，所有构件的最大轮廓尺寸均控制在150mm以内，属于小型精密机械构件范畴，安装孔位的间距均遵循整数模数设计，可适配现有标准规格的安装支架，不需要额外定制转接件即可完成装机。不同构件的安装面平面度公差控制在0.05mm以内，安装后不会出现翘曲、间隙不均的问题，配合面的表面粗糙度要求为Ra1.6，可满足密封、贴合的使用需求。部分带定位柱的构件，定位柱的直径公差采用h7级精度，可与安装板上的定位孔实现精准配合，装配时不需要反复调整位置即可完成对位，能有效降低装配难度。

　　在实际工程应用中，这类构件可直接用于小型教学实验设备、桌面级自动化装置、手持电动工具的结构开发，设计过程中预留的修改余量可方便工程师根据实际装机需求调整安装位尺寸、壁厚参数，不需要重新构建整体曲面，能大幅缩短产品开发周期。所有构件的结构均经过了干涉检查，不存在装配冲突问题，相邻构件的配合间隙控制在0.2mm-0.3mm之间，既不会因为间隙过小出现装配卡滞，也不会因为间隙过大产生晃动异响，可满足精密设备的装配精度要求。
