工业配套离心式通风机带机架结构设计

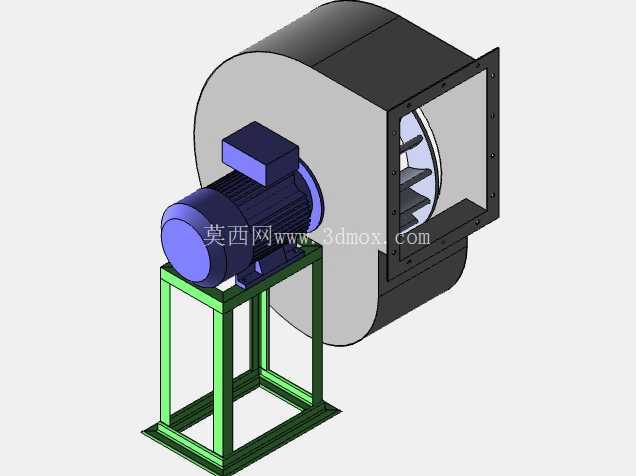

　　在工业厂房通风、生产设备配套排风、除尘系统引风等场景中，离心式风机是应用频次极高的通用流体设备，这类设备依靠叶轮高速旋转产生的离心力对气体做功，实现气体的增压与输送，相比轴流风机能提供更高的风压，适配管道阻力较大的通风系统。本次呈现的离心式风机结构，采用电机直联驱动的布局，省去了皮带传动的张紧结构与传动损耗，整体结构紧凑，安装占地更小，适合设备集成配套使用。

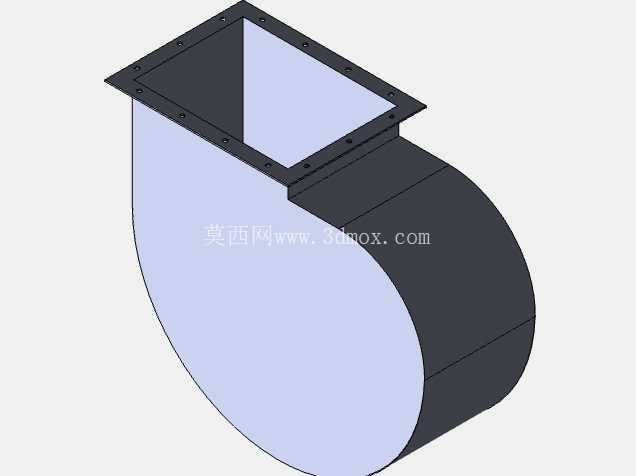

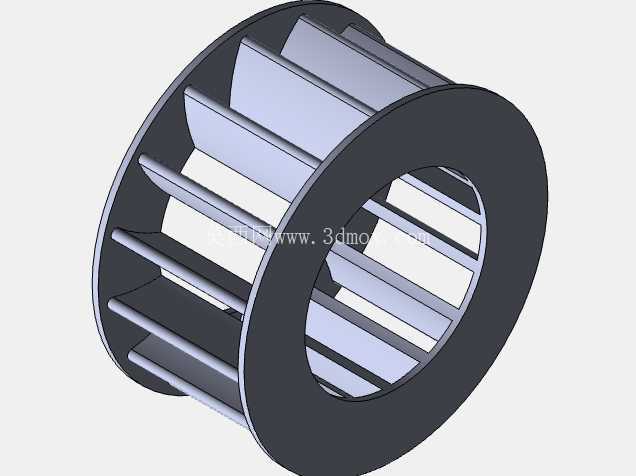

　　从结构设计逻辑来看，风机主体分为蜗壳、叶轮、驱动电机、安装机架四个核心部分。蜗壳采用螺旋形流道设计，截面从叶轮出口处沿周向逐渐扩大，能够将叶轮甩出的高速气体的动压逐步转化为静压，降低流动过程中的能量损失，蜗壳的出风口采用方形法兰结构，法兰面预留均匀分布的螺栓安装孔，可直接与方形通风管道或者设备进风口对接，法兰平面加工有密封槽位，安装时配合密封垫可减少接口处的气体泄漏。叶轮采用后向式叶片设计，叶片沿叶轮轮毂周向均匀分布，后向叶片的运行效率更高，相同风量风压下的轴功率更低，运行时的气动噪声也相对更小，叶轮与电机输出轴采用键连接加锁紧端盖的固定方式，可避免高速运转时叶轮出现轴向窜动，保证运转的同轴度，降低振动幅度。

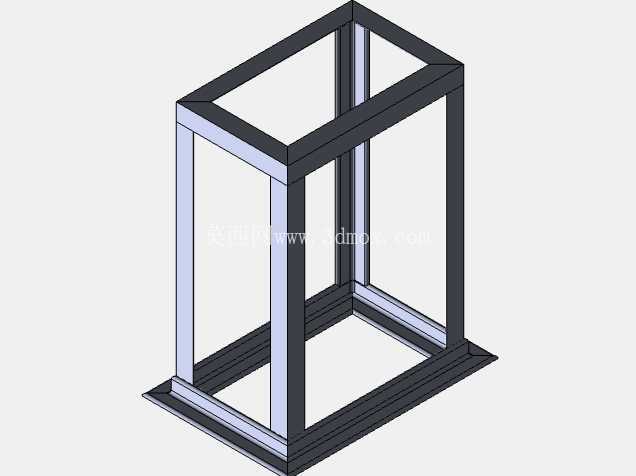

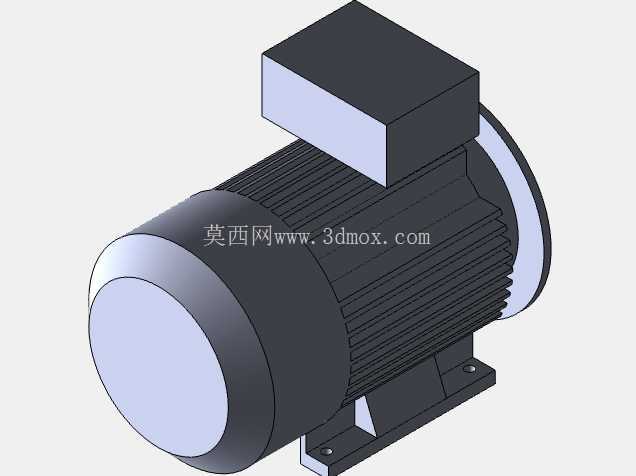

　　驱动电机选用标准工业三相异步电机，电机端盖与蜗壳侧端采用法兰直连的安装方式，电机轴直接伸入蜗壳内部与叶轮连接，这种直联结构没有中间传动部件，日常维护无需调整皮带张紧度，长期运行的可靠性更高。电机底部通过定制的连接支架与下部的安装机架固定，保证电机与蜗壳的同轴度公差控制在合理范围内，避免运转时出现偏磨问题。下部的安装机架采用型钢焊接成型的框架结构，主支撑腿采用矩形方管制作，底部设置方形安装脚板，脚板上预留地脚螺栓孔，可直接通过膨胀螺栓固定在混凝土基础或者设备平台上，机架的上部支撑面分别对应蜗壳底部和电机支架的安装位置，焊接后整体做去应力处理，避免长期承重出现焊接变形，机架的框架内部预留了足够的检修空间，后期维护时可直接拆卸电机端盖或者叶轮检修口，无需整体拆解风机。

　　从安装边界尺寸来看，该风机的整体宽度以蜗壳的最大外径为基准，长度方向从电机尾端到出风口法兰面的距离适配多数中小型通风系统的安装空间，高度方向从机架底部安装面到蜗壳顶部的尺寸，预留了底部接线和管道安装的操作空间，出风口法兰的螺栓孔位采用通用的通风管道标准孔距，可直接匹配市面上常规的方形通风管配件，无需额外制作转换接头。在实际选型应用时，需要根据系统所需的风量、管道总阻力来核对叶轮直径与电机功率的匹配性，安装时要保证机架底部的基础平面度，避免四个支撑脚出现悬空，否则运转时会产生额外的振动噪声，长时间运行还可能导致焊接部位开裂。

　　设计过程中，蜗壳的板材厚度根据风压等级做了对应选型，避免高速气流长期冲刷导致蜗壳壁面产生振颤，叶轮做了动平衡校正，剩余不平衡量控制在国标允许的范围内，保证额定转速下运行平稳。电机与蜗壳的连接部位设置了密封结构，防止气体从电机轴的配合间隙处泄漏，同时也能避免外界的粉尘进入电机轴承，延长轴承的使用寿命。机架的表面做了防锈涂装处理，适合在一般工业厂房的环境下长期使用，若应用在腐蚀环境中，还可根据需求更换不锈钢材质或者做防腐涂层处理。这类直联式离心风机常配套在除尘设备、热风循环设备、厂房排风系统、生产设备的散热通风环节，相比皮带传动的机型，结构更简洁，故障点更少，适合连续运行的工况场景。
