货车用六回路熔接保险支架结构

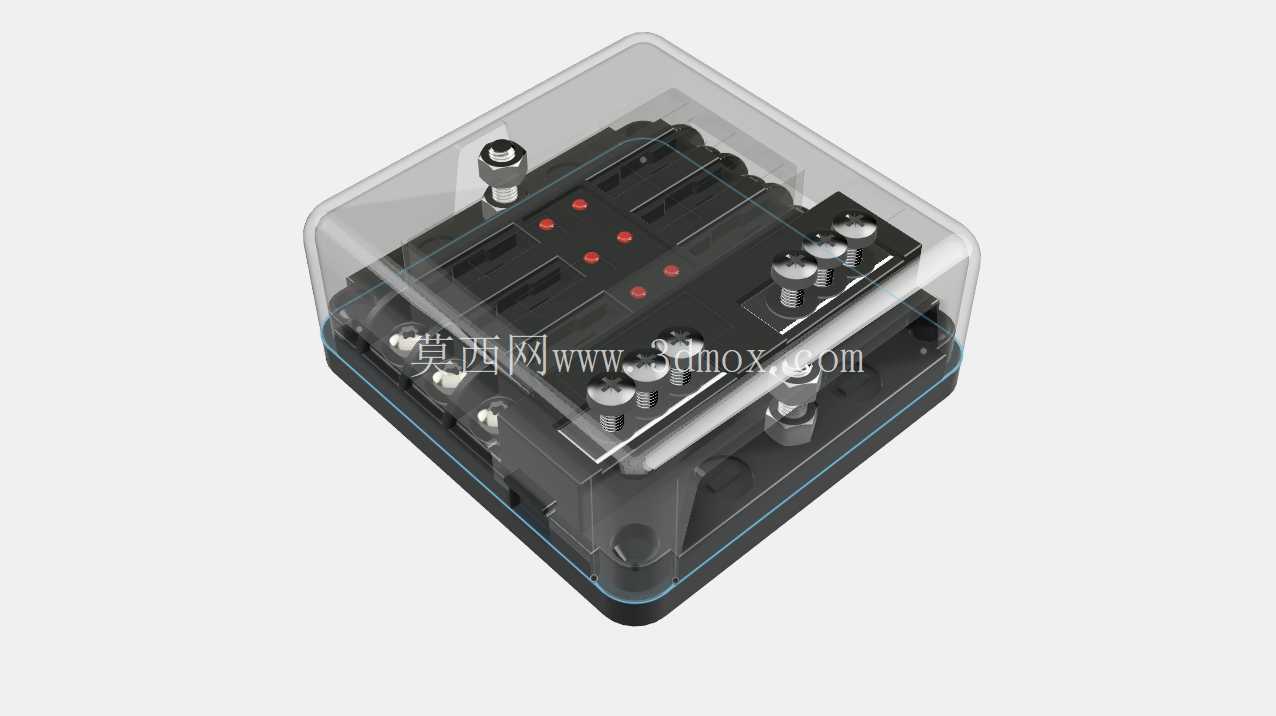

　　这款六回路熔接支架主要面向车载低压配电场景设计，适配12V车载供电体系，多用于旅居面包车、改装货车的舱内配电回路保护环节，可同时为六路独立用电支路提供熔断保护，避免单支路过载、短路故障波及整车供电网络。从实际装车使用场景来看，这类支架通常安装在车辆副驾储物舱后侧、座椅下方或者后备厢侧围的配电区域，需要兼顾防尘防误触、接线操作便利、故障排查直观这几个核心需求，因此整体采用透明上盖加黑色绝缘基座的组合结构，透明PC材质上盖无需拆卸即可直接观察内部保险丝的通断状态，上盖与基座之间通过卡扣配合实现密封，可阻挡日常行车过程中的灰尘、溅水侵入内部接线端，降低线路氧化、短路的风险。基座采用阻燃绝缘工程塑料注塑成型，所有接线端子均内嵌铜质嵌件，

　　避免长期使用过程中接线柱滑牙、接触电阻过大发热的问题，每个回路对应设置独立的接线位，输入端采用汇流排结构统一接入主供电，输出端分别对应六个独立支路，每个支路旁设置的红色状态指示灯可在保险丝熔断时点亮，帮助维修人员快速定位故障回路，无需逐个拆检保险丝，大幅提升户外行车场景下的故障排查效率。设计过程中首先明确了车载场景的安装边界，整体外形采用方正立方体结构，边角做圆弧过渡处理，避免安装过程中划伤车辆内饰或者操作人员手部，基座底部预留四个对称的安装固定孔位，可通过M4自攻螺丝或者扎带固定在车辆内饰板、金属支架上，安装孔位的间距适配多数改装车型的预留配电安装位，无需额外打孔改造即可完成固定。接线端子的排布充分考虑了车载布线的操作空间，

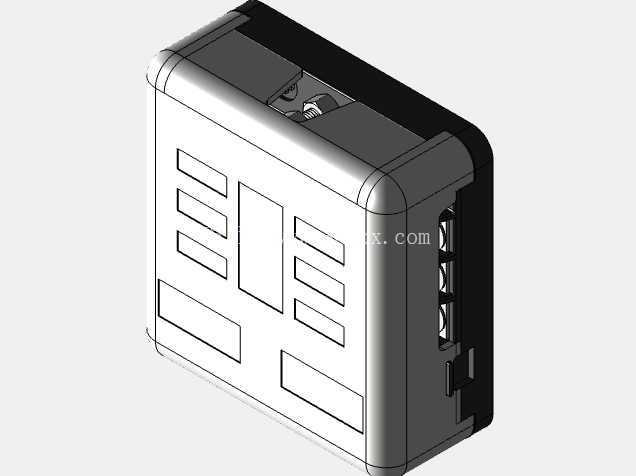

　　所有接线螺丝均朝向斜上方设置，即使在狭窄的安装舱内也可以使用普通螺丝刀完成接线操作，端子的夹持力经过验证，可适配1.5平方到6平方的多股车载电线，满足不同功率支路的接线需求，从大电流的车载逆变器、驻车空调回路，到小电流的车内照明、USB充电回路都可以适配。建模过程中严格按照实物测绘尺寸还原，整体公差控制在0.1毫米范围内，所有配合结构均按照实际装配关系做了间隙预留，透明上盖与基座的卡扣配合量、端子嵌件与基座的过盈量都还原了实物的装配状态，可直接用于改装场景的安装位置校核、配电系统布局模拟，也可作为同类车载配电产品设计的参考结构。从功能特性来看，这款支架将六个熔断回路集成在单一壳体内，相比分散布置的独立保险丝座，

　　大幅节省了车载配电区域的安装空间，规整的接线排布也让整车线路更加整洁，降低后期线路维护的难度，内部汇流排的载流量经过匹配，可承受持续80A的总电流输入，满足多数改装房车、厢式货车的整车配电总功率需求，每个回路的保险丝可根据支路实际功率更换不同安培数的插片保险丝，适配不同负载的保护需求。设计时也充分考虑了车载工况的振动特性，基座内部设置了保险丝夹持弹片，弹片采用锡磷青铜材质冲压成型，具备足够的夹持力与弹性，在车辆长期行驶振动的工况下也不会出现保险丝松脱、接触不良的问题，透明上盖的卡扣结构做了防脱设计，即使在剧烈振动下也不会自行脱落，避免内部带电部件裸露引发安全隐患。
