讴歌车型排气歧管铜制密封垫片结构设计

　　在汽车排气系统的结构设计中，排气歧管与气缸盖结合面的密封性能，直接决定了发动机的运行稳定性与排放合规性，这款适配特定讴歌车型的排气歧管密封垫片，正是针对该结合面的密封需求开发的专用结构件。从实际装车场景来看，该垫片安装在发动机排气侧气缸盖与排气歧管的结合端面之间，所处工作环境长期处于高温、高压、带腐蚀性排气冲刷的状态，发动机运行时排气侧瞬时温度可突破八百摄氏度，排气脉冲带来的交变压力会持续作用在密封面上，同时发动机运行产生的整机振动、排气歧管受热后的热胀冷缩形变，都会对密封界面的贴合度提出极高要求，一旦密封失效，会出现排气泄漏、动力输出下降、舱内异味、排放超标等一系列问题，严重时甚至会因为高温气体泄漏引燃周边管线部件。

　　该垫片采用1mm厚度的铜材作为基材，这一材料选型是经过多轮工况验证确定的：铜材本身具备优异的导热性能，能够快速分散结合面的局部高温，避免局部过热导致的垫片烧蚀；同时铜的质地偏软，在螺栓按规定扭矩压紧时，能够产生可控的塑性形变，充分填充气缸盖与排气歧管结合面上的微观加工凹坑、刀纹痕迹，阻断气体泄漏的微观通道；相比传统的石棉垫片、复合非金属垫片，铜制垫片的抗疲劳性能更强，不会因为长期的温度交变出现材质脆化、分层剥落的问题，使用寿命能够覆盖发动机的全生命周期维护周期，减少后期因为密封失效带来的拆解维护成本。

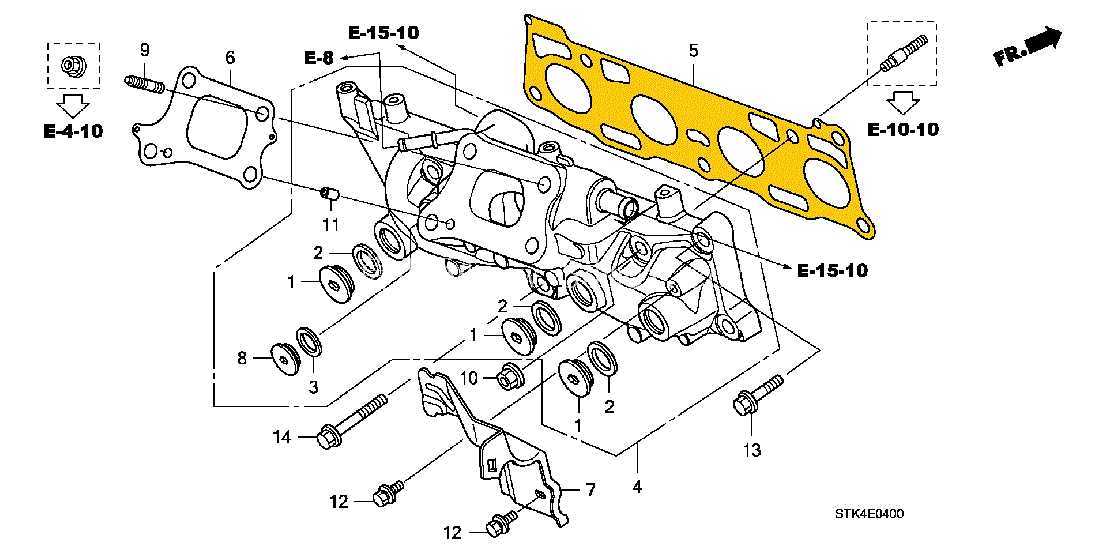

　　从结构设计细节来看，垫片的整体轮廓完全匹配对应机型排气歧管的结合面形状，四个圆形通孔精准对应四个气缸的排气通道位置，孔位的位置度公差控制在0.1mm以内，避免安装后出现孔位错位遮挡排气通道、导致排气阻力上升的问题；垫片上的螺栓过孔位置，按照排气歧管的固定螺栓排布位置一一对应，每个过孔的直径比螺栓公称直径大0.5mm，既能够补偿安装时的微小对位偏差，也不会因为间隙过大导致压紧时垫片移位。在密封筋的设计上，垫片围绕每个排气通道孔的周边，冲压出连续的环形凸筋结构，凸筋的高度控制在0.2mm，当螺栓压紧时，凸筋位置会最先产生形变，形成线接触的密封带，相比平面接触的密封结构，线接触的密封比压更高，能够在相同的螺栓压紧力下获得更好的密封效果，同时凸筋结构还能够吸收一部分排气歧管热胀冷缩产生的相对位移，避免垫片因为反复拉扯出现断裂。

　　在安装边界的匹配上，该垫片的外形尺寸完全避让排气歧管上的周边附属部件，包括附近的传感器安装座、隔热罩固定点、管线卡扣位置，不会出现安装后与周边部件干涉的问题；垫片的厚度经过严格计算，1mm的厚度既能够保证足够的形变补偿量，也不会因为垫片过厚导致排气歧管安装位置偏移，影响后续排气前段的对接精度。在实际的装配流程中，该垫片不需要额外涂抹密封胶，依靠铜材本身的形变能力即可实现密封，安装时只需要按照规定的扭矩顺序对角拧紧排气歧管固定螺栓，即可保证各位置的压紧力均匀，避免因为压紧力不均导致的局部密封失效。

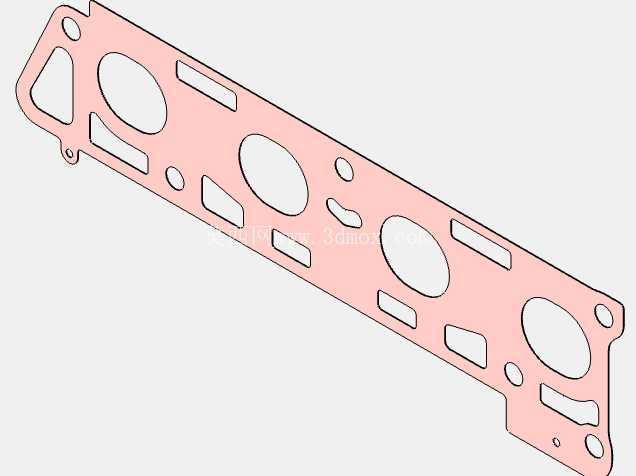

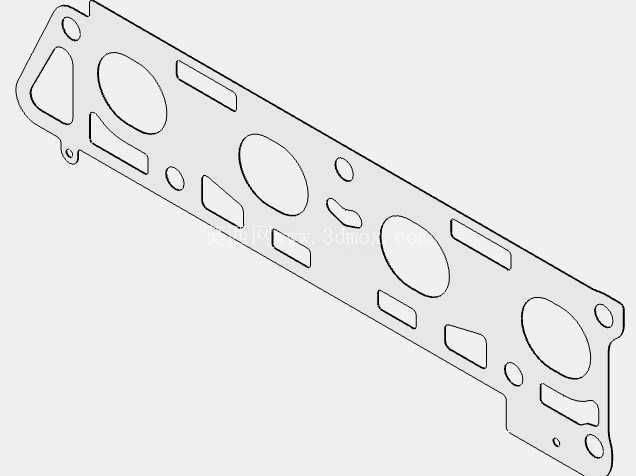

　　从建模还原的角度来看，该三维模型完整还原了垫片的所有结构细节，包括每个孔位的精确尺寸、凸筋的截面形状、外形轮廓的倒角细节，能够直接用于排气系统的装配干涉检查、密封性能仿真分析，也可以作为后续维修替换件开发、改装件设计的基础参考模型，帮助结构设计人员快速完成相关部件的匹配设计，减少重复测绘的工作量。在进行发动机台架验证时，该结构的垫片经过了上千小时的冷热冲击试验、全速全负荷运行试验，密封面未出现可见的泄漏痕迹，垫片本身未出现烧蚀、开裂、形变超标的问题，完全满足量产装车的性能要求。
