卧式工业承压储罐结构三维设计

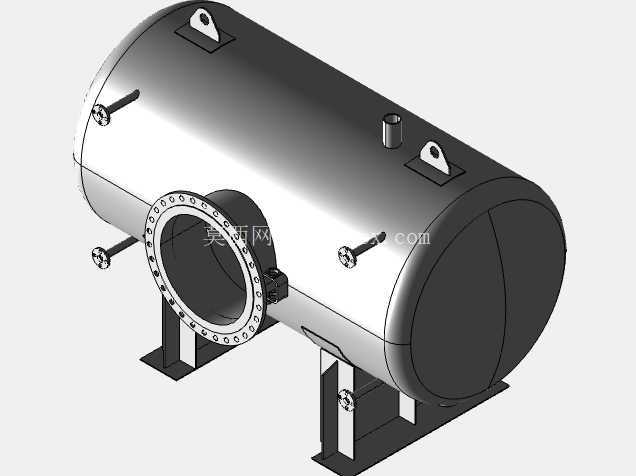

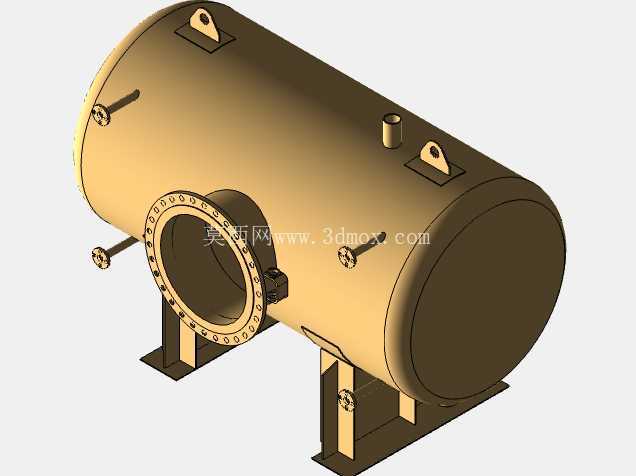

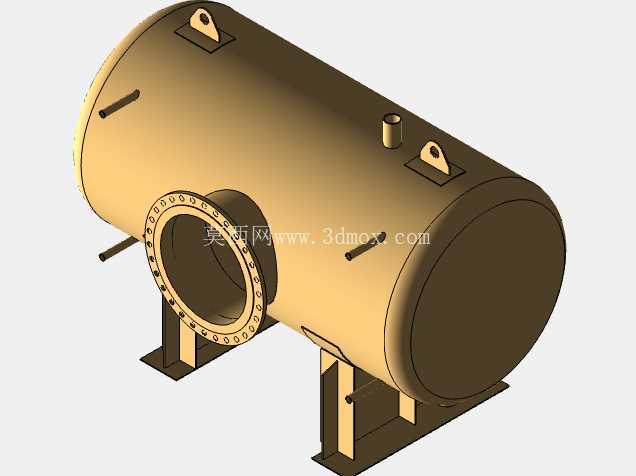

　　在石油炼化场站的中转存储区、天然气分输站的调压计量工段、化工合成车间的中间物料缓存环节，这类卧式承压容器都是核心静设备之一，和立式储罐相比，卧式布置的形式对厂房层高要求更低，配套的操作巡检平台搭建难度更小，尤其适合中小型产能的生产线做物料暂存、气液分离或者缓冲稳压使用。从结构设计逻辑来看，整个罐体采用等直径圆筒形承压壳体搭配两端标准椭圆形封头的经典结构，椭圆形封头的曲面曲率过渡均匀，承压状态下的应力分布比平盖封头更合理，能够在相同壁厚、相同设计压力下承载更高的工作载荷，同时减少封头与筒体连接位置的应力集中系数，降低长期交变载荷下的焊缝疲劳风险。筒体上的大口径法兰接管采用带颈对焊法兰结构，法兰端面加工有密封水线，

　　配套螺栓孔沿法兰圆周均布，这种设计主要是为了方便后期对接工艺管道或者安装人孔组件，检修人员可以通过这个大口径开口进入罐体内部，完成焊缝无损检测、内壁防腐层检查、杂质清理等日常维护作业。除了主大口径接管之外，筒体上还分布了多个小口径接管，分别对应介质进料、出料、放空、排污、压力检测仪表安装的不同功能，每个小接管的根部都做了补强圈结构，弥补开孔对筒体整体强度的削弱，避免开孔边缘出现应力超标问题。罐体的支撑结构采用两个对称布置的鞍式支座，鞍座的弧形支撑面和筒体外径完全贴合，接触位置做了圆滑过渡处理，避免硬接触造成的筒体局部压痕，鞍座底板预留了地脚螺栓安装孔，安装时可以通过调整垫铁找平罐体，保证罐体的水平度偏差控制在规范允许范围内，

　　防止运行过程中因为罐体倾斜造成介质排污不彻底、液位检测失准的问题。筒体顶部设置了两个吊耳结构，吊耳的位置经过重心核算，吊装作业时可以通过这两个吊耳配合吊梁完成罐体的水平起吊，避免起吊过程中罐体出现倾斜、摆动，防止接管、支座等附属结构被碰撞变形。从安装边界来看，这类卧式容器的轴向长度要结合现场安装区域的预留空间核算，鞍座的间距要避开筒体的最大弯矩位置，保证两个鞍座的支撑反力均匀分布，避免运行过程中筒体出现挠曲变形；筒体的径向尺寸要预留足够的操作空间，尤其是大口径法兰所在的一侧，要预留出法兰拆卸、阀门安装的操作距离，顶部的吊耳位置要和厂房内的吊装作业半径匹配，方便后期检修时的部件吊装。在实际建模过程中，所有焊缝位置都做了简化的几何处理，

　　既保留了焊缝的结构特征方便后续做有限元应力分析，又不会因为过于细碎的焊缝特征造成模型文件冗余，影响装配体的打开和运算效率；所有接管的伸出长度都参考了相关行业标准，保证后期配管时管道和保温层不会和筒体本体出现干涉，支座的高度也结合了底部排污管道的安装需求预留了足够空间，保证排污口能够顺畅对接排污管线，不会出现积液排不净的问题。这类承压容器在设计时还要充分考虑不同工况下的热胀冷缩量，其中一个鞍座会设计成滑动式结构，预留轴向的位移间隙，避免罐体温度变化时热胀冷缩产生的附加应力破坏支座或者连接管道。
