交流稳压器金属壳体结构三维设计

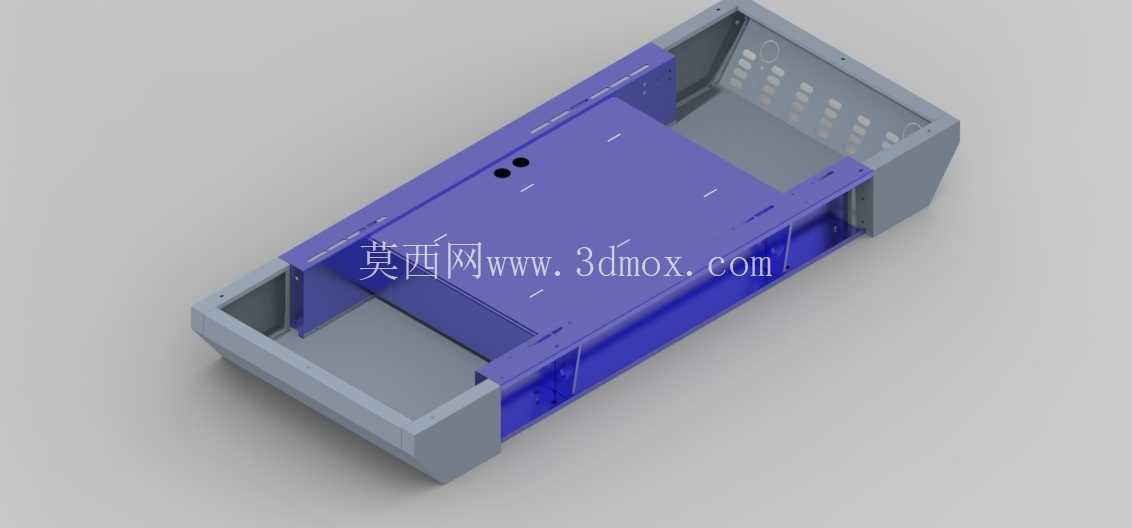

　　这款交流稳压器的壳体结构设计，核心围绕工业现场电气设备的防护需求与内部组件安装适配性展开，在做结构拆分之前，首先要明确稳压器在工业供配电场景里的实际定位——它是给精密生产设备、实验室仪器、数据机房机柜提供稳定电压输出的前端配电设备，多数安装在车间进线侧、机房列头柜旁或者独立配电间内，所以壳体的结构强度、安装兼容性、内部走线空间是设计时优先考量的维度。从结构形态来看，这款壳体采用分体拼接式钣金结构，底部为一体折弯成型的U型底座，底座边缘预留了整圈的安装法兰边，法兰边上的固定孔位按照常规落地式电气柜的安装间距做了排布，既可以直接通过膨胀螺栓固定在水泥地面上，也能搭配配套的安装支架固定在槽钢底座上，适配不同现场的安装条件。

　　底座的内腔深度做了针对性的余量设计，除了容纳稳压器的核心调压绕组、控制电路板之外，还预留了进出线电缆的弯曲半径空间，避免现场布线时电缆过度弯折损伤绝缘层，底座侧壁预留的穿线孔位置，刚好对应常规配电场景下上进下出的走线逻辑，不用现场额外开孔就能完成线缆布设。上半部分的盖板采用分体式设计，分为主盖板和侧端板两个部分，主盖板表面预留的两个固定孔位，是用来安装电压显示表头和操作按钮的，孔位的尺寸和间距完全匹配常规数显电压表、调节旋钮的安装尺寸，不用二次加工就能直接装配元器件。侧端板和底座、主盖板之间采用卡扣加螺栓的双重固定方式，日常维护时只需要拆下侧端板就能接触到内部的接线端子和调压组件，不用把整个上盖全部拆开，能大幅缩短现场维护的时间。

　　在做结构建模的时候，特意把所有钣金折弯处的内R角统一设置为板材厚度的0.5倍，符合常规钣金加工厂的折弯工艺要求，不用定制特殊折弯模具就能加工，能有效降低生产制造成本。壳体的拼接缝隙全部控制在1mm以内，既可以防止车间内的粉尘、飞溅的切削液进入壳体内部影响元器件寿命，也能避免小型啮齿类动物钻入造成电气短路，满足IP30的防护等级要求，适配多数普通工业车间的使用环境。内部的安装导轨预留位置，同时兼容标准DIN导轨安装和螺丝直接固定两种方式，不管是采用导轨式接线端子还是螺栓固定的大功率调压模块，都能直接固定在壳体内的安装柱上，不用额外焊接或者打孔。壳体的整体外形尺寸按照常规10kVA容量交流稳压器的组件排布做了优化，

　　宽度方向刚好能放进标准的19英寸机柜列间预留空间，高度方向不会遮挡机房内的通风风道，深度方向预留的散热间隙，能保证内部绕组工作时产生的热量通过自然对流顺利散出，不用额外加装散热风扇就能满足长时间满负载运行的散热需求。在结构强度校核层面，底座的板材厚度比上盖板厚一个规格，能承受内部铁芯、绕组总重量超过50kg的静载荷，吊装或者搬运时不会出现壳体变形的问题，壳体边角处全部做了倒圆角处理，避免安装维护时尖锐边角划伤操作人员。考虑到现场可能存在的并联安装需求，壳体的左右侧壁做了完全平整的设计，多台稳压器并排安装时可以紧密贴合，不会出现缝隙过大或者干涉的问题，侧壁预留的接地螺柱位置统一，方便现场做等电位连接，符合电气安全规范的要求。
