二维摄像头传输用凸轮支撑结构件

　　该结构件是应用于二维视觉检测工位摄像头传输模组的核心承载传动部件，主要适配自动化产线上需要平面内两轴移动定位的图像采集场景，比如3C电子零部件外观检测工位、印刷品表面缺陷筛查工位、小型精密零件尺寸视觉测量工位，这类场景对摄像头移动的平顺性、定位重复精度有较高要求，该结构件同时承担传动凸轮的安装承载、摄像头模组的固定支撑、模组滑动导向的多重作用。从实际使用场景来看，这类结构件通常安装在视觉检测工位的机架立面上，一侧对接驱动凸轮的动力输出端，另一侧通过安装位固定工业相机及配套镜头，依靠凸轮轮廓的型线变化带动摄像头完成X、Y两个方向的平面扫描动作，相比传统的丝杆导轨传动方案，凸轮传动的结构更紧凑，高速往复运动下的振动更小，适合短行程高频次的图像采集作业。

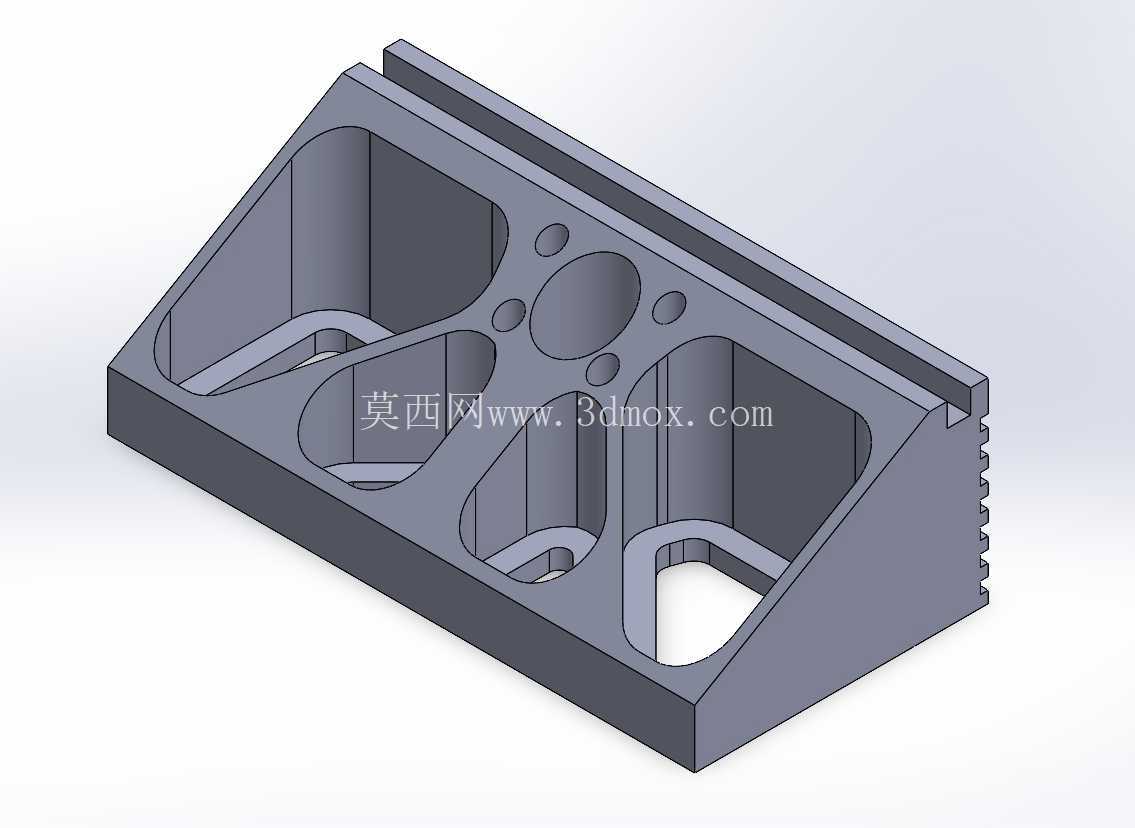

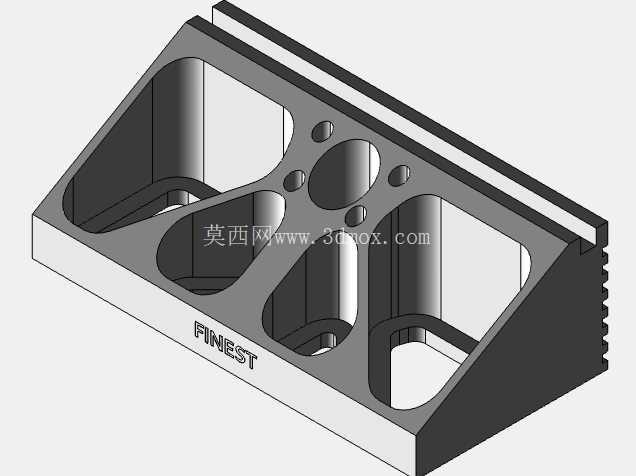

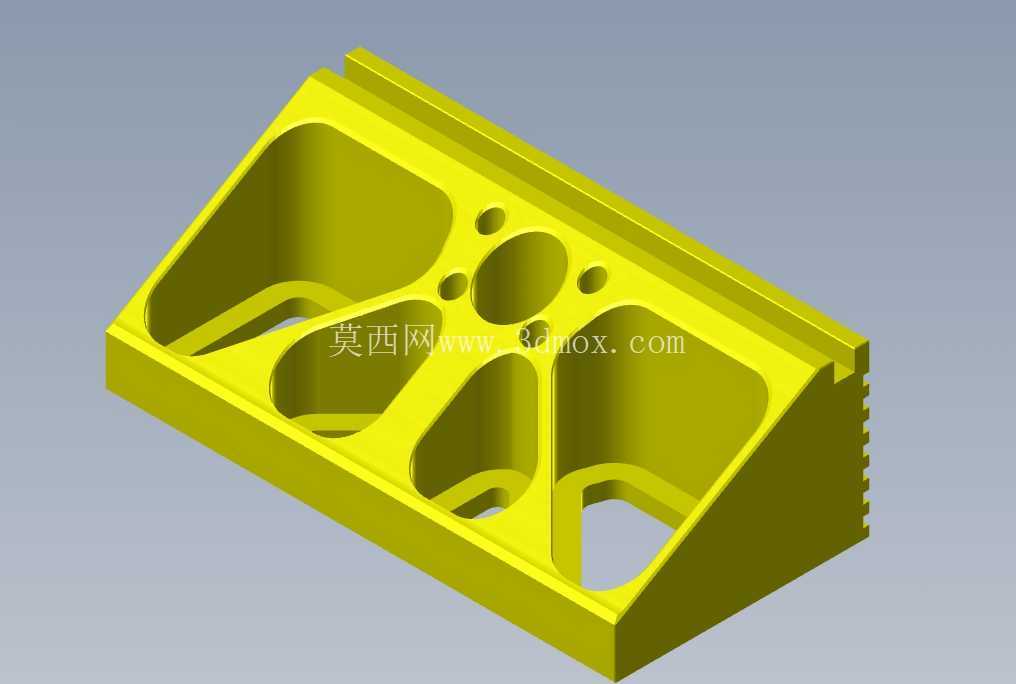

　　设计过程中首先考虑的是安装边界的适配性，结构件整体采用直角三角形的支撑构型，竖直边贴合安装基准面做定位，水平边承载摄像头模组的安装负载，斜边做加强筋结构来抵消悬臂负载带来的形变，整体安装面的定位孔位按照标准工业相机的安装孔距做匹配，同时预留了镜头走线的过孔空间，避免线缆在往复运动过程中出现拖拽磨损。结构上的多处镂空减重设计并非单纯为了减少材料用量，更多是为了降低运动部件的整体惯量，让凸轮驱动过程中的加减速响应更快，减少高速运动下的过冲问题，镂空区域的圆弧过渡都是按照应力集中系数最小化做的处理，避免长期往复载荷下出现结构疲劳开裂。

　　结构侧面的齿状结构是和导向槽配合的滑动限位结构，替代了额外的直线导轨部件，让整个传输模组的零件数量更少，装配累积误差更小，齿形的公差按照IT7级精度做设计，和导向槽的配合间隙控制在0.02mm以内，既保证滑动过程无卡滞，又能将摄像头移动过程中的偏摆量控制在视觉检测允许的范围内。结构上的多个圆形沉孔，一部分是凸轮随动器的安装位，一部分是摄像头模组的固定锁紧位，沉孔的深度设计刚好让螺栓头部完全埋入结构件平面内，不会出现突出部分干涉周边的机架或线缆。

　　从功能特性来看，该结构件将原本需要多个零件拼接完成的凸轮传动承载、摄像头固定、滑动导向功能集成在单个零件上，减少了装配环节的调整工作量，零件本身采用一体式加工成型，长期使用下的形位公差保持性更好，不会出现拼接螺栓松动导致的定位偏移问题。结构的壁厚设计按照承载1kg以内的工业相机加镜头负载做校核，在1000次/小时的往复运动频率下，结构的最大形变量不超过0.01mm，完全满足视觉检测的成像清晰度要求。安装边界上，结构件的竖直安装边预留了三个长条形调节孔，方便安装时调整摄像头的初始高度位置，适配不同焦距镜头的工作距离调整需求，水平安装面上的孔位同时兼容29mm29mm、30mm30mm两种常见工业相机的安装孔距，不需要额外做转接板就能直接安装。

　　设计时还考虑了加工工艺性，整个结构的所有加工特征都可以通过三轴加工中心一次装夹完成大部分工序，侧面的齿形结构可以通过T型刀一次走刀加工成型，不需要多工序多次装夹，减少加工过程中的精度损失，镂空区域的内圆角统一采用R3的标准圆角，匹配常规加工刀具的半径，不需要定制特殊刀具就能完成加工，有效控制零件的加工成本。结构表面没有多余的装饰特征，所有的棱边都做了C0.5的倒角处理，避免装配过程中割伤操作人员或者刮损线缆，和凸轮随动器配合的安装孔位做了铰孔处理，保证随动器安装后的同轴度，减少凸轮传动过程中的卡顿和异响问题。
