双孔曲面承托式凸轮传输基座

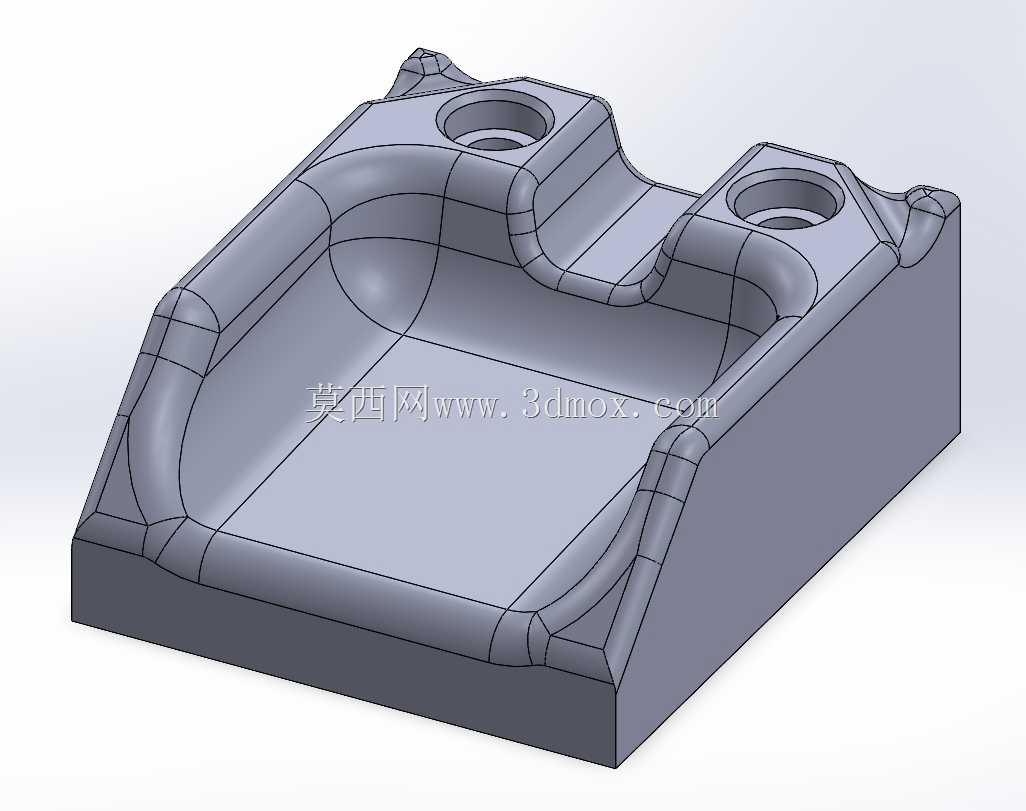

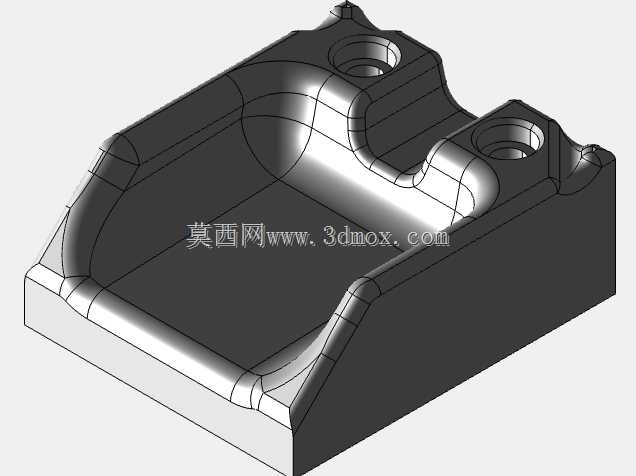

　　该凸轮传输基座属于3D CAM训练类机械承托构件，整体为一体式块状结构，主体采用下沉式曲面承托型腔设计，型腔四周设置连续顺滑的过渡圆角，既规避了直角应力集中问题，也可对上方搭载的凸轮传输组件形成侧向限位与贴合支撑。基座顶部左右对称布置两个带沉孔的安装柱，沉孔为同轴阶梯通孔结构，可直接穿入锁紧螺栓完成与上方执行机构的固定，安装柱与基座主体之间采用大弧度曲面过渡，在不额外增加加强筋的前提下提升柱根位置的抗弯折、抗冲击载荷能力。基座底部为平整实心安装面，可直接贴合设备工作台面或者工装固定板，四周侧壁做斜向拔模处理，既符合数控加工走刀逻辑，也能在铸件成型或者3D打印制作时顺利脱模。从实际应用场景来看，这类构件多用于小型自动化输送线、轻工凸轮进给机构的安装底座，也可作为教学场景下3D CAM编程实训的典型案例：曲面部分可练习五轴联动或者三轴曲面精加工的刀路规划，沉孔、平面部分可练习钻孔、镗孔、面铣等常规加工工序，覆盖从粗加工开料、半精加工清角到精加工光面的全流程工艺设计。设计思路上优先保证承托面的轮廓精度，型腔曲面的曲率变化连续无突变，加工时可采用球头刀沿曲面流线方向走刀，减少刀痕残留；两个安装孔的中心距、孔位同轴度均预留了装配公差，锁紧后不会出现基座与上方组件错位的问题。基座整体外轮廓为矩形，边角位置做局部加厚处理，承受凸轮往复运动产生的交变载荷时不会出现局部变形，侧壁的斜度同时兼顾了减重与刚性平衡，在去除多余材料的同时保留了载荷传递路径上的实体厚度，无需额外拼接组装即可作为独立支撑件使用。
