二维摄像头传输模块安装基座结构设计

　　在机器视觉检测、工业图像采集类设备的搭建过程中，二维摄像头的安装固定基座是直接影响成像稳定性、定位精度的核心结构件，很多现场调试阶段出现的画面抖动、焦距偏移、对位不准问题，追根溯源都和基座的结构设计合理性直接相关。这个基座采用整体式方块结构设计，主体为规整的长方体外形，六个安装基准面都预留了足够的铣削加工余量，能够适配普通立式加工中心一次装夹完成多面加工的工艺要求，不需要二次找正就能保证各形位公差控制在0.02mm以内，完全满足工业视觉类配件的安装精度要求。

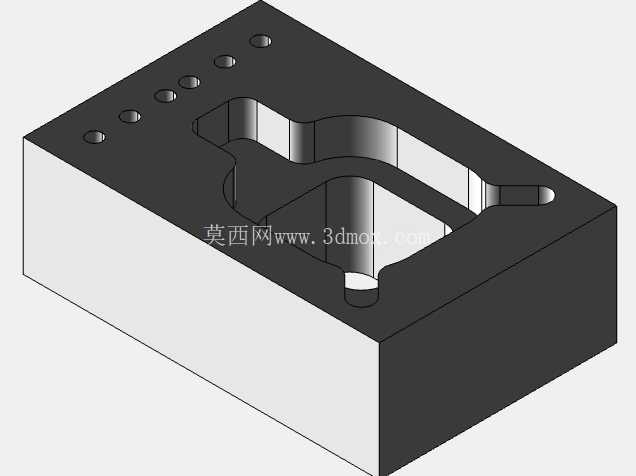

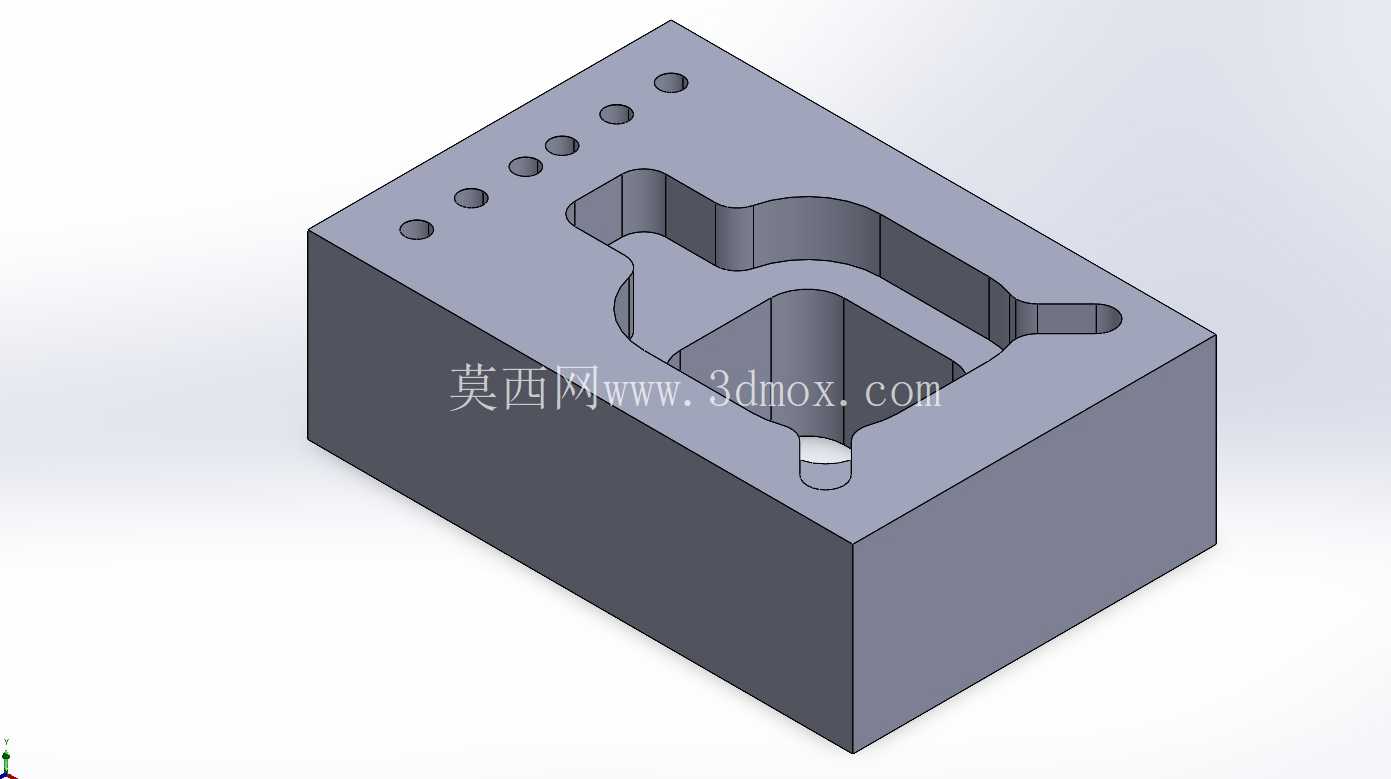

　　基座顶面设计有和二维摄像头传输模块外形完全匹配的仿形凹槽，凹槽轮廓并非简单的矩形挖槽，而是顺着模块的接插件、电路板凸起、镜头避让位做了随形轮廓设计，凹槽深度刚好匹配模块的安装高度，当模块嵌入凹槽后，顶面和基座上表面基本齐平，既可以避免外接线路拉扯导致模块移位，也能减少现场积灰落在模块接插位置造成的接触不良问题。凹槽内部预留了一个圆形的过线孔位，模块的信号传输线可以从这个孔位直接穿到基座下方，顺着设备的布线槽排布，不会出现线缆外露被剐蹭、拉扯的风险。

　　在基座顶面的一侧，均匀排布了六个圆形的定位孔，这些孔位并非统一规格，其中四个为M3螺纹安装孔，用于和上方的摄像头模块固定锁附，剩余两个为定位销孔，装配时先打入圆柱销完成位置定位，再锁入固定螺丝，能够完全消除装配间隙，避免设备运行过程中震动导致的模块位置偏移。孔位的排布间距经过反复校核，既避开了模块内部的电路板走线区域，也保证了锁附时的受力均匀，不会出现单端受力翘起的问题。

　　从安装边界来看，这个基座的整体长宽尺寸控制在120mm*80mm范围内，整体高度为50mm，属于紧凑型安装结构，既可以直接通过基座侧面的安装孔锁附在设备的型材机架上，也可以搭配小型滑台实现摄像头位置的微调，适配不同工作距离的成像需求。基座的四个边角都做了C2倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少边角磕碰导致的基准面变形问题。

　　在仿形凹槽的轮廓设计上，其中一段曲面采用了凸轮铣削的加工工艺成型，这段曲面刚好对应摄像头模块的镜头避让区域，曲面的弧度经过精准计算，既不会遮挡镜头的成像视场角，也能给镜头周边的补光灯条预留足够的安装空间，不会出现漏光影响成像质量的问题。凹槽的内壁粗糙度控制在Ra1.6以内，模块嵌入时不会出现卡滞，也不会因为间隙过大导致模块晃动。

　　实际应用场景中，这类基座多用于电子制造生产线的外观检测工位、物流分拣线的条码识别工位、小型设备的内置图像采集单元位置，相比拼接式的安装支架，整体式的基座结构抗震动性能更好，在设备连续长时间运行的工况下，不会出现支架连接处松动导致的画面偏移问题，能够减少日常运维的校准频次。设计阶段也充分考虑了加工工艺性，所有的内角都预留了R1的铣刀圆角，不需要做电火花清角处理，能够有效降低加工成本，缩短零件的生产周期。基座的底面设计了0.5mm深度的凹槽，安装时可以在凹槽内粘贴减震橡胶垫，进一步过滤设备运行传递的细微震动，保证摄像头成像的清晰度，即使在高速运动的分拣设备上使用，也能捕捉到清晰稳定的画面。
