卧式直插DC电源插座连接器结构设计

　　这款卧式直插DC电源连接器，是板载直流供电回路里最常用的接口元件之一，日常在消费类电子、小型工控板卡、便携检测设备、桌面型小型仪器里随处可见，主要承担外置直流电源适配器与设备内部电路的电力衔接功能，是低压直流供电场景下普及率极高的接口方案。

　　从实际选型应用的角度看，这类插座的适配场景覆盖极广，小到家用路由器、网络机顶盒、小型开发板，大到桌面式工控终端、便携检测仪器、小型外置驱动模块，只要是采用外置墙插式适配器供电、额定电流在5A以内、供电电压不超过24V的直流设备，都能匹配这款接口的参数区间。不同于贴片式封装的DC插座，这款采用卧式直插的安装结构，插脚穿过PCB板焊接固定后，整体结构的抗外力拉扯能力更强，日常使用中反复插拔电源插头时，不会因为外力晃动出现焊盘脱落、接口松动移位的问题，尤其适合使用场景中插拔频率较高、设备可能存在小幅移动的工况。

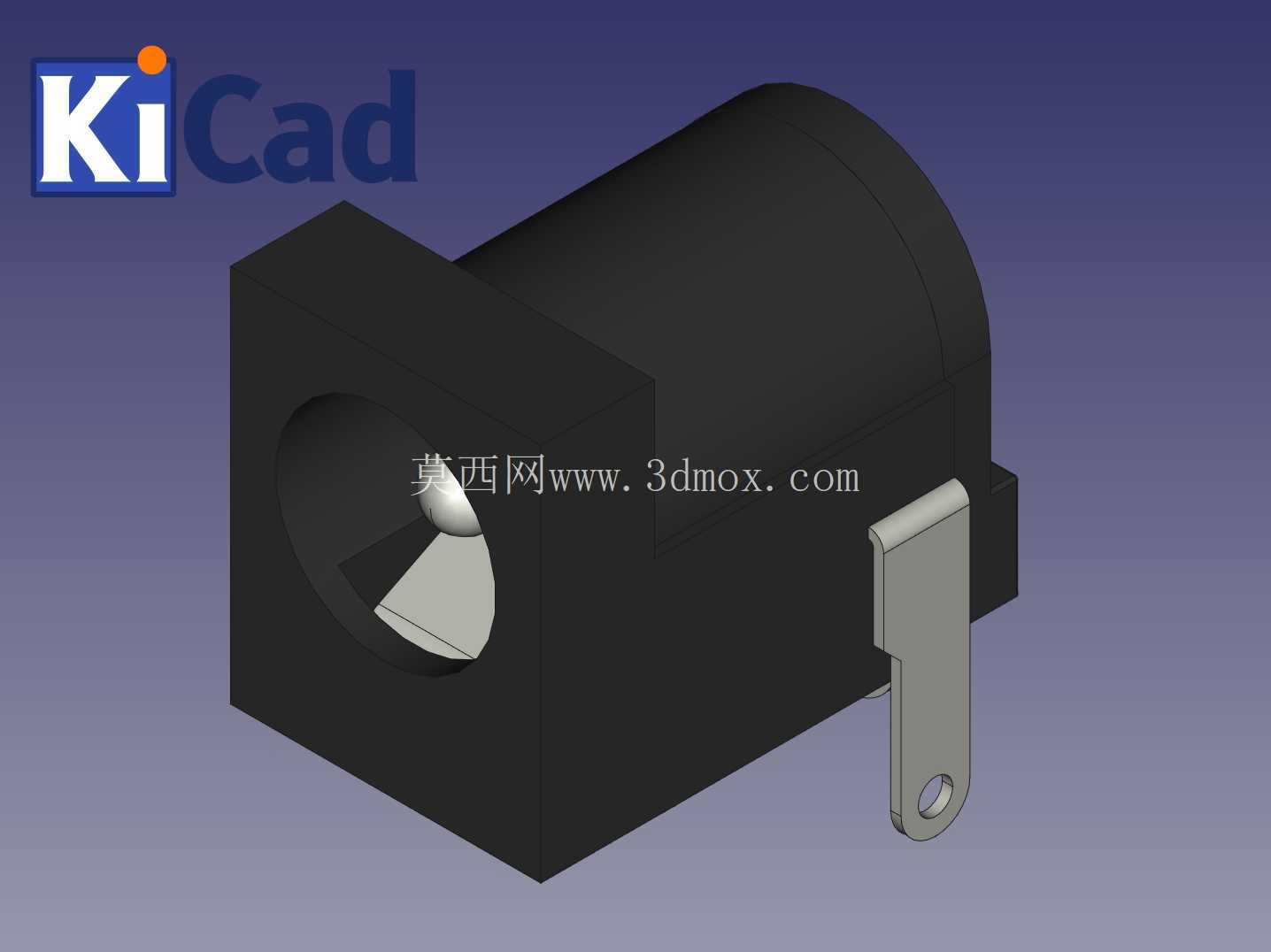

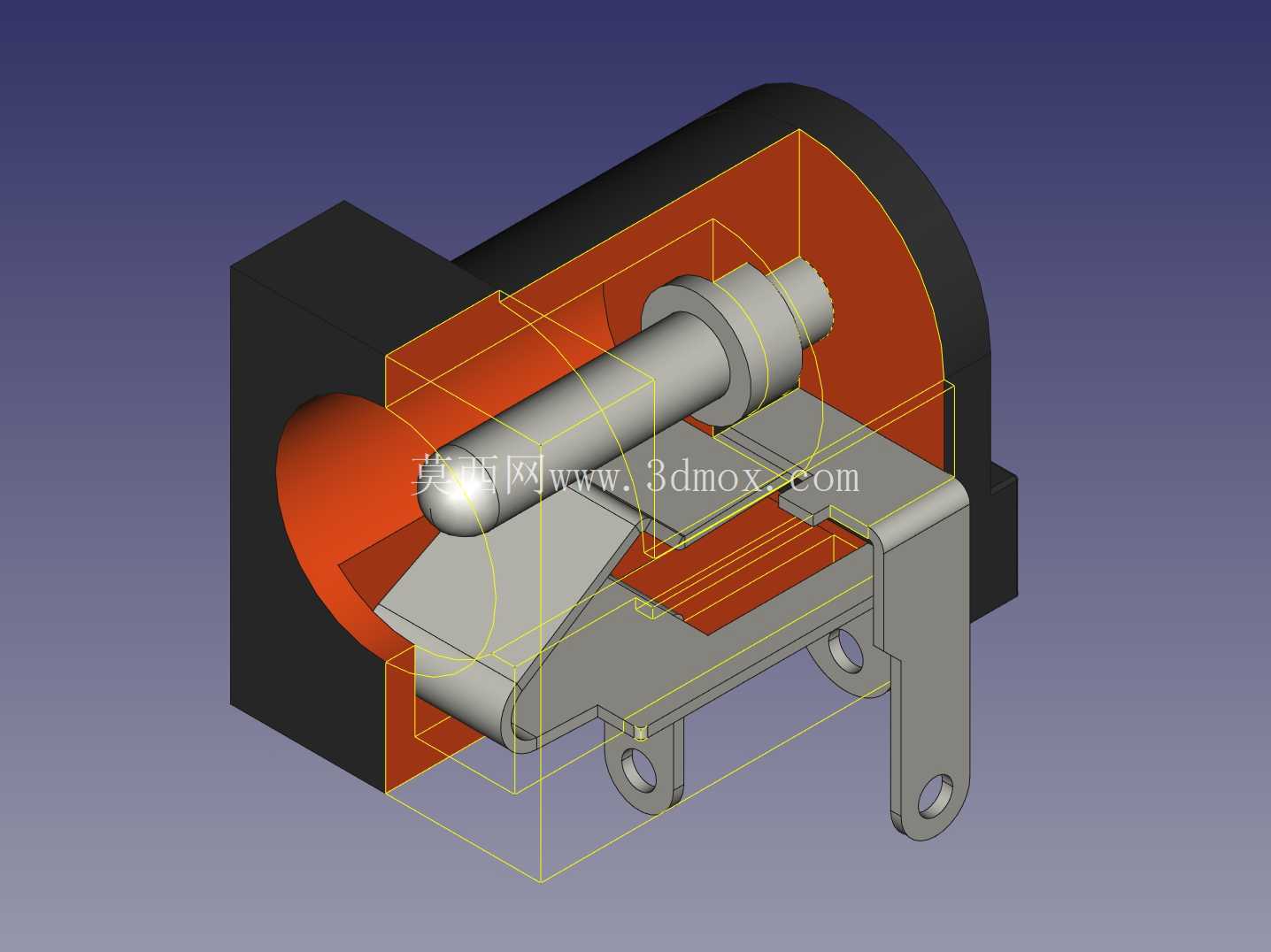

　　结构设计上，这款插座采用了方块式绝缘主体加圆柱形插接腔的经典布局，绝缘基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现焊接过程中基座变形、内部金属件移位的问题。内部的导电接触件采用弹性铜材冲压成型，中心接触端搭配侧边弹性接触片，能够和配套的DC公头形成稳定的双点接触，接触电阻控制在极低水平，大电流通过时不会出现异常发热的情况。侧边伸出的固定焊脚带有定位安装孔，除了穿过PCB的焊接引脚之外，这个固定脚能够额外分担插拔过程中的侧向力，把外力直接传导到PCB板体上，避免内部导电引脚承受反复的弯折应力，大幅提升接口的疲劳使用寿命，按照常规工况测试，正常插拔的循环寿命可以达到五千次以上，完全覆盖普通消费类电子、小型工业设备的全生命周期使用需求。

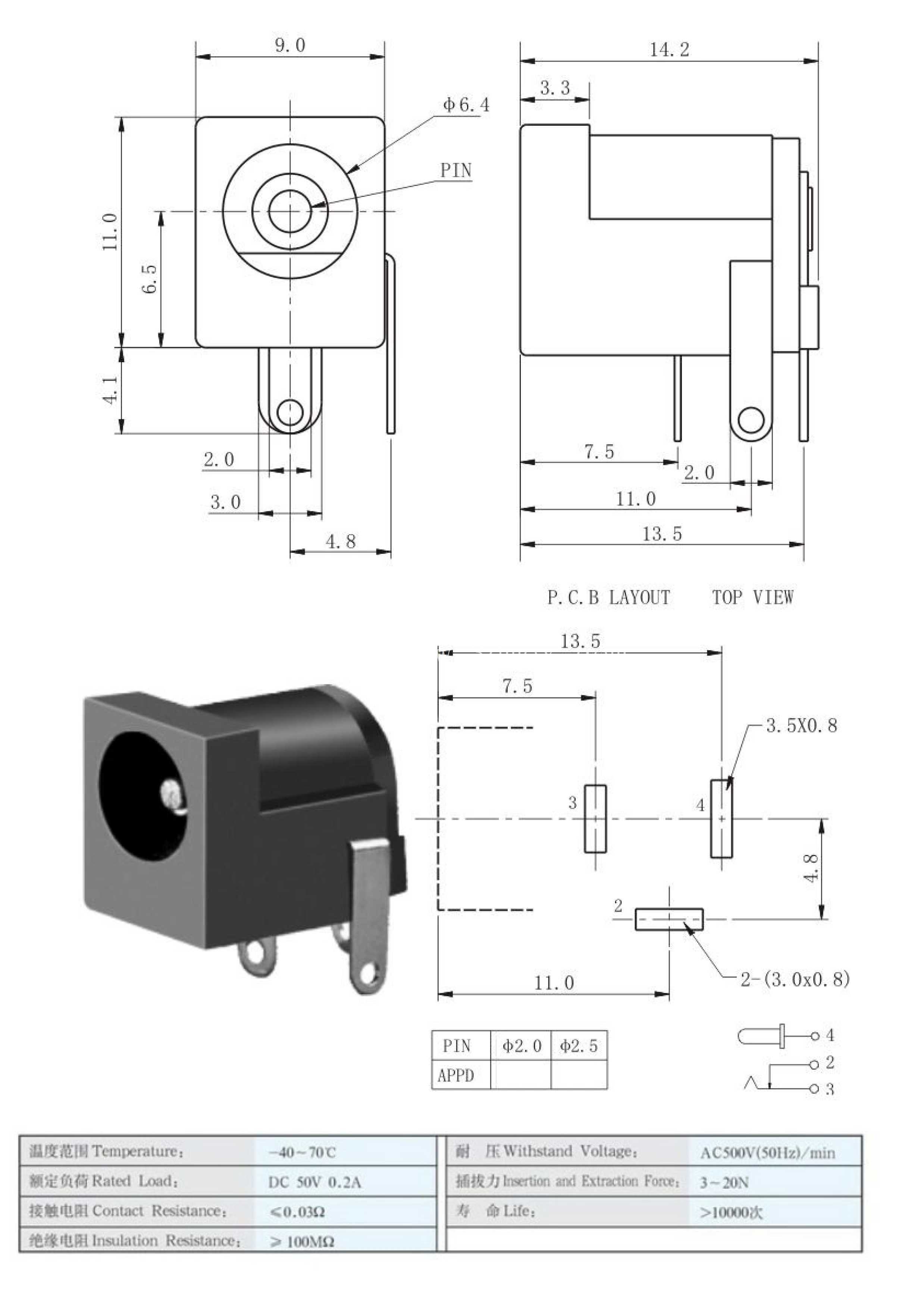

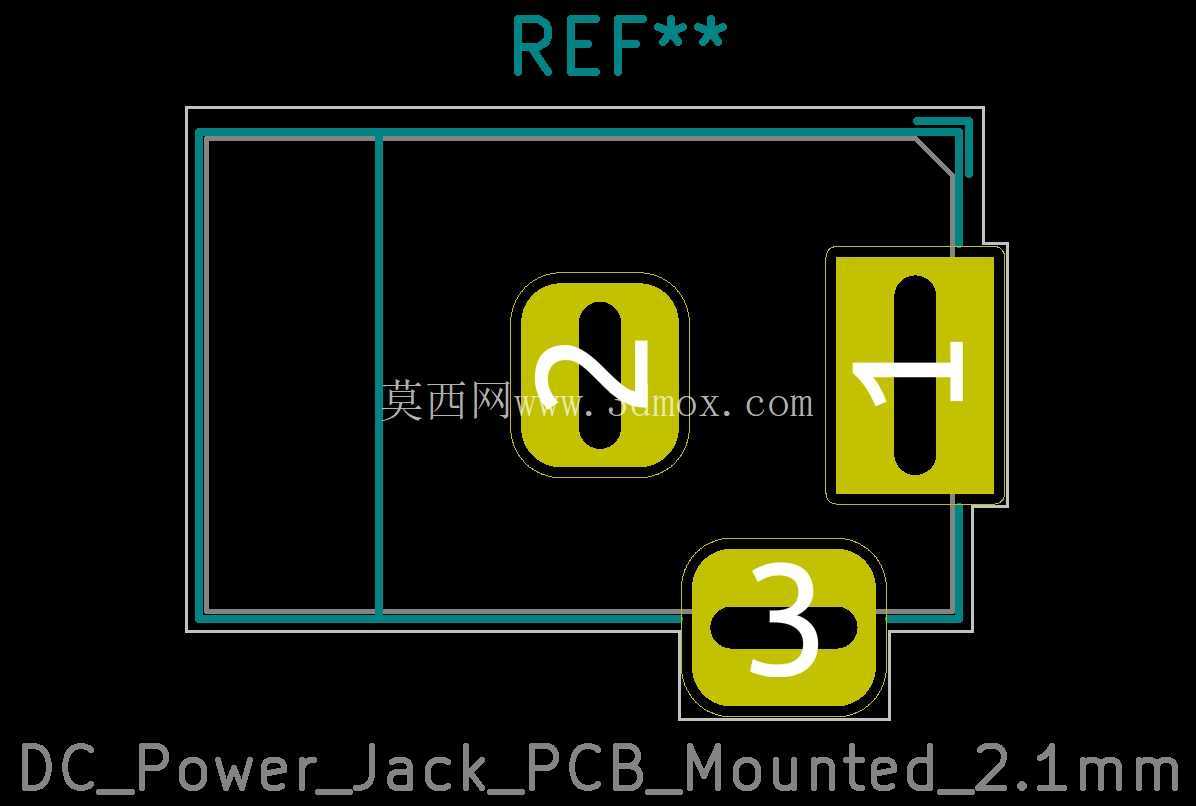

　　从安装边界的尺寸设计来看，这款卧式插座的整体高度控制得非常紧凑，安装在PCB上之后，凸出板卡表面的高度不会占用过多的设备内部空间，对于追求薄型化设计的小型电子设备非常友好。插接腔的开口朝向与PCB板面平行，电源插头从设备侧方水平插入，不会在设备垂直方向额外占用空间，设备外壳只需要在侧面对应位置开出匹配插接腔的圆形开孔，就能实现接口的外露装配，外壳开孔的公差适配范围较宽，不需要过高的机加工精度就能完成装配，能够有效降低外壳的加工成本。直插式的引脚排布按照标准2.54mm网格的PCB设计规范设置，画PCB封装时不需要额外调整孔位间距，直接适配常规的板卡布线规则，焊接时无论是手工焊接还是过波峰焊都能顺利完成，不会出现引脚对位不准、插不进板的问题。

　　在实际电路设计选型时，这款插座的参数冗余度足够应对绝大多数低压直流供电场景，5A的额定载流能力可以覆盖绝大多数小功率设备的供电需求，24V的额定耐压也能适配常见的12V、19V、24V适配器输出规格，-20℃到70℃的工作温度范围，既可以满足普通室内民用设备的使用环境要求，也能应对普通工业场景下的非极端温度工况。插拔力的设计也经过了实际使用场景的优化，插入力控制在30N以内，拔出力在3-30N区间，既不会因为插拔过松导致插头容易意外脱落，也不会因为插拔过紧导致用户插拔时需要用过大的力气，甚至带动设备移位。内部的绝缘结构做了防呆设计，反方向的插头无法插入插接腔，能够避免用户误插导致的电源正负极短路问题，从结构层面降低了使用过程中的故障风险。

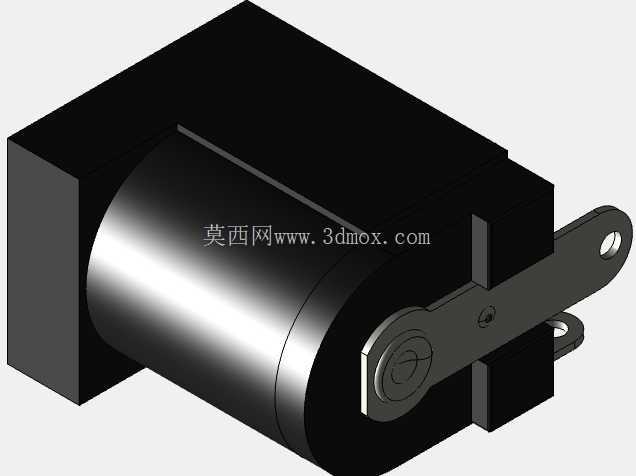

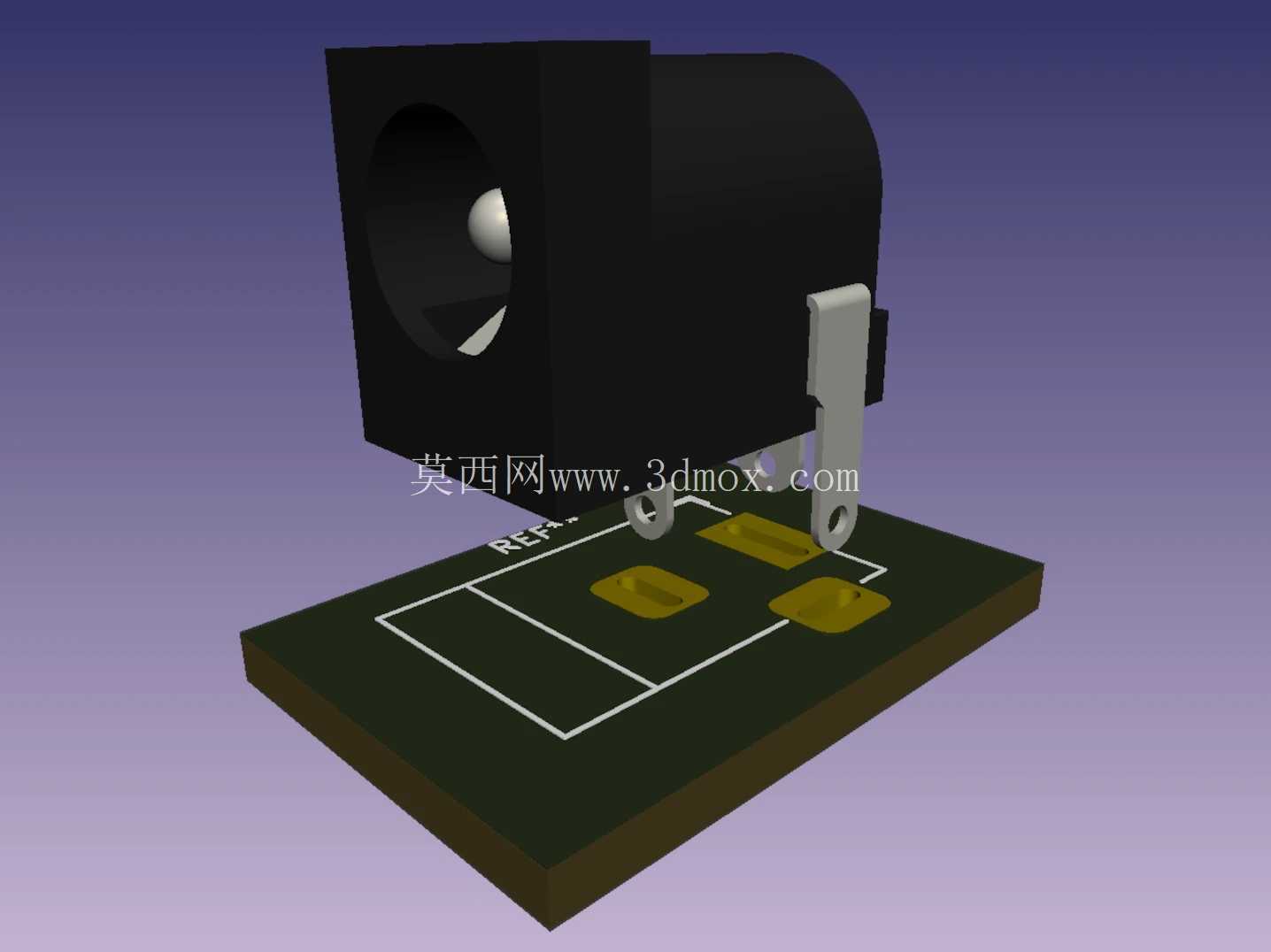

　　对于结构工程师和硬件工程师来说，这类通用型DC插座的三维模型可以直接导入设计文件中，用来核对设备外壳的开孔位置、内部的空间避让距离，提前排查接口和周边元件、外壳结构的干涉问题，不需要自己从零开始测绘建模，能够大幅缩短板卡和设备结构的设计周期。建模时还原了插座的所有细节特征，包括绝缘基座的倒角、金属引脚的弯折角度、固定脚的安装孔位、插接腔的内部深度，导入装配后可以直接用来做干涉检查、装配模拟，确保实际生产时的装配精度，避免因为建模尺寸偏差导致开模后出现接口对位不准、插头插不到位的问题。
