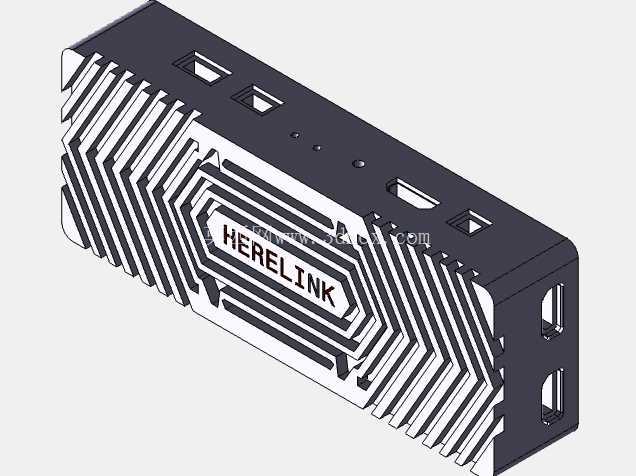

Herelink数传地面端散热壳体结构设计

　　这款壳体结构主要面向无人机地面控制链路的数传终端设备配套使用，在工业级无人机巡检、测绘、植保作业场景中，数传终端需要长时间持续传输高清图传与控制指令，设备内部射频模块、主控芯片会持续产生高热量，若散热结构设计不合理，很容易出现高温降频、链路中断甚至元器件烧毁的问题，直接影响飞行作业的安全性与稳定性。从结构设计逻辑来看，整个壳体采用一体化铣削成型的思路，主体材质选用6061-T6铝合金，兼顾导热效率与结构强度，同时控制整体重量满足便携使用需求。壳体表面的斜向交错鳍片并非装饰性设计，鳍片间距控制在2.5mm，高度4mm，既保证自然对流状态下的空气流通效率，避免鳍片过密积灰堵塞散热通道，也能在搭配侧边轴流风扇时形成定向风道，快速带走芯片传导到壳体的热量；鳍片表面做了硬质阳极氧化处理，在提升表面耐磨性能的同时，不会明显降低铝合金的导热系数。壳体上的接口开孔完全匹配Herelink数传模块的硬件布局，侧面预留的两个矩形开孔对应数传天线接口，端面的两个Type-C规格开孔分别对应数据传输与供电接口，顶面的三个小圆孔对应设备状态指示灯的透光位，所有开孔边缘都做了0.3mm的倒角处理，避免装配时刮伤连接线材的绝缘层，同时也能减少应力集中，避免壳体受外力冲击时从开孔位置开裂。安装边界方面，壳体整体长宽尺寸控制在120mm*60mm，总厚度22mm，属于紧凑型数传终端的常规安装尺寸，既可以通过壳体四角预留的M2.5螺丝孔固定在地面站控制面板的嵌入式安装位，也可以搭配配套的卡扣支架固定在无人机遥控器的扩展安装位，安装孔位的公差控制在±0.05mm，保证和标准遥控器扩展架的互换性，不需要额外做转接件就能完成装配。内部的腔体结构做了分区设计，主控芯片对应的位置预留了0.2mm的凸台，装配时可以直接贴合导热硅胶垫，减少接触热阻，射频模块对应的腔体位置做了局部避空，避免金属壳体遮挡射频信号影响传输距离，同时腔体内部的筋条既做了结构加强，也能作为内部电路板的定位柱，装配时不需要额外打胶就能固定电路板位置，提升装配效率。在实际工况验证中，这款壳体在环境温度35℃、设备满功率持续传输4K图传的状态下，壳体表面最高温度控制在48℃以内，内部芯片温度始终维持在额定工作温度区间，不会触发高温保护；同时壳体的边角都做了R2的圆角处理，户外作业时即使发生轻微磕碰，也不会出现尖锐边角划伤操作人员的问题，鳍片的交错布局也提升了壳体的抗扭强度，从1.2米高度自由跌落至水泥地面时，壳体不会出现开裂变形，内部电路板也不会因为冲击出现移位。不同于常规塑料壳体的设计，这款全金属散热壳体把散热结构和设备防护外壳整合为一体，不需要额外加装散热片，既压缩了设备的整体体积，也减少了零部件数量，降低后期装配与维护的成本，适配工业级无人机作业中复杂的户外使用环境，满足长时间连续作业的可靠性要求。
