标准AA规格干电池三维结构设计

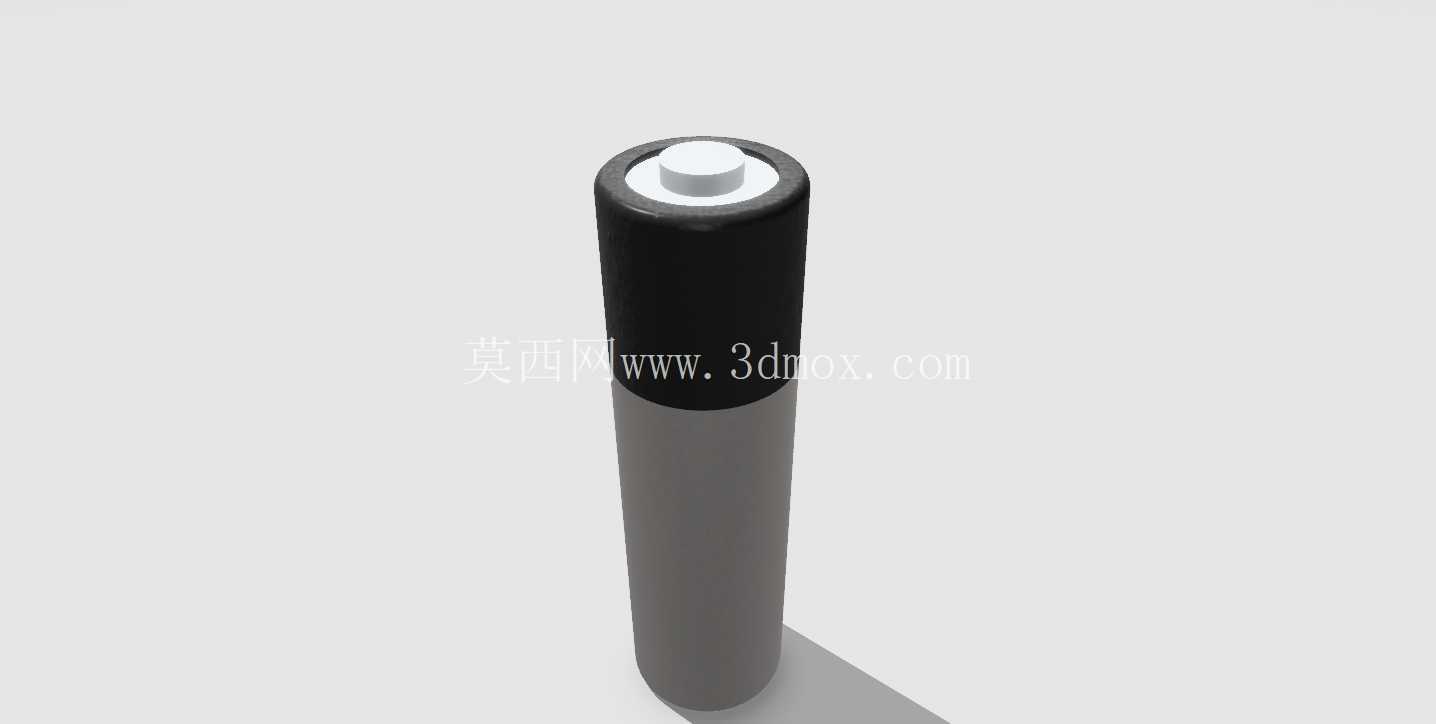

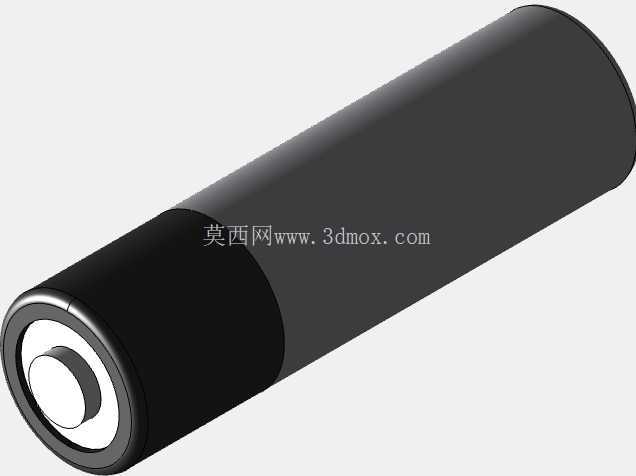

　　在日常消费电子、小型工控检测终端、家用便携电器的供电方案选型中，AA规格圆柱电池是应用覆盖范围极广的一类独立供电单元，这类圆柱型供电部件的三维结构建模，需要兼顾实际生产装配的公差配合、终端设备电池仓的安装适配边界，以及外观结构与实物的一致性还原。从结构设计逻辑来看，这款AA电池的整体采用同轴圆柱构型，主体分为三个核心结构段：顶部的正极凸起端、中部的电芯包裹壳体段、底部的负极平底端。顶部正极采用凸起的圆形金属端帽设计，端帽边缘做了微小的圆弧过渡处理，避免装配时刮蹭电池仓的正极接触弹片，端帽的凸起高度严格匹配通用AA电池的行业通用尺寸，确保装入电池仓后能够可靠压接接触弹片，不会出现接触不良的虚接问题。中部的壳体分为上下两段视觉区分区域，上段靠近正极的部分采用黑色包覆层，对应实际产品中的密封绝缘套区域，主要作用是隔绝正极金属端帽与钢壳主体的电气连接，避免正负极短路，下段为银灰色的钢质壳体主体，是容纳内部电芯、电解液、集流体的核心腔体结构，壳体的壁厚设计参考量产干电池的实际参数，保证三维模型在做电池仓干涉检查时，能够准确模拟真实电池的外轮廓尺寸，不会出现模型尺寸偏松或偏紧导致的装配验证失效问题。底部的负极端面为平整的金属平面，边缘同样做了卷边圆弧处理，对应实际生产中钢壳的卷边封口结构，这个位置的平整度直接影响与电池仓负极弹簧的接触可靠性，建模时严格保证端面与圆柱轴线的垂直度，避免出现端面倾斜导致的接触压力不均问题。从实际应用场景的适配角度来说，这类AA电池的三维模型，主要用于各类使用AA电池供电的产品结构设计阶段的装配验证，比如手持红外测温仪、无线键鼠、小型万用表、家用遥控器、便携手电筒、工控现场的小型无线传感终端等产品，在设计电池仓结构时，可以直接调用该模型进行干涉检查、间隙验证、弹片压缩量模拟，不需要反复测量实物电池的尺寸参数，能够大幅缩短结构设计的验证周期。在建模思路上，这款模型优先保证外轮廓的尺寸精度，所有外部尺寸均严格遵循AA电池的行业通用规范，总长度、圆柱外径、正极凸起高度、负极端面的平面度都与量产实物保持一致，对于内部的电芯、集流体等不可见结构，在面向结构装配验证的版本中做了简化处理，既保证模型的轻量化，不会占用过多的装配资源，又能完全满足外部装配验证的需求。如果是面向电池生产工艺的建模需求，还可以在现有外轮廓模型的基础上，进一步拆解内部的正极环、隔膜、负极锌膏、集流体铜针、密封胶圈、底部防爆阀等细分结构，但对于大多数终端产品的结构设计工程师来说，精准的外轮廓模型已经足够完成电池仓的设计验证工作。在安装边界的考量上，这款模型的圆柱面做了严格的同轴度约束，整个圆柱段的直径公差控制在量产电池的允许偏差范围内，在模拟电池装入电池仓的过程中，可以准确计算电池仓内壁与电池壳体之间的配合间隙，通常这个间隙需要控制在0.1-0.2mm之间，既保证电池能够顺畅装入取出，不会出现卡滞问题，又不会因为间隙过大导致电池在仓内晃动，影响接触可靠性。顶部正极凸起的直径与高度，也匹配行业通用的电池弹片接触区尺寸，确保弹片的接触点能够完全落在正极端帽的平面区域，不会出现滑出端帽导致的断电问题。底部负极的平面直径，也适配常用的塔形弹簧、片式弹簧的接触尺寸，保证弹簧的顶端能够完全贴合在负极端面上，提供足够的接触压力。另外，模型表面的视觉分区也还原了量产电池的外观特征，黑色绝缘段与灰色钢壳段的分界位置清晰，在做产品渲染、装配爆炸图制作时，能够直观区分电池的不同结构区域，提升技术文档、产品说明书的展示效果。对于结构设计从业者来说，这类标准化的通用零部件三维模型，是日常设计工作中高频调用的基础素材，精准的模型能够避免因为尺寸偏差导致的后期开模问题，减少设计迭代的次数，比如在设计电池仓的卡扣、仓盖结构时，可以直接用该模型模拟电池装入后的位置，验证仓盖关闭后是否会挤压电池正极，是否会出现电池反向装反的防呆结构干涉问题，这些验证工作如果没有精准的三维模型支撑，仅靠二维尺寸标注很容易出现疏漏，导致后期开模后需要修改模具，造成不必要的成本损失。
