摩托车轮胎三维结构设计与胎纹布局方案

　　日常做两轮行走机构配套设计时，轮胎是最容易被初入结构岗的工程师忽略的核心部件，很多人习惯直接调用通用件库的现成轮胎模型，却很少结合实际使用场景调整胎体弧度、胎纹走向与安装配合尺寸，最终做出来的整车装配要么出现胎侧与前叉、后平叉的运动干涉，要么胎纹排水、抓地性能完全不匹配目标使用路况。这次的轮胎结构设计，首先从安装边界倒推整体尺寸：胎圈位置的内径严格匹配对应规格轮辋的安装止口直径，胎圈与轮辋贴合的锥面角度按照通用轮辋标准设定，保证充气后胎圈能均匀压实在轮辋密封面上，不会出现高速转动下的漏气、胎圈脱开风险。胎体的断面弧度没有采用通用乘用车轮胎的扁平设计，而是结合两轮车行驶时的大角度侧倾需求，将胎肩位置做了圆弧过渡，侧倾时胎面能逐步接地，

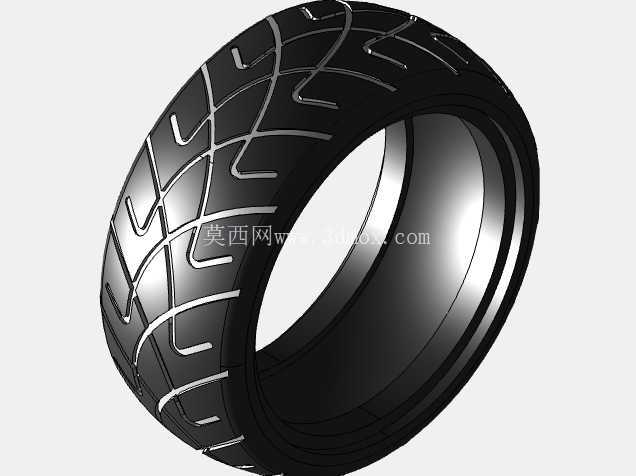

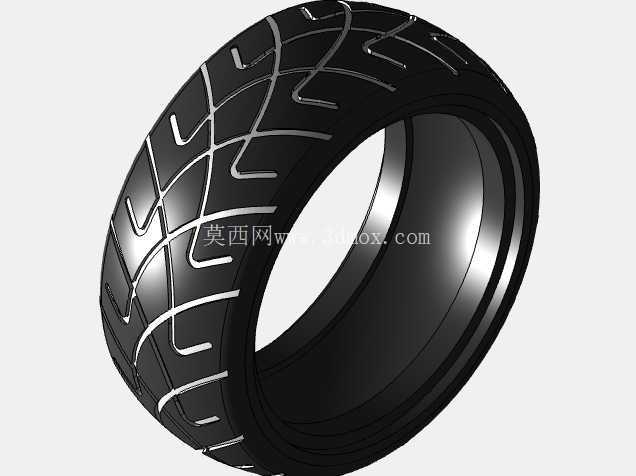

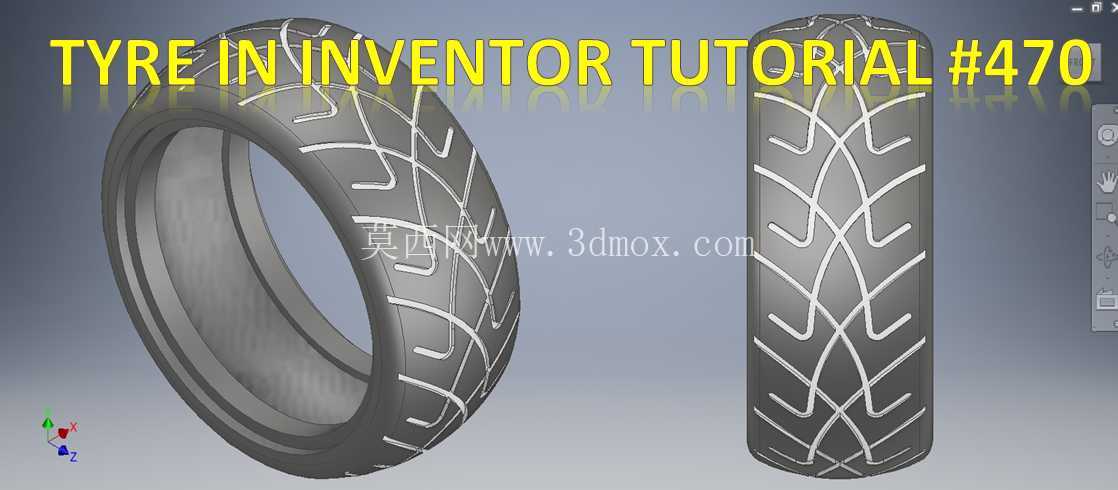

　　不会出现胎肩棱角突然接触地面导致的抓地力突变。胎纹的布局完全围绕两轮车的行驶受力特点设计：主排水槽采用连续的交错斜向布局，从胎面中心向胎肩方向延伸，直线行驶时中心位置的连续胶面能保证干地抓地力，湿滑路面上积水可以顺着斜向槽快速从胎肩位置排出，避免水滑现象；胎纹的沟槽深度根据不同使用场景做了差异化设定，中心区域沟槽深度稍浅，保证日常通勤行驶的耐磨性能，胎肩位置沟槽深度适当增加，侧倾过弯时能快速划破路面水膜，提升弯道抓地力。很多工程师做轮胎建模时容易忽略胎体内部的层级结构示意，这次的模型在胎面下方预留了带束层、帘布层的结构分层参考，做整车有限元分析时，可以直接根据分层结构赋予不同的材料属性，模拟不同胎压下的胎体变形量，

　　校核轮胎与周边挡泥板、车架部件的最小运动间隙，避免满载或者过坑洼路面时胎体变形过大剐蹭周边部件。设计过程中特意调整了胎侧的厚度分布，胎圈位置厚度最大，保证与轮辋配合的结构强度，胎侧中间位置适当减薄，提升行驶时的缓冲性能，过滤路面细碎颠簸，胎肩位置厚度再次增加，避免侧倾过弯时胎肩过度变形导致的操控滞后。另外胎纹的边角位置都做了小圆弧过渡处理，避免应力集中导致的胎纹块早期开裂，延长轮胎实际使用寿命。做安装匹配校核时，要注意轮胎的最大外径尺寸，要结合前叉的转向角度、后平叉的上下摆动行程，预留足够的安全间隙，尤其是前轮转向到最大角度时，胎侧不能与前叉立管、挡泥板支架发生剐蹭，后轮在减震器压缩到极限行程时，胎面顶部不能与后座下方的车架、

　　泥瓦部件发生碰撞。很多初做两轮车设计的工程师，容易直接照搬其他车型的轮胎尺寸，忽略自身车型的整备质量、设计最高时速对应的轮胎负荷指数、速度级别对应的结构强度要求，这次的模型在胎体结构上预留了参数化调整接口，可以根据不同的负荷要求调整帘布层的层数、胎面胶的厚度，适配不同排量、不同定位的两轮车型需求，不管是日常通勤的小排量踏板车，还是偏向运动性能的跨骑车型，都能通过参数调整快速得到匹配的轮胎结构。另外胎面的接地印痕形状也做了优化，标准胎压下接地印痕为矩形，中心与胎肩位置的接地压力均匀分布，避免局部压力过大导致的偏磨现象，日常行驶中能保证轮胎磨损均匀，提升使用寿命。
