执行器阀用板式活塞结构设计

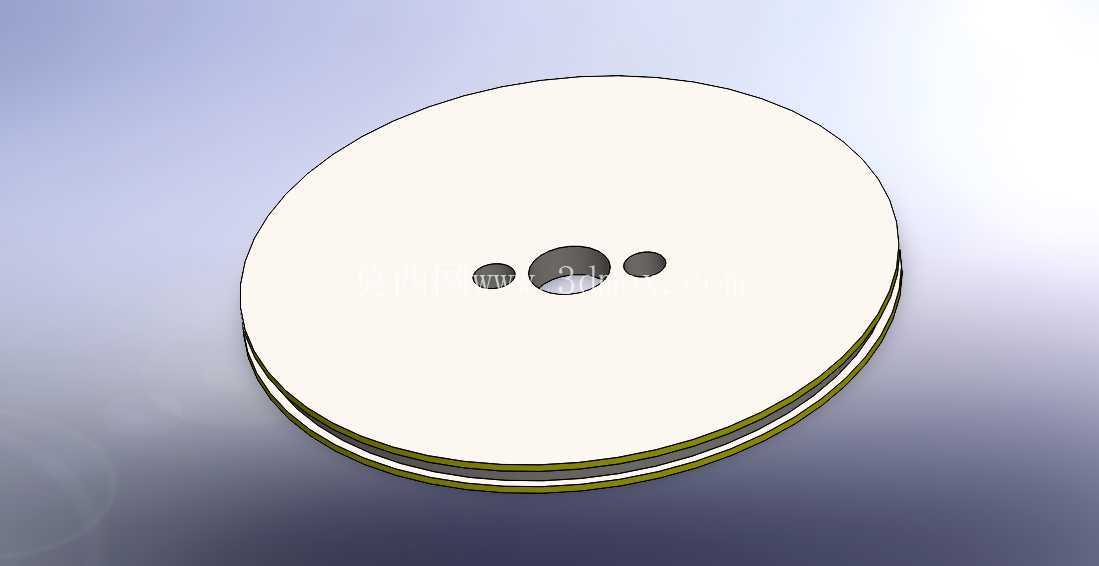

　　这款板式活塞采用了薄型圆盘式主体结构，整体为对称回转体构型，主体盘面的厚度经过受力校核优化，既避免了厚度过大带来的运动件惯量提升、响应滞后问题，也杜绝了厚度不足导致的承压时盘面形变、密封面贴合不严的隐患。盘面中心设置的通孔为阀杆装配孔，孔径与阀杆直径采用过渡配合公差，装配时通过销钉或者锁紧螺母实现活塞与阀杆的刚性连接，保证活塞的轴向位移可以无间隙传递到阀杆，带动阀芯完成启闭动作；中心孔两侧对称布置的两个小孔为工艺定位孔，在活塞外圆密封槽车削、端面精加工工序中，可通过这两个孔完成工件的装夹定位，保证加工时的形位公差满足设计要求，同时在部分双导杆结构的执行器中，这两个孔也可作为导杆穿过的导向孔，避免活塞在缸体内运动时出现偏磨、在工业流体控制管路系统中，执行器阀作为管路通断、流量调节的核心执行终端，其内部运动组件的加工精度与结构合理性，直接决定了整阀的响应速度、密封可靠性与运行寿命，板式活塞作为气动、液动类执行器阀内部的核心承压传动零件，承担着将介质压力能转化为阀杆轴向推力的关键作用，是连接动力腔与阀杆动作端的核心受力构件。这类板式活塞的常规应用场景覆盖了石化管路输送、化工过程控制、市政水务管网调节、工业蒸汽系统通断等多个工业领域，在需要大推力启闭、高频次动作的直行程执行器阀内部，板式活塞相比传统柱塞式活塞拥有更大的有效承压面积，在同等输入介质压力下可以输出更大的轴向推力，适配大口径、高压力等级阀门的驱动需求。从结构设计逻辑来看，

　　卡滞的问题。活塞外圆位置设置了两道环形密封槽，用于装配孔用格莱圈或者O型密封圈，密封槽的槽宽、槽深尺寸严格匹配对应规格密封件的安装尺寸，槽口位置做了微小的倒角处理，避免装配密封件时割伤橡胶圈唇口，两道密封槽的间距经过计算，保证活塞在缸体内全行程运动时，不会出现两道密封同时越过缸体通气孔的情况，避免动力腔压力卸荷、推力不足的故障。从安装边界来看，这类板式活塞的外圆直径与执行器缸体内径采用间隙配合，配合间隙控制在0.02-0.05mm区间，既保证活塞运动时不会与缸体内壁发生硬摩擦，也避免间隙过大导致密封件挤出、内泄漏量超标的问题；活塞的整体厚度小于执行器缸体内部的运动腔宽度，预留出足够的行程余量，保证阀门全开、

　　全关位置时活塞不会与缸体端盖发生刚性碰撞。在实际选型应用中，这类板式活塞的材质通常根据输送介质的特性选择，常规压缩空气驱动场景下采用硬质铝合金加工，表面做硬质阳极氧化处理，提升表面耐磨性与抗腐蚀能力；在有腐蚀性介质、水基液压油驱动的场景下，则采用304或者316不锈钢材质加工，避免长期使用后出现锈蚀、表面剥落导致密封件磨损的问题。设计这类活塞时，需要重点关注盘面的平面度公差，两端面的平面度需要控制在0.01mm以内，保证活塞与缸体端盖、缓冲垫接触时受力均匀，不会出现局部应力集中导致的零件变形；同时所有棱边都需要做倒钝处理，去除加工毛刺，避免装配过程中毛刺脱落进入密封面，造成密封件划伤、介质泄漏的故障。在实际运行过程中，

　　板式活塞随输入介质的压力变化在缸体内做往复直线运动，当动力腔通入压力介质时，介质压力均匀作用在活塞端面上，推动活塞带动阀杆向阀门开启或者关闭的方向运动，当介质压力卸荷时，复位弹簧推动活塞回到初始位置，完成一次动作循环；相比其他结构的活塞，板式活塞的结构更简单，加工工序更少，成本更低，同时受力更均匀，在大口径执行器阀中应用时，稳定性远优于其他构型的活塞零件。建模过程中需要重点还原密封槽的尺寸精度、各孔的位置度公差，以及端面的倒角细节，保证模型导入工程图模块后可以直接输出符合加工要求的图纸，不需要额外进行尺寸修正；同时对称式的结构设计也降低了加工时的装夹难度，一次装夹即可完成外圆、端面、密封槽的加工，两个侧孔可通过分度头装夹完成钻削，有效提升批量加工时的生产效率。
