PHS30杆端关节轴承球头结构设计

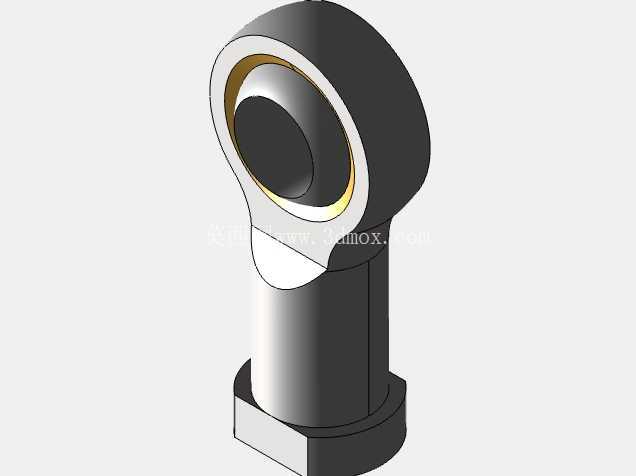

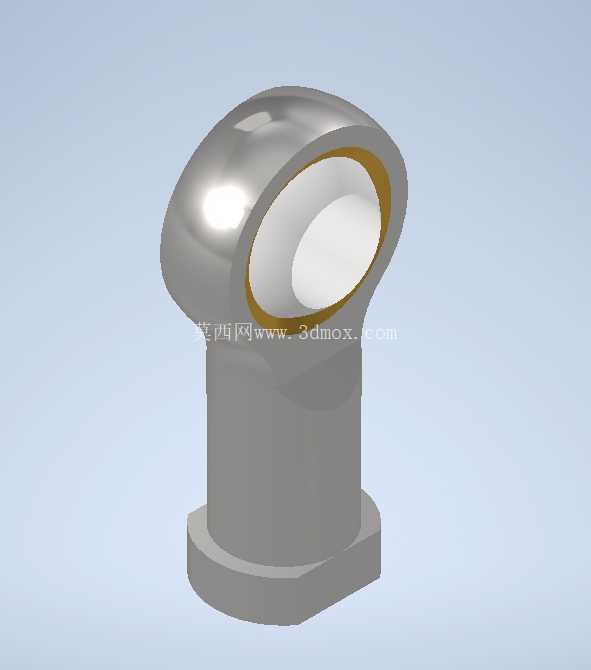

　　在各类需要小角度摆动、往复回转以及倾斜传动的机械铰接点位，杆端球头关节件是应用频次极高的连接部件，这款PHS30规格的杆端球头，核心适配内径30毫米的铰接销轴，在自动化生产线连杆机构、工程机械操纵连杆、汽车悬挂稳定杆连接、轻工设备往复摆臂结构中都能见到同结构部件的身影。不同于常规深沟球轴承仅能承受径向载荷的特性，这类带杆端安装座的球头关节，可同时承受径向载荷与两个方向的轴向载荷，能补偿连接部件之间的同轴度误差，适配安装面存在一定角度偏差的装配场景，避免刚性连接在设备运行过程中因应力集中出现的杆体断裂、连接螺栓剪切失效问题。从结构设计逻辑来看，该部件采用一体式杆座加镶嵌内圈的结构形式，下部的安装基座带切边定位结构，安装时可通过基座底部的平面与安装面贴合，切边结构可配合定位销或者安装槽限制部件自身的周向转动，避免铰接点在反复摆动过程中出现杆座跟转、连接松动的问题。上部的球头外圈采用圆滑过渡的曲面结构，没有尖锐的应力集中棱角，在承受冲击载荷时，应力可顺着曲面均匀分散到杆座主体，不会在转角位置出现应力突变导致的部件开裂。内圈与外环球面之间预留了合适的配合间隙，既保证内圈可在一定角度范围内灵活偏转，又不会因间隙过大导致铰接点出现旷量，影响设备传动精度。从安装边界尺寸来看，该部件杆体部分的直径适配常规30毫米规格关节轴承的安装座尺寸，基座的安装面尺寸可匹配常见的连杆端部安装槽，安装时不需要对现有连杆结构做大幅修改，可直接替换同规格的老旧损坏部件。在实际选型应用中，需要注意该类球头关节的摆动角度范围，安装时要保证部件在设备全行程摆动过程中，球头外圈不会与周边结构件发生运动干涉，同时要预留合适的润滑空间，定期向球面配合位置加注润滑脂，降低球面配合面的磨损速率，延长部件的整体使用寿命。不同于剖分式杆端关节的结构，这款一体式球头结构的整体刚性更强，在承受较大冲击载荷的工况下，不会出现外圈合模位置开裂的问题，适合在载荷波动较大、存在一定冲击的铰接点位使用。设计建模过程中，球面配合面的同轴度、杆体与安装基座的垂直度是需要重点控制的形位公差，若球面同轴度偏差过大，会导致内圈转动卡滞，摆动阻力大幅提升，加快配合面的磨损；若杆体与基座垂直度超差，安装后会出现铰接点偏载，导致局部应力过大，缩短部件使用寿命。在三维建模过程中，需要重点还原球面的配合精度、基座切边的定位尺寸、安装端面的平面度要求，这些细节直接影响后续生产加工的成品合格率，也决定了部件在实际装配时能否顺利适配现有安装结构。
