小公差铰接式万向传动关节结构

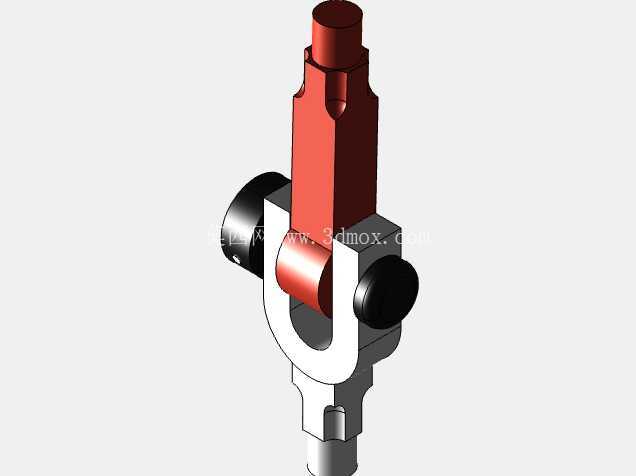

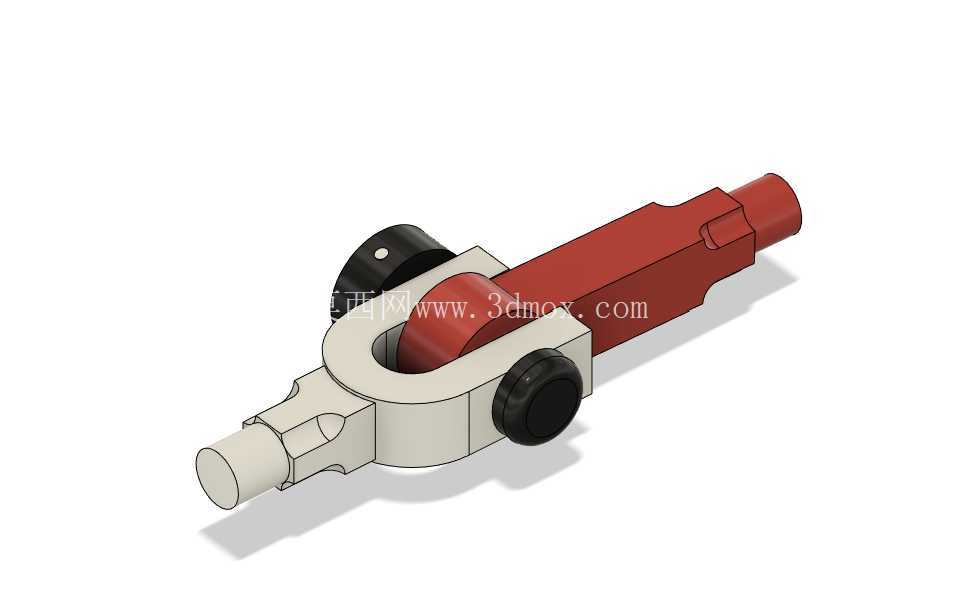

　　这类铰接关节结构，在轻工自动化输送线、小型工装夹具的角度调节模块、桌面级精密实验设备的姿态调整机构里应用十分广泛，核心作用是实现两个连接构件之间的定角度范围摆动传动，同时在摆动过程中保持连接刚性，不会出现非预期的径向窜动。从结构设计逻辑来看，整个关节采用叉形座配合销轴的经典铰接布局，叉形座的U型开口尺寸经过公差匹配，刚好容纳上端的红色连接轴段，两侧的黑色销轴组件穿过叉形座侧壁与连接轴的径向孔配合，形成稳定的回转副。设计时特意将销轴的端面做了圆弧过渡处理，避免安装时销轴与孔位边缘发生卡滞，同时销轴与孔的配合选用过渡配合，既保证转动时的顺滑度，又能控制径向间隙在极小范围内，满足小公差传动的精度要求。上端的连接轴做了阶梯轴结构，顶部的圆柱段是对外连接的接口，可以直接插入配套构件的安装孔内，通过侧面的扁位结构传递扭矩，避免轴与安装孔之间发生相对转动；轴身靠近铰接位置的环形凸台，是轴向定位的基准面，安装时凸台下端面与配套构件的端面贴合，就能确定关节的轴向安装位置，不需要额外加装调整垫片。叉形座的下端同样做了缩径的连接柱，柱身上的扁位结构和上端轴段的扁位作用一致，都是为了周向防转，保证扭矩传递的可靠性。在实际安装边界上，整个关节的回转中心位于两侧销轴的轴心连线处，设计选型时需要重点核算摆动角度范围，避免连接轴摆动时与叉形座的U型开口边缘发生干涉，通常这类小公差关节的单方向摆动角度可以控制在±30°范围内，完全满足多数小型调节机构的角度需求。从受力特性来看，整个关节的载荷主要通过两侧的销轴传递，叉形座的两个侧壁厚度经过强度校核，能够承受额定范围内的径向载荷与摆动扭矩，不会在长期往复摆动过程中出现侧壁变形导致的间隙变大问题。设计时特意将铰接副的摩擦面做了等接触面积设计，销轴与轴孔的接触长度一致，避免局部应力集中导致的磨损不均，延长关节的使用寿命。在3D打印或者机加工试制阶段，需要重点关注铰接孔的位置度公差，两侧孔的同轴度误差必须控制在0.02mm以内，否则装配后会出现转动卡滞、摆动阻力过大的问题；连接轴与叉形座配合的圆弧面，轮廓度公差也要严格控制，保证摆动过程中接触面的间隙均匀，不会出现松紧不一的情况。这类关节结构相比传统的球铰结构，摆动轨迹是固定平面内的回转运动，不会出现多自由度的窜动，在需要定平面角度调节的场景下，定位精度更高，刚性更好，不需要额外的锁紧结构就能保持调整后的姿态，适合用在对姿态稳定性有要求的小型设备上。比如在小型视觉检测设备的相机角度调节支架上，用这类关节替代球铰，可以避免相机在设备运行振动时出现角度偏移，保证检测视野的稳定性；在小型工装的压紧臂调节结构里，这类关节可以快速调整压紧臂的角度，调整后依靠配合公差带来的阻尼保持位置，不需要额外拧紧锁紧螺母，操作效率更高。建模过程中，所有配合面的拔模角度都做了针对性处理，如果是采用3D打印工艺制作，铰接孔的内壁不需要额外留抛光余量，因为设计时已经考虑了小公差配合的间隙，打印后只需要去除支撑毛刺就能直接装配；如果是采用金属机加工工艺，销轴可以选用标准的圆柱销，降低加工成本，叉形座和连接轴的材料可以根据载荷需求选用铝合金或者工程塑料，轻量化的同时满足强度要求。
