内径30毫米带座减震枕套结构设计

　　这款内径30mm的枕套结构，核心应用场景覆盖交流稳压器内部减震铰接、小型输送设备从动辊支撑、轻工机械连杆浮动连接等需要径向缓冲、允许小角度偏转的安装位，区别于刚性轴承座的硬连接特性，内嵌的非金属衬套可以吸收设备运行中产生的高频微幅振动，避免金属构件间的硬接触磨损，同时补偿安装过程中产生的微小同轴度误差，降低装配对位的精度要求，提升现场安装的容错率。

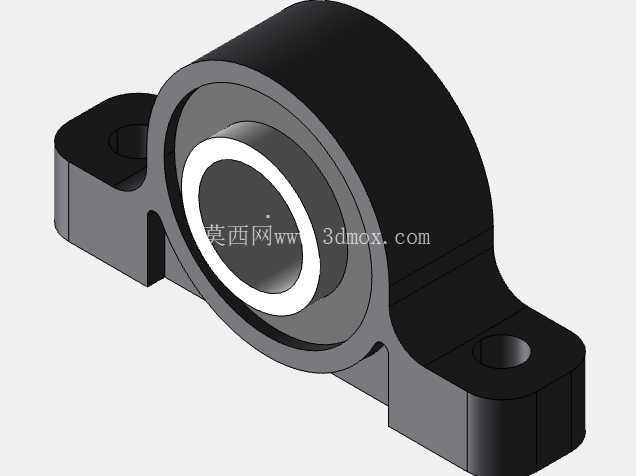

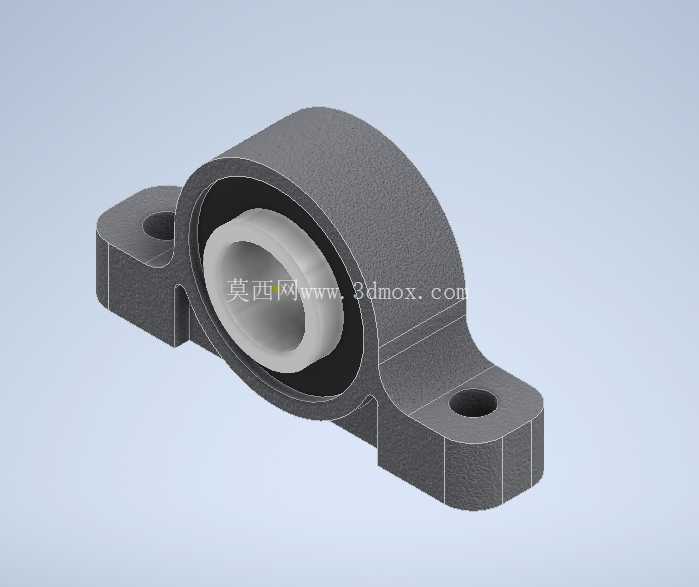

　　从结构设计逻辑来看，整体采用菱形双耳安装布局，两个安装孔分布在主体两侧的延展翼板上，安装孔位的中心距经过匹配常规30mm轴径配套的安装空间设定，翼板厚度与主体承载段做了等强度过渡，避免应力集中在翼板与主体的衔接位置，主体的弧形外轮廓并非造型需求，而是在满足衬套压装抱紧力的前提下，尽可能削减非承载区域的材料厚度，降低整体自重同时减少压铸或机加工过程中的材料损耗。内嵌的衬套内径严格控制在30mm，与配套轴径采用间隙配合，配合公差选取适合手动装配的区间，不需要额外压装工具即可完成轴与衬套的装配，衬套与外部金属座体之间采用过盈压装配合，压装后衬套不会随轴转动产生轴向窜动或周向滑移，保证长期运行的结构稳定性。

　　实际选型使用时需要注意安装边界：两个安装孔的孔径适配常规M8规格的连接螺栓，安装面需要保证至少80%以上的贴合度，避免翼板受螺栓锁紧力产生变形，衬套允许的最大偏转角度不超过3度，超出该角度会导致衬套局部应力过大加速磨损，径向承载能力匹配30mm轴径对应的常规轻载传动场景，不适合重载冲击的传动工位。设计过程中优先考虑了衬套的可更换性，金属座体的衬套安装孔两端做了微小的倒角导向，当衬套磨损到极限间隙时，可以使用简易工具从一端将旧衬套顶出，压入新衬套即可完成维护，不需要整体更换整个支座，大幅降低设备后期的维护成本。

　　不同于标准立式轴承座的结构，这款枕套的安装面为整体平面，不需要额外加工定位止口，安装时只需要将支座贴合在安装基板上，锁紧两个连接螺栓即可完成固定，对安装面的加工精度要求更低，适合应用在钣金机架、型材机架这类加工精度不高的设备框架上。衬套材质选取具备自润滑特性的非金属材料，日常运行不需要额外加注润滑脂，不会产生油污污染，适合用在对洁净度有一定要求的电子设备、食品包装轻工设备内部。结构的所有棱边都做了R1左右的圆角过渡，避免加工和装配过程中锐边划伤操作人员，同时减少应力集中点，提升金属构件的疲劳强度。在三维建模过程中，所有配合面的尺寸都按照实际加工公差做了补偿，衬套的压装过盈量控制在合理区间，既保证压装后的抱紧力足够，又不会因为过盈量过大导致衬套内孔收缩变形，影响轴的装配间隙。翼板上的安装孔做了沉头设计吗？不，这款结构的安装孔为通孔，适配不同长度的连接螺栓，可以根据安装基板的厚度选择对应长度的螺栓，不需要对螺栓头做沉头避让，进一步降低安装面的加工要求。主体的高度尺寸经过优化，保证轴安装完成后，轴的中心高与同规格标准轴承座的中心高保持一致，在设备改造替换时可以直接互换，不需要调整周边构件的安装位置。
