大吨位平衡悬挂承载连接构件设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790954
  • 大吨位平衡悬挂承载连接构件设计
  • 大吨位平衡悬挂承载连接构件设计
  • 大吨位平衡悬挂承载连接构件设计
  • 大吨位平衡悬挂承载连接构件设计
  • 大吨位平衡悬挂承载连接构件设计
  • 大吨位平衡悬挂承载连接构件设计

  在重型矿用运输、大吨位非道路工程车辆的行走系统设计中,平衡承载构件的结构合理性直接决定了整机的载荷分配能力与复杂路况下的通过性,本次呈现的260吨级平衡承载连接结构,正是针对大吨位铰接式重载设备的载荷传递需求开发的核心承载部件。从实际工况适配角度看,这类构件主要应用于多轴重载车辆的相邻车桥之间,替代传统刚性连接结构,在车辆经过凹凸不平的非铺装路面时,通过自身的铰接转动自由度,将上部车架传递的垂直载荷均匀分配到两侧车轮上,避免单轮载荷过大引发的爆胎、桥壳变形甚至结构断裂问题,尤其在矿山露天开采现场、重型设备转运场地这类路面平整度差、载荷波动大的场景中,该结构的可靠性直接影响整机的出勤率与运维成本。

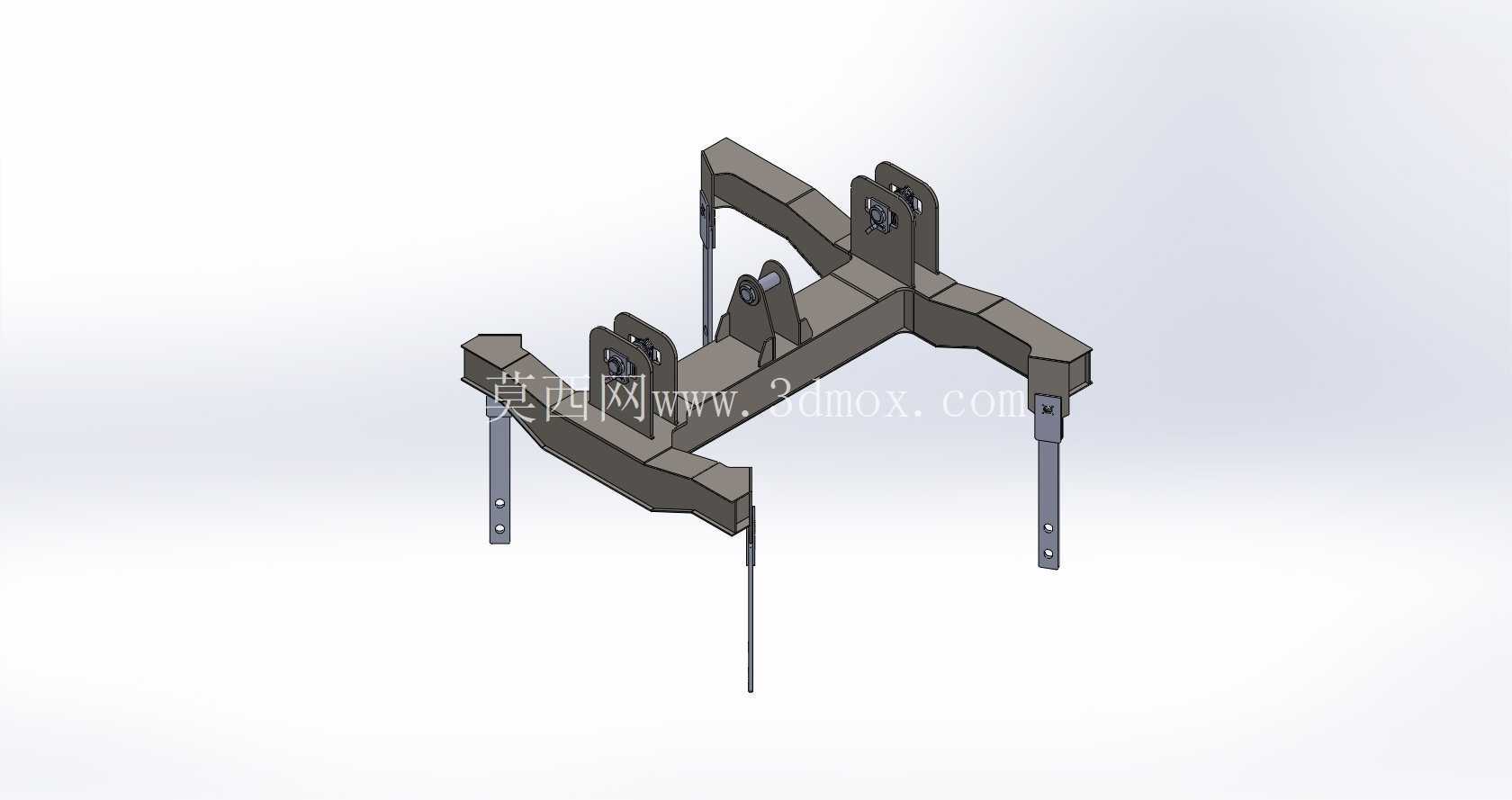

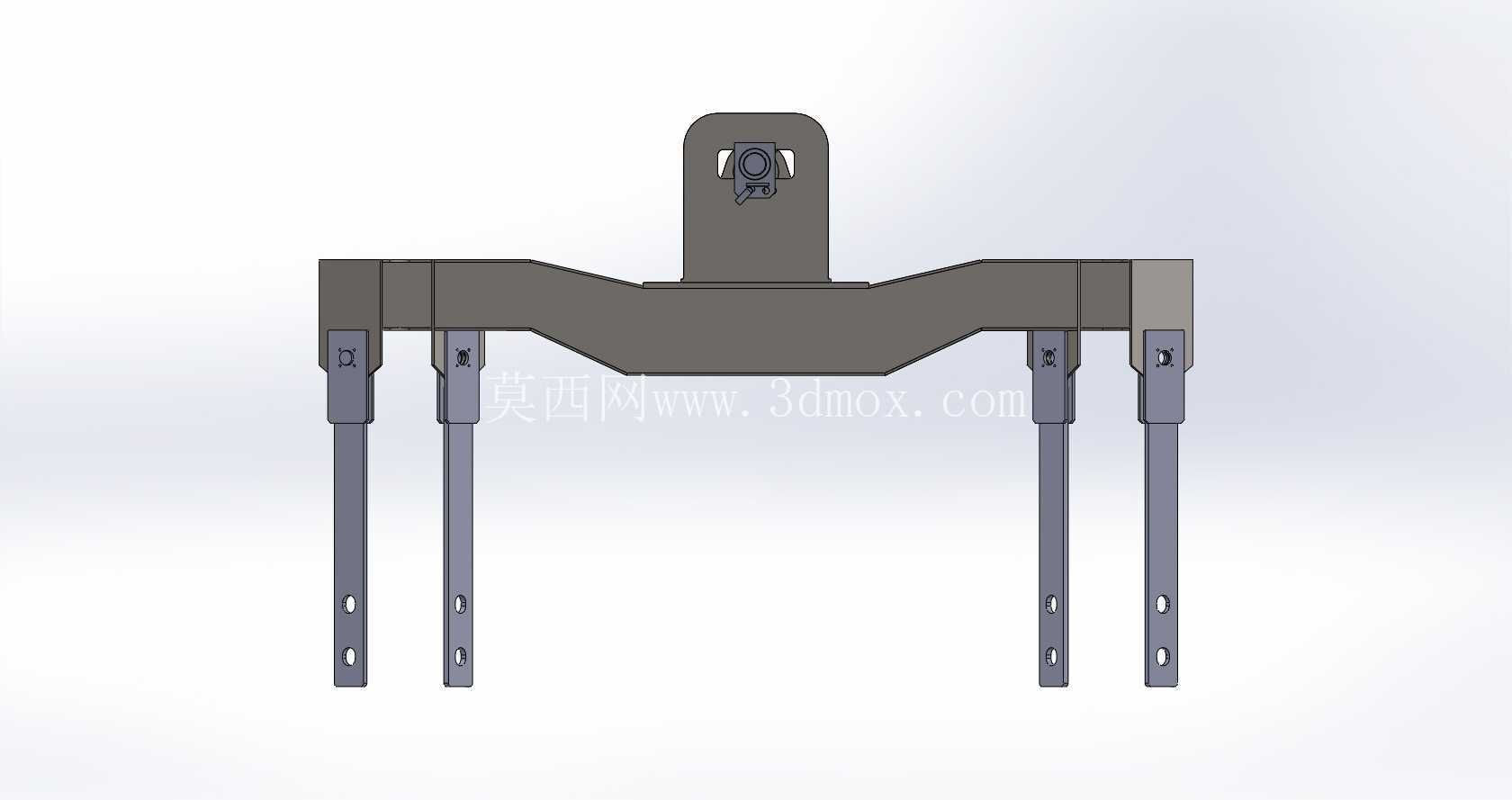

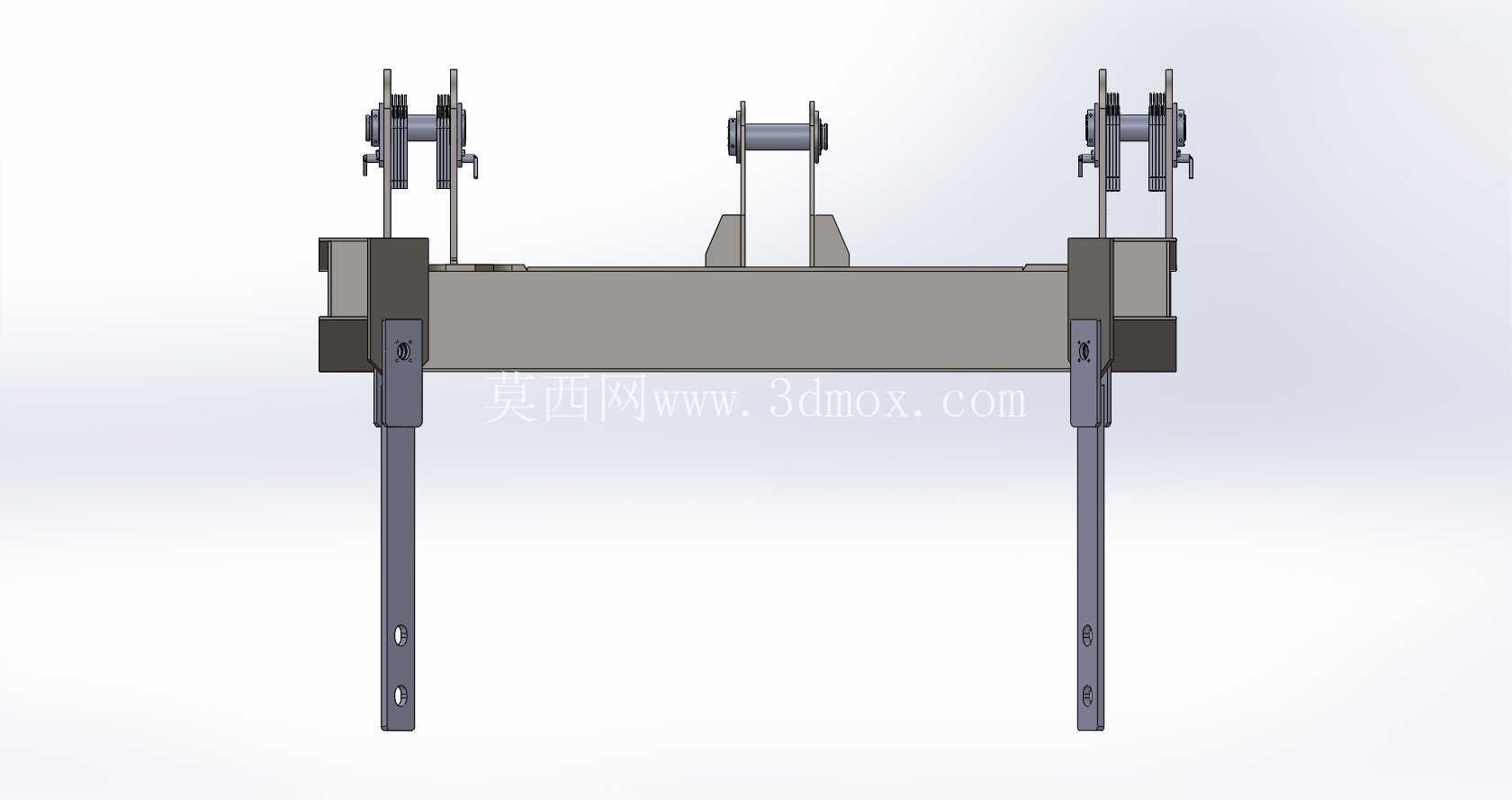

  从结构功能设计逻辑来看,整个构件采用对称式箱型梁作为主体承载框架,中部设置多组同轴铰接耳板,用于与车架底部的平衡销轴配合,实现整个平衡梁绕销轴的小幅摆动,摆动角度范围根据实际应用场景的路面落差设定,通常控制在正负12度以内,既保证足够的路面适应能力,又避免摆动幅度过大引发的传动部件干涉。梁体向两侧延伸的末端设置了垂向布置的拉杆安装位,用于连接下方的车桥固定座,拉杆采用可调长度设计,装配时可通过调整拉杆长度补偿制造误差,同时在车辆制动、加速过程中传递纵向力,避免平衡梁承受额外的纵向冲击载荷。铰接耳板位置设计了加厚的镶套安装孔,孔内可装配自润滑铜套或滚动轴承,降低铰接位置的磨损速率,延长部件的维护周期,耳板与箱型梁主体的连接位置采用大圆弧过渡结构,避免应力集中引发的疲劳裂纹,这一细节在重载交变载荷工况下尤为关键,很多早期平衡梁结构的失效都源于过渡圆角过小导致的应力集中。

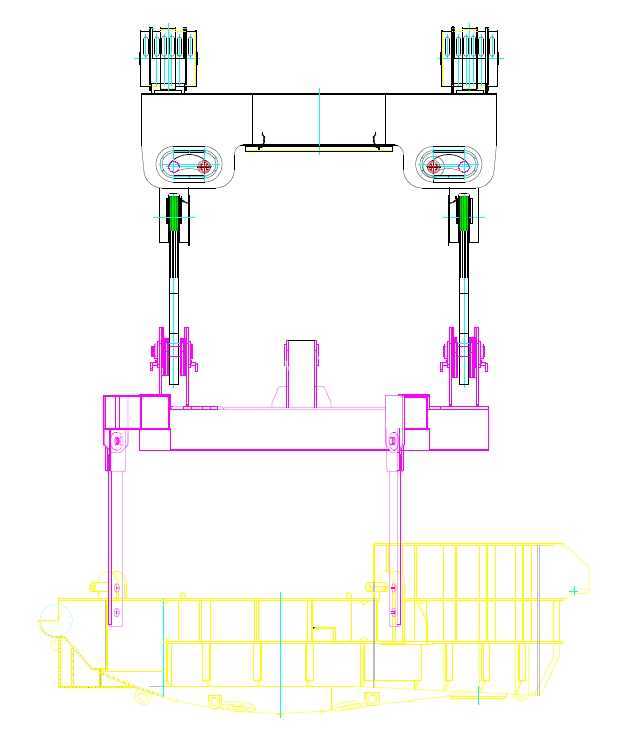

  从安装边界与尺寸匹配角度来说,该结构的整体宽度根据配套车桥的轮距设定,中部铰接点的高度需要与车架底部的安装座高度匹配,保证整车重心高度处于设计范围内,两侧拉杆的安装孔距需要与车桥上方的安装座孔位完全对齐,避免装配时出现强制装配引发的内应力。箱型梁的截面尺寸根据额定承载260吨的载荷工况计算得出,翼板与腹板的板厚选择需要同时满足静强度与疲劳强度要求,在满足强度要求的前提下,通过在梁体非主要承载区域开设工艺减重孔,降低构件自身重量,减少整车的簧下质量,提升行走系统的响应特性。整个结构的所有铰接位置都设计了润滑脂加注通道,可在不拆解结构的情况下完成铰接副的润滑保养,适配矿山场景下低维护成本的使用需求。

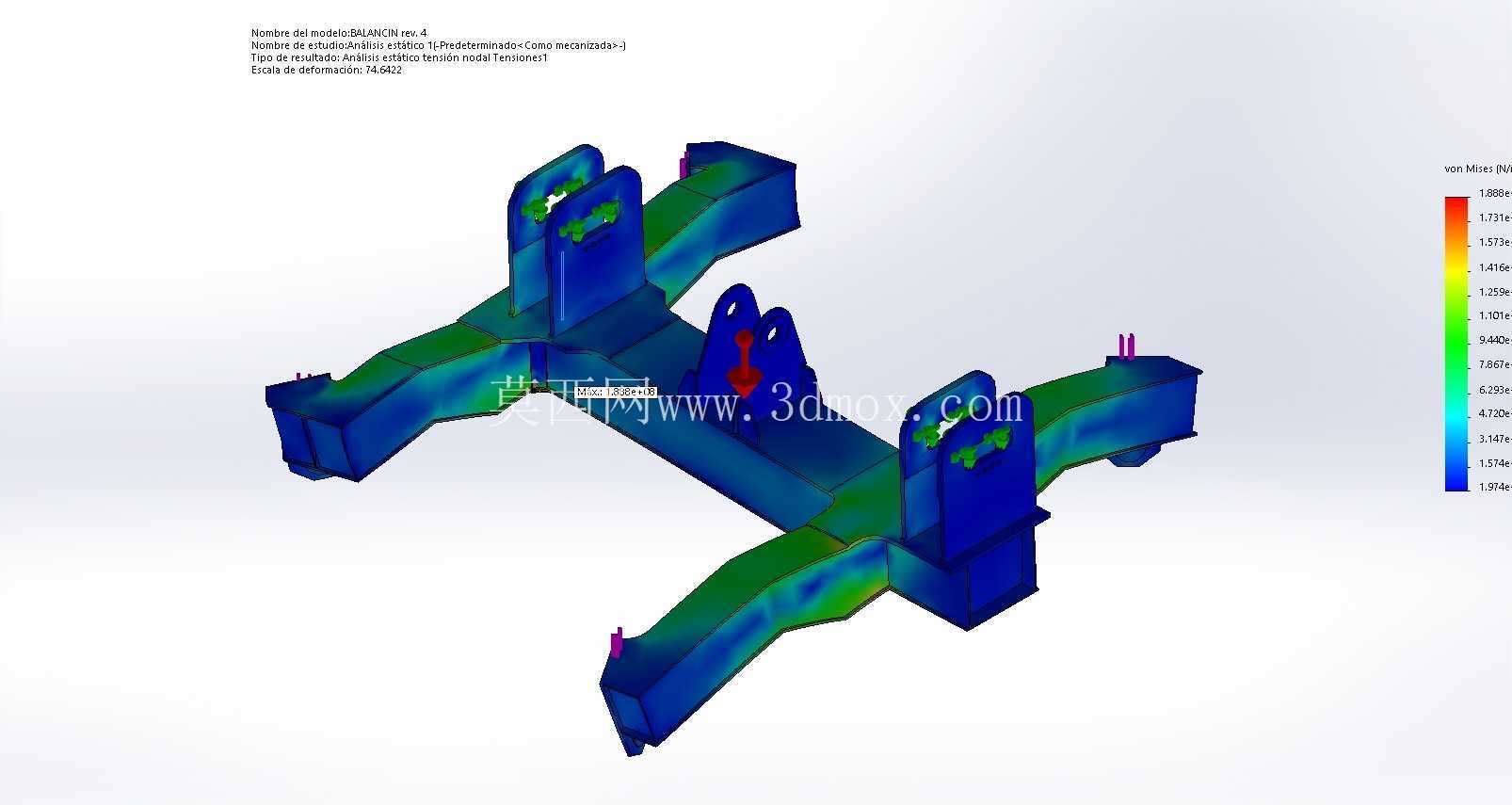

  在实际建模过程中,需要重点验证几个关键位置的尺寸公差:中部铰接孔的同轴度直接影响销轴的装配难度与受力状态,建模时需要严格控制同轴度公差在0.1mm以内;两侧拉杆安装孔的位置度需要与车桥安装位匹配,避免装配后拉杆出现偏斜引发的附加弯矩;梁体的焊接坡口设计需要符合重载焊接结构的工艺要求,所有承载焊缝都采用全焊透结构,建模时需要预留足够的焊脚尺寸空间,避免实际生产时出现焊缝强度不足的问题。不同于轻载设备的平衡结构,大吨位平衡构件的设计不能单纯依靠理论计算,还需要结合实际工况的载荷谱进行疲劳校核,比如在满载状态下经过单边凸起路面时的极限载荷工况、斜向过坎时的扭转载荷工况,都需要在建模阶段进行运动干涉检查与强度仿真,确保结构在各种极限工况下都不会出现塑性变形。
