重载拖曳式平板运输手推车结构设计

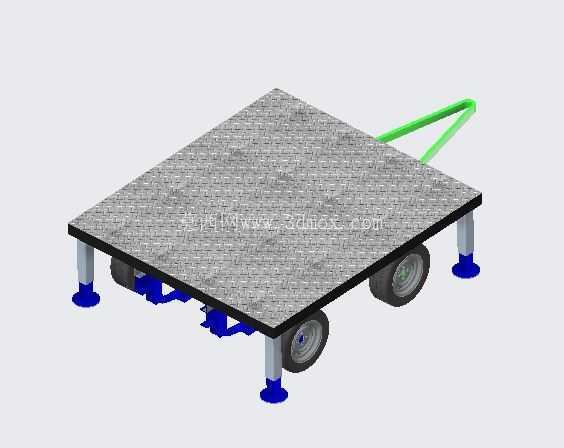

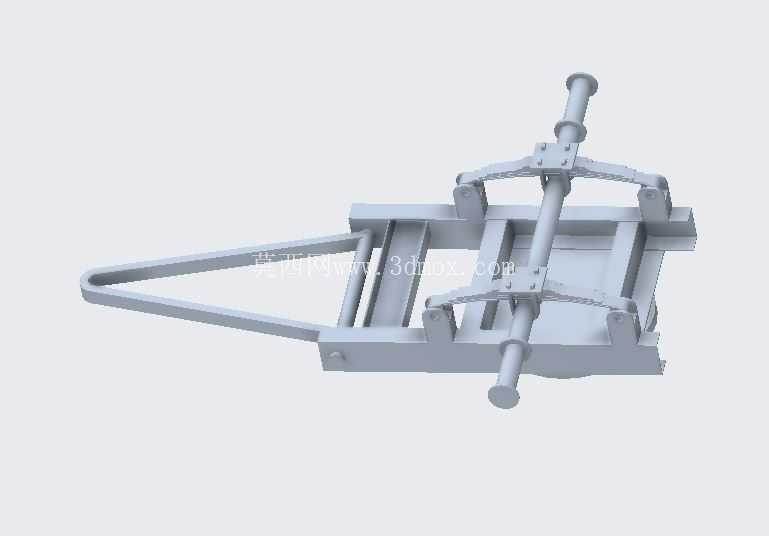

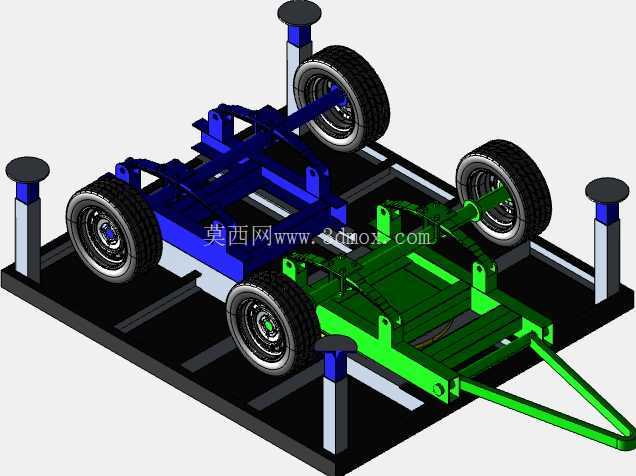

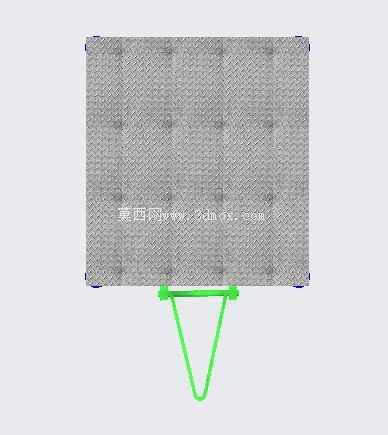

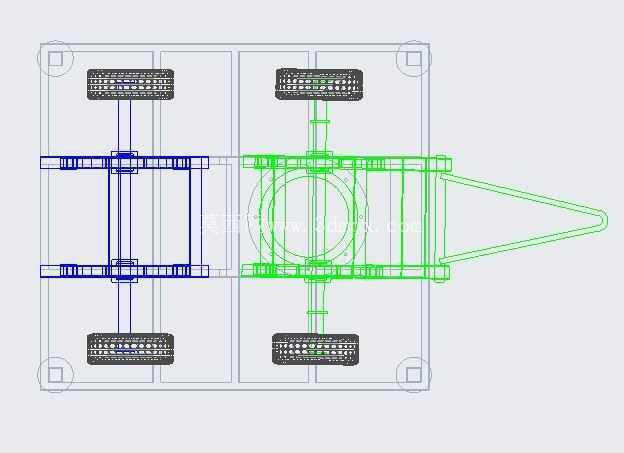

　　这款重载拖曳平板车的设计初衷，是解决厂区内重型发电机组短距离移位的刚性需求，在没有大型吊装设备覆盖的狭窄通道、临时作业场地，这类带牵引结构的平板转运工具，能完全替代人工抬扛与简易撬棍移位的低效作业模式，适配厂区内部硬化路面、车间环氧地坪、临时施工便道等多种通行场景，单台额定承载能力覆盖1吨级重型设备转运需求。从结构布局来看，整车采用方形平板作为核心承载面，台面选用防滑纹理板材铺设，避免运输过程中设备底部与台面发生相对滑移，平板下方的承载框架采用矩形钢管焊接成型，框架受力点直接对应四个支撑腿与行走轮组的安装位置，避免重载情况下台面出现挠曲变形。行走系统采用四轮布局，其中两个轮组为定向承重轮，匹配重载型橡胶实心轮胎，轮轴与车架之间加装承重轴承，降低拖行过程中的滚动阻力，另外两个轮组可根据牵引方向调整转向角度，配合前端延伸出的绿色牵引拉杆，可实现人工拖曳或者小型牵引车挂接两种牵引模式，拉杆的铰接点做了限位设计，拖行时拉杆抬升角度不会超过人体工程学适配的握持高度，闲置时可向下翻转贴合台面边缘，减少存放空间占用。四个角位设置的可调节支撑支腿是这款转运车的核心功能设计之一，支腿采用金属套管加底部橡胶脚垫的结构，当车辆停靠在指定位置需要装卸重型设备时，可将支腿向下旋出至完全接触地面，把整车载荷从行走轮转移到四个支腿上，一方面避免装卸过程中车辆发生溜动，另一方面也能减少轮组长时间承受静载导致的轮胎变形、轴承损坏问题，支腿的调节行程覆盖了常规厂区路面的高度差，即使在轻微不平整的地面也能将台面调整至水平状态，方便重型设备平稳推上或者吊装卸货。设计过程中重点校核了几个关键受力位置的强度：首先是牵引拉杆与车架的铰接点，这个位置在拖行起步、遇到路面障碍抬升车头时会承受较大的集中载荷，因此铰接位置做了加厚钢板补强，销轴选用调质处理的中碳钢材质，避免牵引过程中出现销轴断裂、铰接座开裂的问题；其次是轮组的安装支架，每个轮组的安装位都采用三角加强筋与车架主横梁焊接，确保重载情况下轮架不会出现变形脱落；另外台面的防滑层与底部框架之间采用沉头螺栓固定，螺栓头完全埋入防滑层内部，不会刮蹭被运输设备的底部漆面或者结构件。从安装边界尺寸来看，整车的台面长宽比例适配常规1吨级发电机组的底座尺寸，边缘预留了100毫米左右的操作空间，方便人员在装卸时绑定固定绑带，整车高度控制在常规手动液压搬运车的作业高度范围内，当需要将设备从本车转移到固定工位或者其他转运设备上时，可直接使用手动叉车从台面下方的预留间隙插入，不需要额外的吊装辅助。轮组的安装位置向内缩进了一定距离，避免拖行转弯时轮胎超出台面边缘刮蹭通道两侧的设备或者墙体，牵引拉杆的长度经过反复调整，确保人工拖行时操作人员的脚部不会碰到车辆前端，转向时拉杆的摆动范围也不会与台面边缘发生干涉。在实际应用场景中，这类转运车除了运输发电机组之外，也可用于车间内重型模具、大型工装夹具、整箱工业零部件的短距离转运，相比常规的手动液压叉车，它的台面面积更大，放置不规则形状的重型物件时稳定性更好，不需要额外的托盘承载，支腿落地后可作为临时的重型物料放置台使用，不需要额外配置支撑架。设计时也充分考虑了日常维护的便利性，所有轮组的轴承都预留了注油口，支腿的调节螺纹外露部分做了防锈处理，牵引拉杆的铰接销轴采用开口销固定，需要更换磨损部件时不需要动用焊接设备，使用常规手动工具即可完成拆解更换，整车没有复杂的液压或者电控结构，后期维护成本极低，适合厂区、仓库、施工现场等多种作业环境下的重载短距转运需求。
