蜗轮蜗杆传动箱体结构设计练习

　　蜗轮蜗杆箱体作为蜗杆传动副的核心承载部件，在小空间大传动比的动力传递场景中应用极广，常见于小型输送设备的减速单元、精密进给机构的传动端、轻工设备的调速模块，这类场景普遍要求传动结构具备反向自锁特性，同时对安装空间的占用有严格限制，箱体的结构设计直接决定了整套传动副的运行稳定性与使用寿命。

　　从实际使用需求出发，这类箱体首先要承担蜗轮与蜗杆的定位支撑作用，设计时需要优先保证两轴的空间垂直交错精度，轴承安装孔的同轴度、两孔轴线的垂直度公差需要控制在IT7级以内，避免啮合过程中出现偏载、齿面磨损不均的问题。箱体的内腔轮廓需要完全包覆蜗轮蜗杆的啮合区域，同时预留足够的润滑油存储空间，下部的油池深度要满足蜗轮齿圈浸入油面1-2个齿高的要求，保证运转过程中齿轮可以带油实现飞溅润滑，无需额外配置润滑管路，适配小型设备的免维护需求。

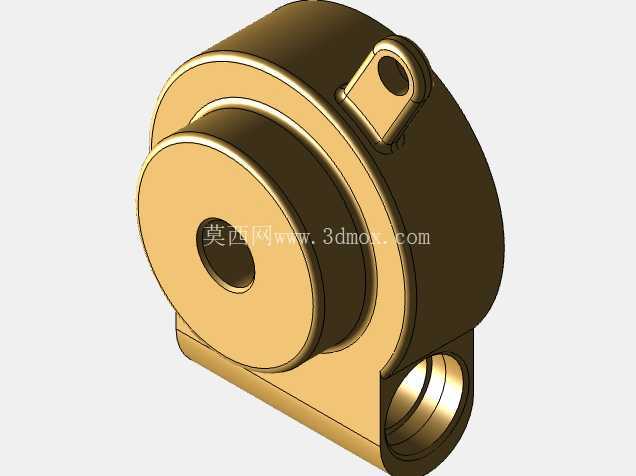

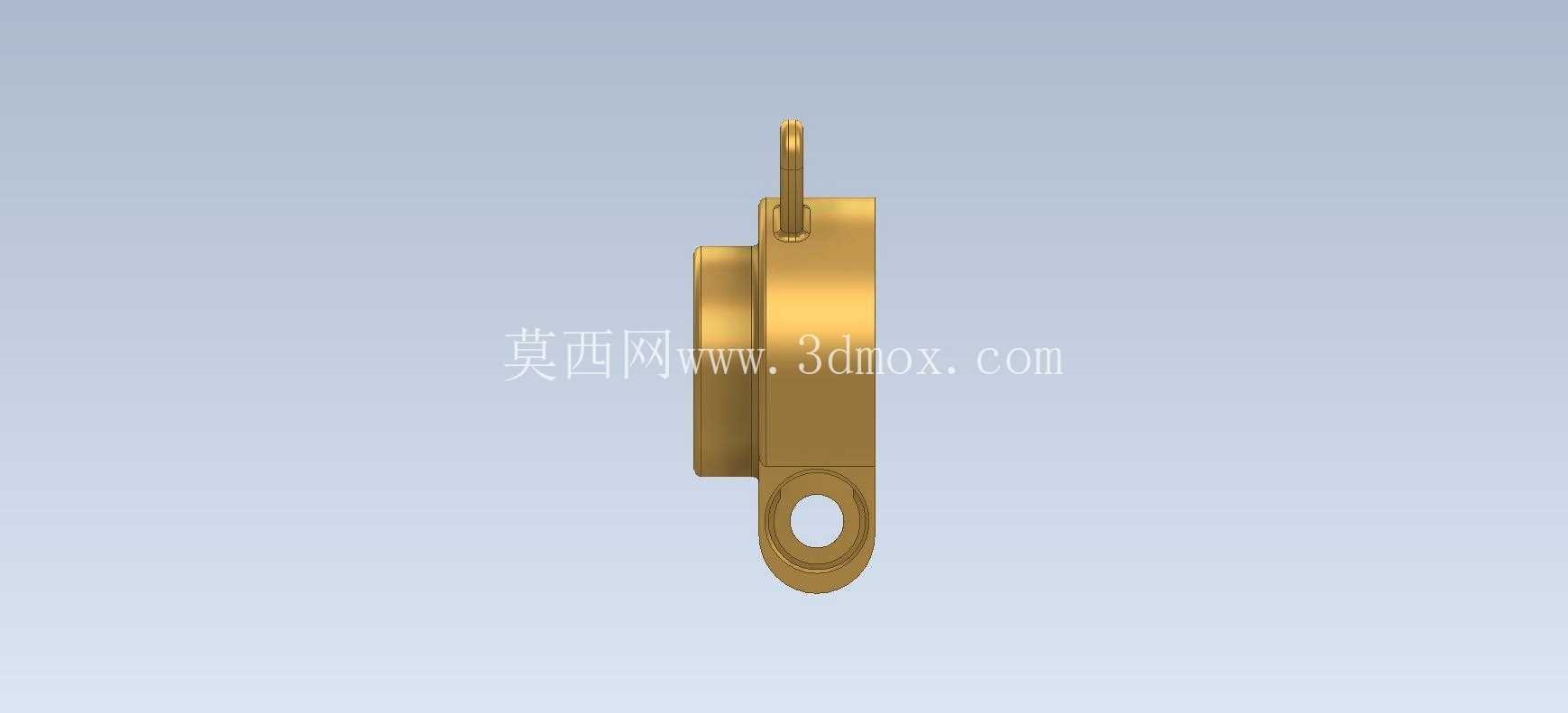

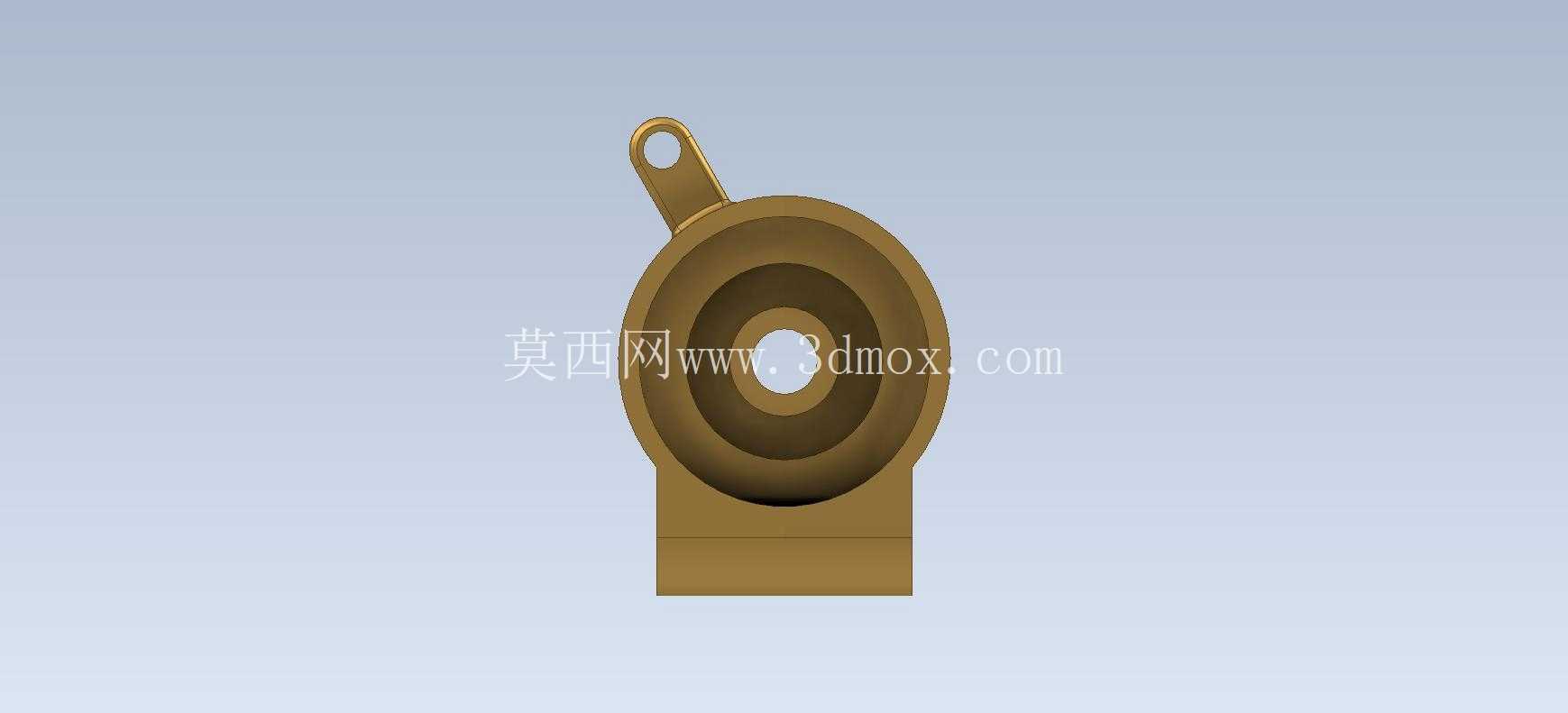

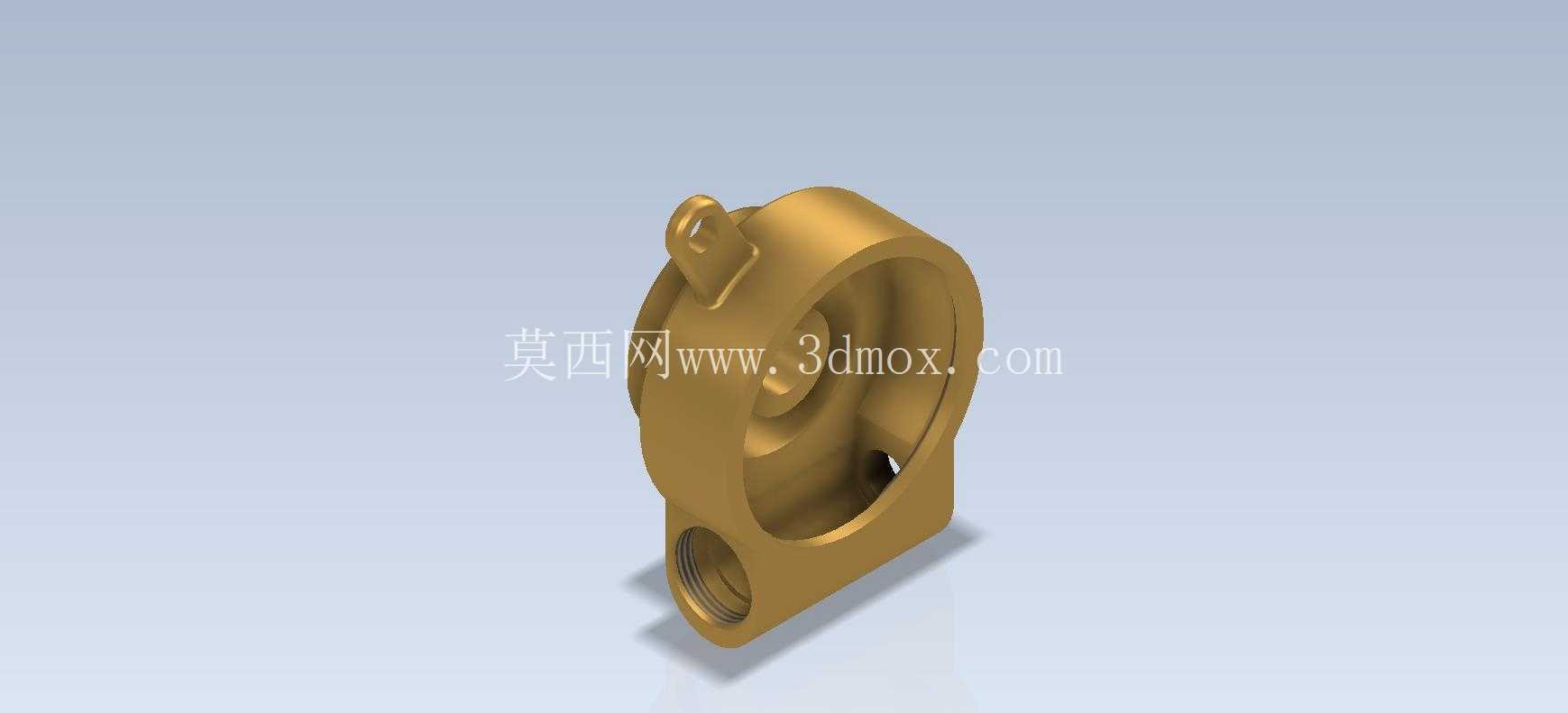

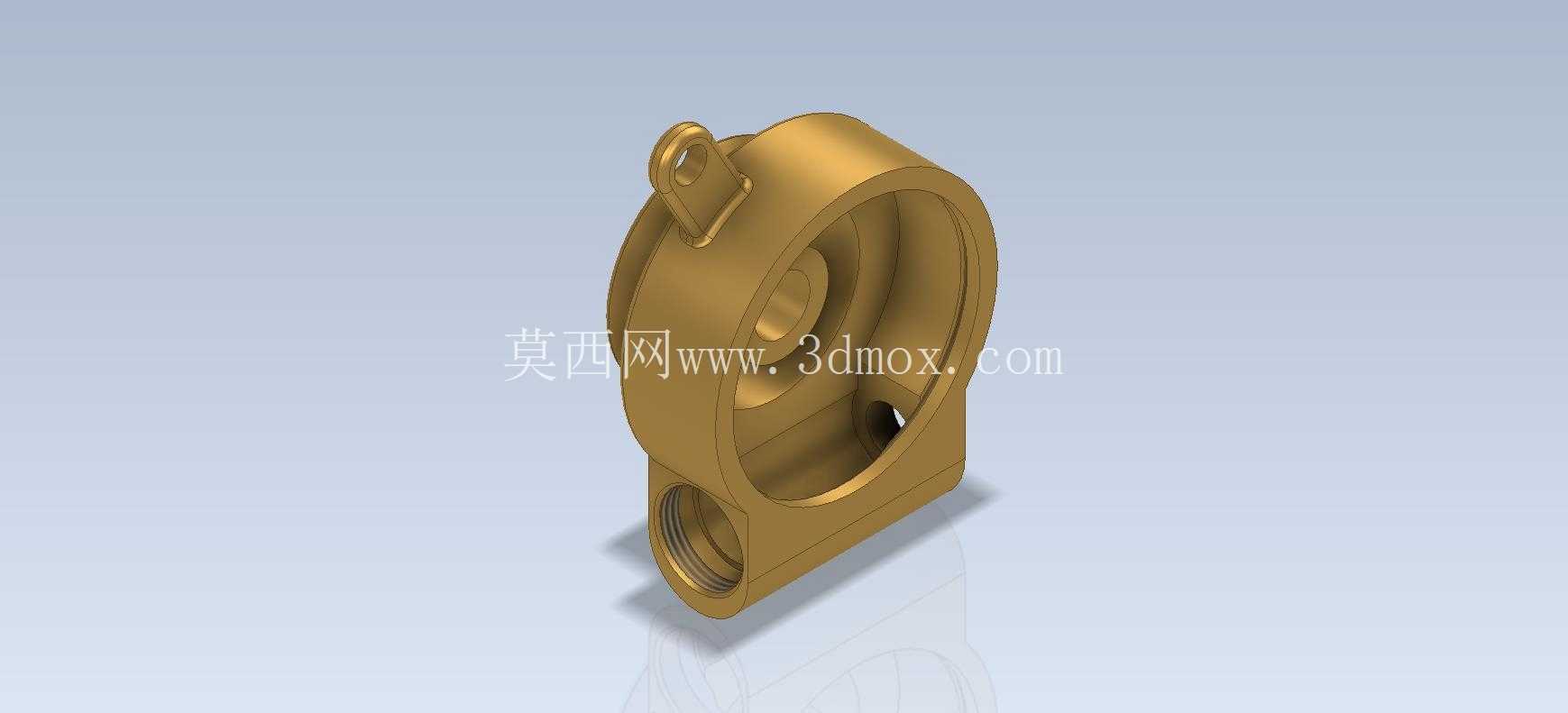

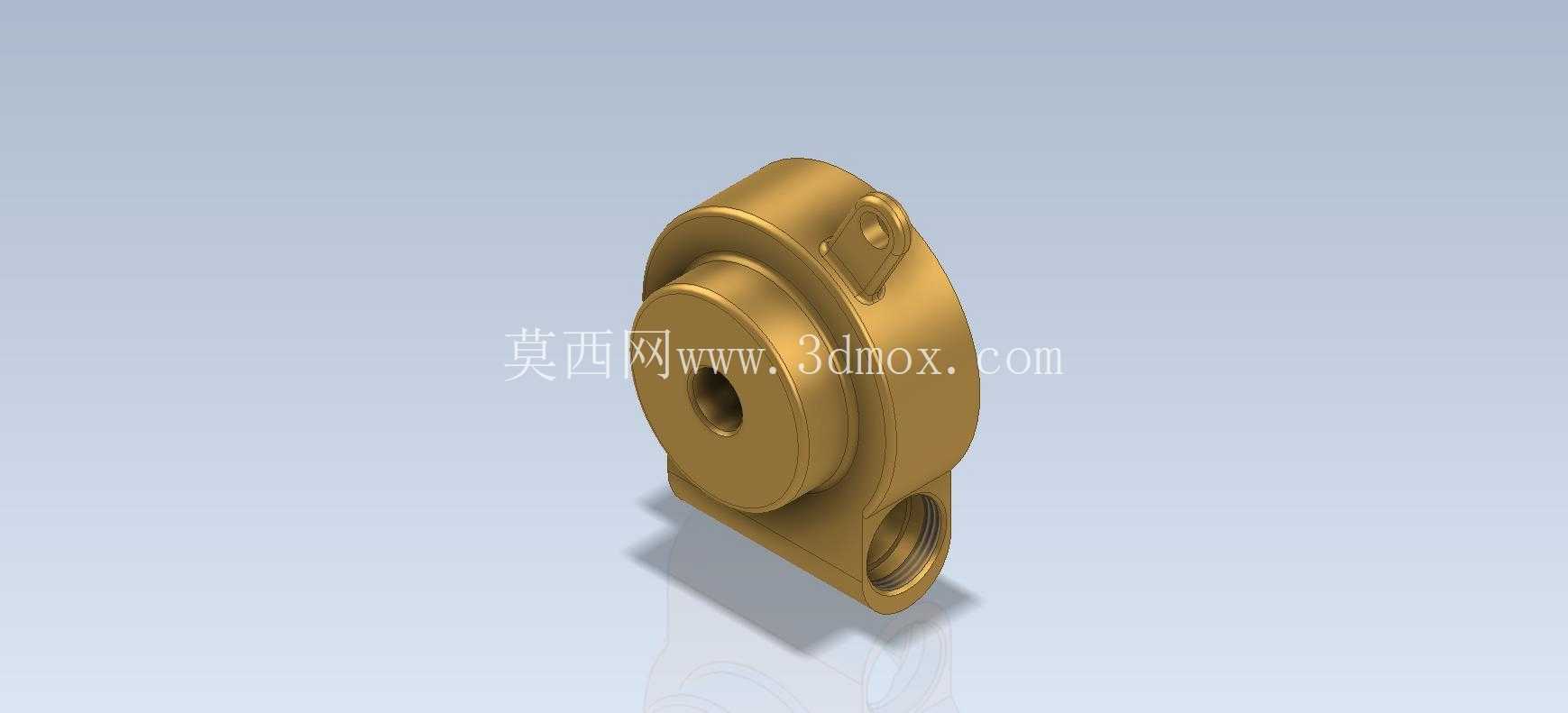

　　观察这个箱体的结构可以发现，主体采用一体化铸造成型的壳体结构，上部设置的吊耳结构用于整箱的吊装转运，也可作为设备安装时的辅助吊挂点位，下部的安装底座带有平整的安装贴合面，设置的螺纹孔用于箱体与设备机架的紧固连接，安装时需要保证底座面与机架安装面的平面度，避免紧固后箱体出现形变导致轴承孔错位。侧面的通孔为蜗杆的安装通道，孔内预留的轴承位可以适配深沟球轴承或者圆锥滚子轴承，根据负载大小选择对应的轴承型号，端盖安装位用于固定轴承外圈，同时实现轴端的密封，防止润滑油泄漏以及外部粉尘进入啮合腔。

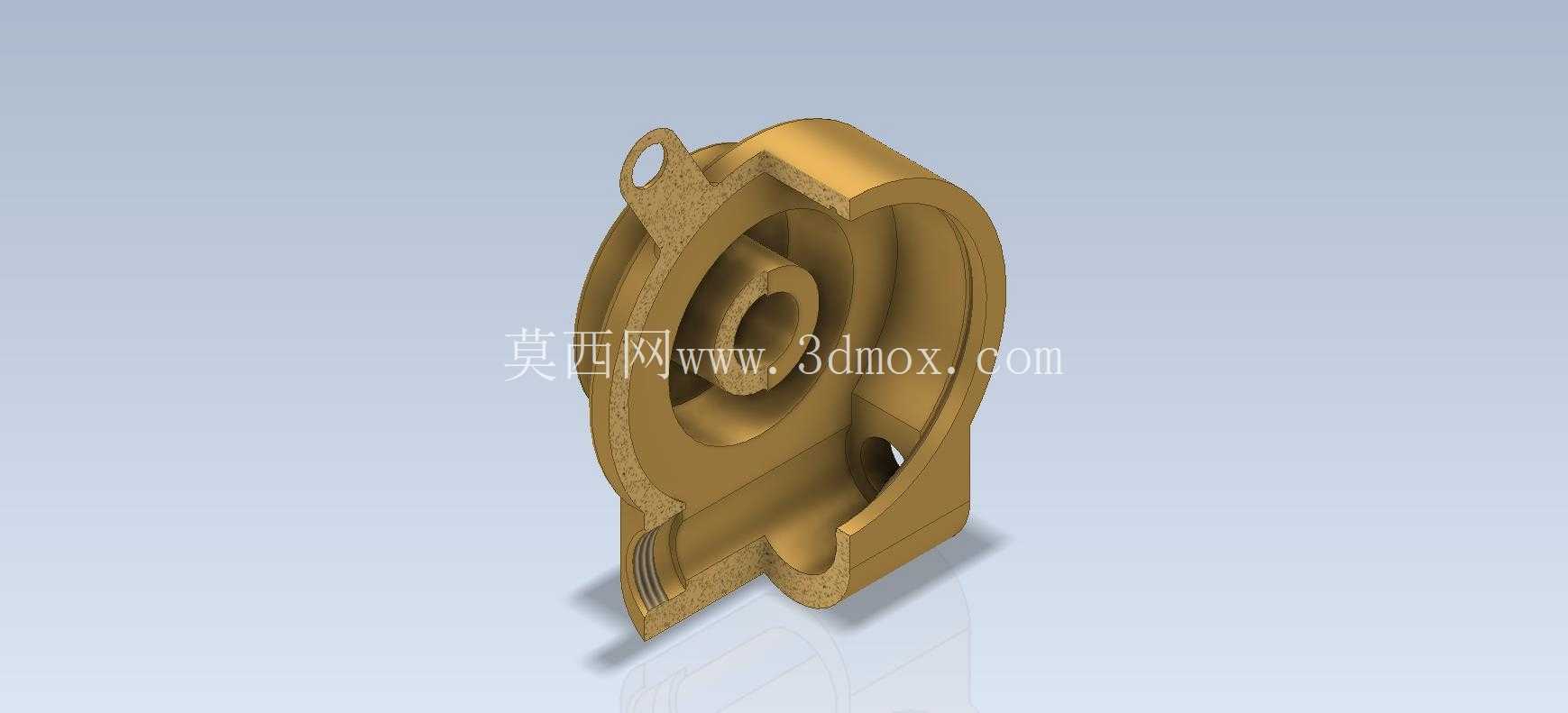

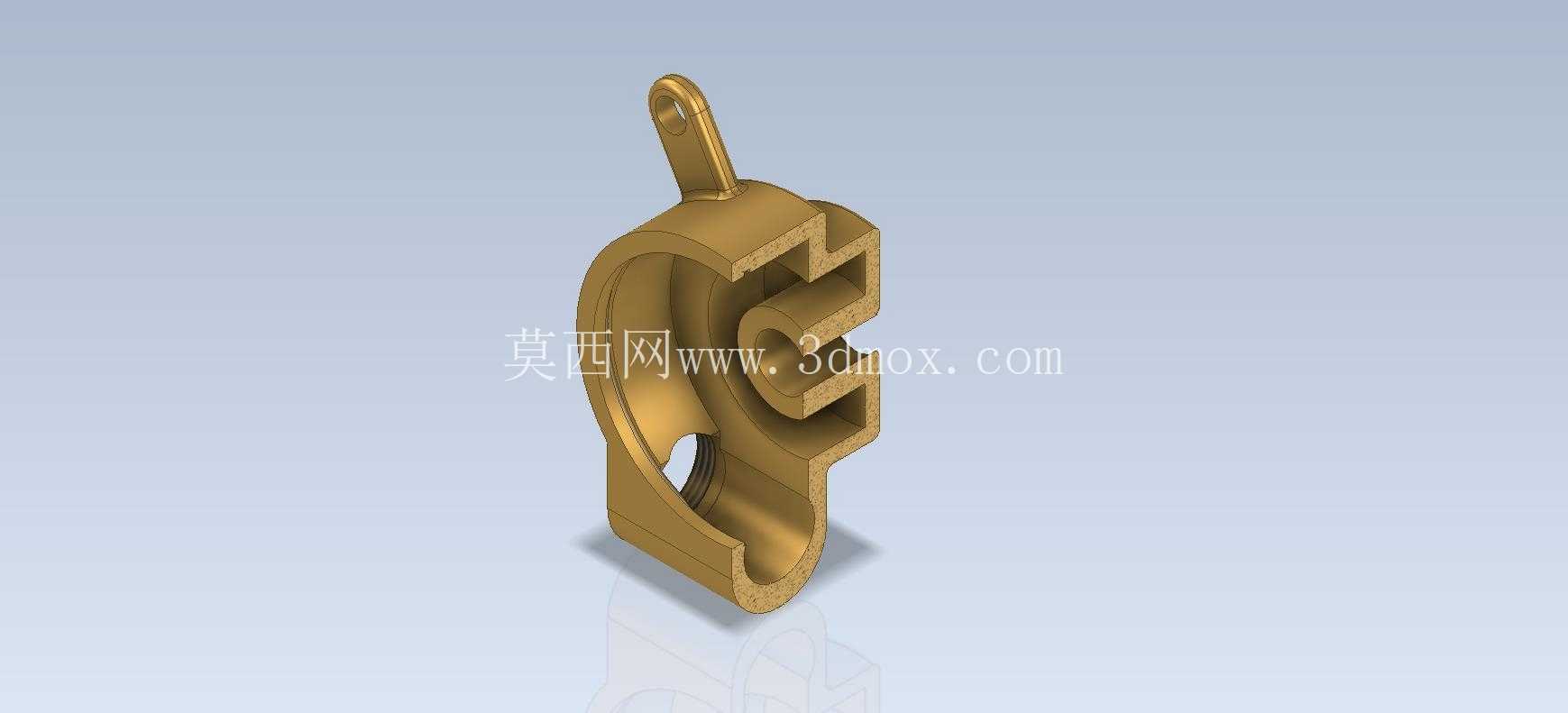

　　设计过程中，箱体的壁厚需要根据传动功率做匹配，小型练习用的箱体壁厚通常设置在5-8mm，既可以保证足够的结构刚性，承受传动过程中产生的径向与轴向载荷，避免运转过程中出现共振，也不会因为壁厚过大造成材料浪费、整体重量超标。内腔的加强筋设置在轴承孔对应的外壁位置，沿着载荷传递的方向布置，提升轴承座部位的结构强度，避免长期受载出现孔位形变。箱体上部的观察口可以用于检查蜗轮蜗杆的啮合间隙，也可作为润滑油的加注口，配套的盖板可以实现腔体密封，防止运转过程中润滑油溅出。

　　在安装边界方面，这类小型蜗轮蜗杆箱的整体轮廓尺寸适配0.5-2kW功率段的传动需求，底座的安装孔距需要匹配常用的小型设备安装标准，输入轴与输出轴的轴伸长度预留足够的联轴器安装空间，轴端的密封槽位适配标准油封尺寸，后期维护时可以直接采购标准件更换，无需定制密封件。箱体的进出油孔位置设置在腔体最低处与最高处，分别用于废油排放与新油加注，日常维护时无需拆解箱体即可完成润滑油更换。

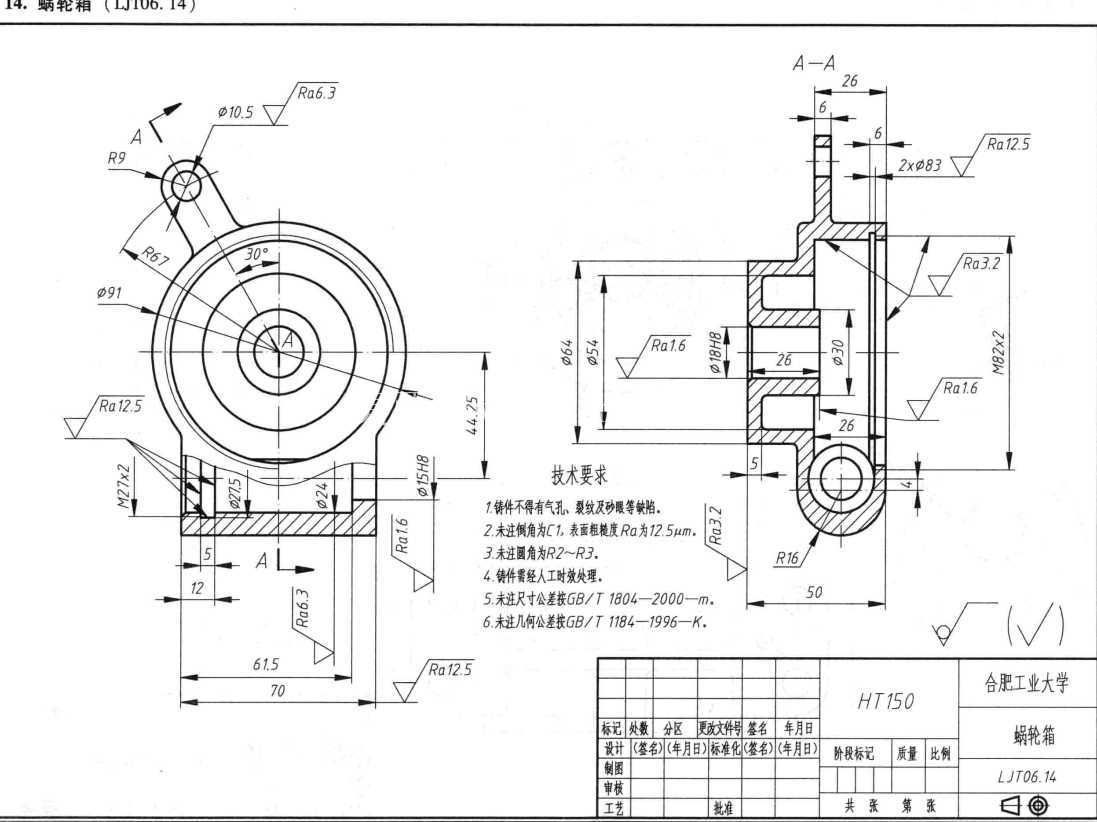

　　从建模练习的角度来看，这类箱体的建模过程覆盖了机械零件设计的多个核心要点：首先是根据传动副的参数确定内腔的最小包容尺寸，预留出齿轮运转的安全间隙，避免运转过程中齿顶与箱体内壁出现刮擦；其次是轴承安装位的尺寸公差配合，轴承外圈与箱体孔采用基轴制过渡配合，保证轴承安装后不会出现跑外圈的问题；再者是安装面的平面度要求，所有需要贴合密封的平面都需要设置加工余量，铸造后通过铣削加工达到要求的表面粗糙度；最后是拔模斜度的设置，铸造件的所有非加工外壁都需要设置1:20的拔模斜度，方便铸造时脱模，同时壁厚要尽量均匀，避免出现壁厚突变导致铸造过程中产生缩孔、砂眼等缺陷。

　　实际应用中，这类箱体的材质通常选用灰铸铁HT200，具备良好的减震性与铸造性能，成本较低且加工性能优异，能够满足一般工况下的使用需求，如果应用在重载或者有冲击载荷的场景，可以更换为铸钢材质提升结构强度。箱体的表面处理通常采用喷漆处理，防止长期使用过程中出现锈蚀，安装配合面需要做防锈处理，避免长期放置出现锈蚀影响安装精度。在装配过程中，需要先将蜗轮蜗杆分别安装到对应的轴上，调整好啮合侧隙之后再封上端盖，加注对应的齿轮油，手动盘车确认无卡滞、异响之后再投入使用，运转过程中需要定期检查箱体的温度，如果出现温度过高的情况，需要检查是否存在啮合间隙过小、润滑油不足或者轴承损坏的问题。
