200mm长度电气安装DIN导轨结构设计

项目分类:通用五金配件 发布时间:2024-11-12 ID:790974
  • 200mm长度电气安装DIN导轨结构设计

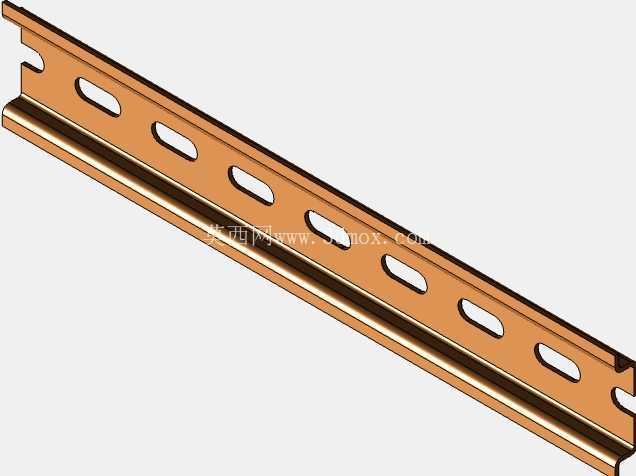

  在低压配电、工业控制柜、楼宇电气布线、自动化设备电控舱这类场景里,DIN导轨是几乎绕不开的基础安装载体,所有符合导轨安装标准的断路器、继电器、接线端子、信号隔离模块、小型PLC单元,都要依托这类标准导轨完成快速卡装固定,不用针对每个元器件单独设计安装孔位,能大幅压缩柜体内部的装配工时,也给后期运维更换元器件留出了足够的操作空间。这次设计的200mm长度导轨,是针对小型电控盒、桌面式测试工装、分布式IO从站这类安装空间局促的场景做的适配,长度刚好能容纳4-6个标准宽度的低压元器件,不会因为导轨过长挤占舱内走线空间,也不会因为长度不足放不下必要的电气组件。从结构细节来看,导轨采用标准TH35规格的截面设计,也就是行业内通用的35mm宽度、7.5mm高度的卡装轮廓,两侧的翻边弧度严格匹配通用电气元器件的卡簧卡扣尺寸,元器件卡入后能保证0.2mm以内的配合间隙,既不会因为间隙过大出现元器件沿导轨方向窜动,也不会因为过盈量太大导致拆装时需要用过大的力撬动,损坏元器件外壳或者导轨本身。导轨表面的长圆形安装孔是等间距排布的,孔位的中心距适配常见的M4、M5安装螺钉,不管是在冷轧钢板安装板、绝缘环氧板还是铝型材安装面上,都能直接对齐预钻孔位完成固定,长圆孔的设计也预留了一定的安装调整余量,就算安装板上的孔位存在小范围的加工误差,也不用重新扩孔,就能顺利完成导轨的固定。材质选择上参考了行业通用的冷轧钢基材,表面做彩锌钝化处理,既保证导轨本身的结构强度,在承载满配元器件的时候不会出现中部下弯变形,也能在常规工业环境下具备足够的防锈能力,适合在无强腐蚀的室内电控场景长期使用。设计过程中特意校核了导轨的安装边界:导轨两端的切口做了微小的倒角处理,不会在安装或者维护时划伤操作人员的手部,也不会刮破线缆的绝缘层;导轨背部和安装面的贴合面做了平面度管控,固定后不会出现局部翘起,保证所有卡装在上面的元器件都能保持平齐的安装姿态,不会出现倾斜导致的接线端子对位偏差。另外考虑到部分场景下需要在导轨端部加装终端堵头,导轨两端的截面尺寸也严格匹配标准堵头的卡槽尺寸,加装堵头后能完全限制元器件的轴向窜动,就算设备在运输过程中存在振动、冲击,元器件也不会从导轨端部滑脱。在实际选型使用时,这个长度的导轨尤其适合小型设备的内置电控单元,比如小型桌面自动化设备的控制盒、壁挂式小型信号采集箱、教学实验用的电气安装实训台,不需要对整根长导轨做裁切,直接拿过来就能安装使用,避免现场裁切产生的毛刺、切口变形等问题,也能减少现场加工的工序,提升装配效率。建模过程中对导轨的弯折圆角做了精准还原,翻边处的R角大小直接影响元器件卡装的手感和卡扣的使用寿命,R角过小会导致卡扣卡入时被硬刮,长期拆装容易出现卡扣断裂,R角过大则会导致卡扣卡紧力不足,容易出现松脱,所以在建模时严格参照通用安装标准的尺寸要求,把弯折处的轮廓公差控制在0.1mm以内,保证和市面上所有符合DIN标准安装的电气元器件都能完美适配。同时导轨的壁厚也参考了常规应用的承载需求,选取1mm的壁厚参数,既不会因为壁厚过薄导致导轨受力变形,也不会因为壁厚过厚造成材料浪费、增加不必要的成本。在安装孔的设计上,孔位距离导轨端部的距离也做了优化,最外侧的安装孔距离端面20mm,刚好避开端部堵头的安装位置,不会出现安装螺钉和堵头干涉的情况,中间的孔位按照50mm的间距均匀排布,保证导轨固定后每一段都有足够的支撑点,就算在上面安装重量稍大的开关电源、小型断路器这类组件,也不会出现导轨弯曲变形的情况。
