U型双安装孔管线固定夹紧支架

　　做设备布线、流体管路排布的结构工程师都清楚，管夹类零件看着不起眼，却是决定整机管线排布可靠性、后期维护便捷度的核心小部件，很多现场跑冒滴漏、管线磨损破皮的问题，追根溯源都是管夹选型或者安装结构设计不合理导致的。这款U型结构的夹紧件，是针对小直径线缆、薄壁软管、轻型硬管的径向固定需求开发的，日常在低压电控柜布线、小型气动设备气路排布、小型变压器周边辅助线路固定场景里使用频率极高。

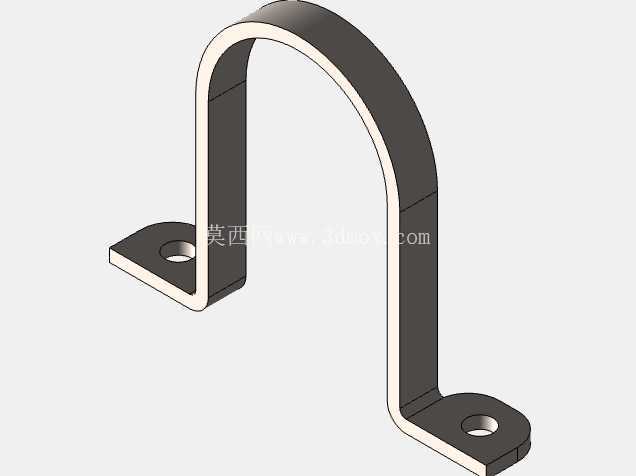

　　从结构设计逻辑来看，这款夹紧件采用一体弯折成型的结构，没有额外的拼接焊缝或者组装连接件，整体刚性表现更稳定，不会出现长期受震动后拼接部位松脱的问题。主体的U型圆弧段是核心的抱紧区域，圆弧内径按照常规小规格管线的外径公差带做了适配，圆弧内壁没有做额外的防滑齿结构，避免夹紧力过大时划伤管线外护套，同时圆弧过渡处没有尖锐棱角，所有弯折位置都保留了合理的弯折圆角，既不会在弯折加工时出现材料应力集中导致的开裂问题，也能避免安装过程中棱角割伤安装人员的手部、或者割破管线外层。

　　两端的安装耳是整个零件的受力承载部位，每个安装耳上都预制了同轴的圆形安装孔，孔位的中心距经过严格校核，适配常规的M4、M5规格的标准紧固件，安装时不需要额外扩孔或者修配，直接穿入螺栓配合防松垫圈就能完成固定。安装耳的平面和U型主体的弯折段做了垂直过渡，安装耳的底面是完全平整的基准面，贴装在安装基面时不会出现翘边、虚接的问题，锁紧螺栓时受力可以均匀传递到整个夹紧件主体，不会因为局部应力过大导致零件变形。

　　从安装边界来看，这款夹紧件的整体高度控制在较低的区间，不会在安装后占用过多的垂直方向空间，适合在设备内部布线空间紧凑的夹层、线槽侧边、设备框架型材表面安装。U型开口的宽度和圆弧段的深度做了匹配设计，管线卡入后不会轻易从开口处脱出，同时安装时不需要完全拆分紧固件，只需要将螺栓松开一定间隙，把管线卡入U型槽内再锁紧即可，比那种对合式的管夹安装效率高出不少，后期维护更换管线时也不需要完全拆除整个夹紧件，只需要松开螺栓就能取出管线，操作便捷度很高。

　　在材料选型的适配性上，这种结构的夹紧件可以根据使用场景选择不同的板材加工，普通室内干燥环境用普通冷轧钢板表面做喷塑或者镀锌处理即可，成本低刚性足；如果是在有一定腐蚀风险的户外或者潮湿设备环境，可以换成304不锈钢板材加工，不需要额外做表面处理就能满足防腐蚀需求。设计时特意控制了板材的厚度，既保证夹紧时不会因为板材过薄出现形变导致抱紧力不足，也不会因为板材过厚导致整体重量过大、占用空间过多，适配轻型管线的固定载荷需求完全足够。

　　实际使用中需要注意，这款夹紧件的承载能力针对的是静态固定的轻型管线，不适合用来固定大直径高压管路或者有大幅往复运动的动态管线，安装时两个安装孔的螺栓锁紧力矩要保持一致，避免单侧力矩过大导致安装耳变形，使得U型圆弧段出现偏斜，导致管线局部受力过大出现长期磨损。如果是固定带绝缘层的线缆，锁紧时不需要过度施加力矩，只要保证线缆不会在槽内出现轴向窜动即可，避免压力过大破坏线缆绝缘层留下安全隐患。

　　很多刚入行的结构工程师做管线排布时，容易忽略这类小夹紧件的结构细节，要么选的夹紧件圆弧尺寸和管线不匹配，要么安装孔位和现场的安装基面不匹配，导致现场安装时需要大量修配，既耽误装配进度，也会影响最终的固定可靠性。这款夹紧件的结构参数都是经过多场景实际安装验证的，孔位、圆弧尺寸、安装耳的大小都适配常规的工业安装场景，直接调用就能完成布局设计，不需要反复调整参数校核，能节省不少结构设计的重复工作时间。
