高纯度气体取气用集成式阀组装置

　　在半导体制造、特种气体实验室、生物医药纯化、航空航天特种介质加注这类对介质纯度要求极高的场景里，管路终端的取气点设计往往是容易被忽略却直接影响介质取用安全与纯度保持的核心部件。这套集成式取气阀组，正是针对高纯、易泄漏、对管路残留敏感的特种气体取用场景开发的终端装置，区别于普通工业气路的分体式球阀加接头的组合结构，它将截止调节、压力适配、接口密封、安装固定的功能全部整合在同一个阀座本体上，最大程度减少了管路连接的密封点位，从结构根源上降低高纯气体泄漏、外界杂质渗入污染介质的概率。

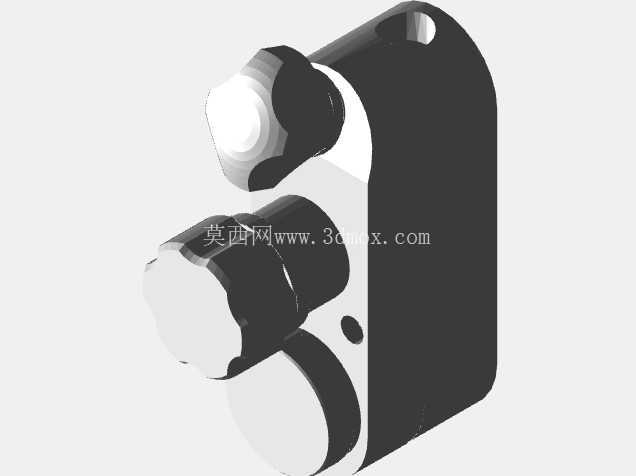

　　从实际使用的工况来看，这类取气点通常安装在高纯气路的支管终端，位置多在实验台侧方、工艺设备进气端的墙面支架或者设备旁的立式气路柱上，日常操作时，操作人员不需要额外对接管路接头，只需要连接对应规格的用气软管，操作顶部的调节旋钮就可以完成气路的通断与流量微调，部分配置的旋钮还带锁止结构，避免无关人员误操作导致气体泄漏。阀座本体采用的是一体铣削成型的结构，没有拼接焊缝，内部流道做了镜面级的抛光处理，流道转角全部采用大圆弧过渡，不存在介质滞留的死角，哪怕是切换不同批次的同类型气体，也只需要短时间的吹扫就可以完成管路置换，不会残留之前的介质造成交叉污染，这一点对于半导体工艺里用到的特种电子气体、实验室用的标准校准气体来说尤为关键，哪怕是微量的残留都可能导致工艺参数偏差或者校准数据失效。

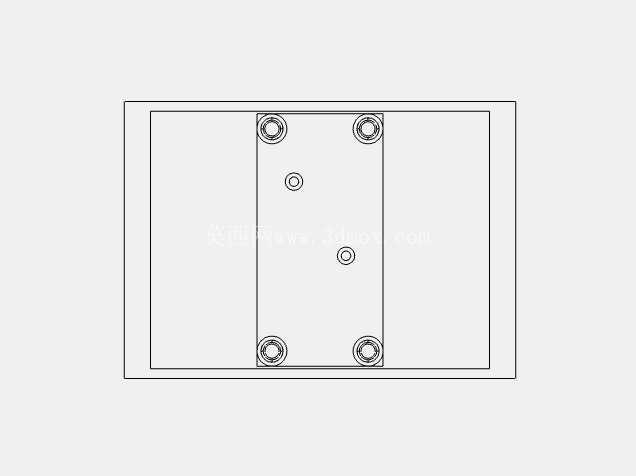

　　设计过程中首先考量的是密封结构的可靠性，因为高纯气体很多具备腐蚀性、助燃或者窒息性，一旦出现微漏，不仅会造成介质损耗，还可能带来安全隐患。这套装置的动密封部位采用的是双层泛塞封结构，相比普通的橡胶O型圈，它的摩擦阻力更小，旋钮操作的力矩更均匀，长期使用也不会出现橡胶老化导致的密封失效问题，静密封面全部采用金属硬密封加氟橡胶垫的双重密封结构，哪怕是在管路压力波动、环境温度在-10℃到60℃区间变化的情况下，也能保持稳定的密封性能。安装底座采用的是带安装孔的平板式结构，四个固定孔的位置做了沉台设计，安装时螺栓头不会突出底座平面，既可以通过螺栓固定在预制的安装面板上，也可以搭配专用的卡箍固定在立式气路柱上，安装适配性很强。

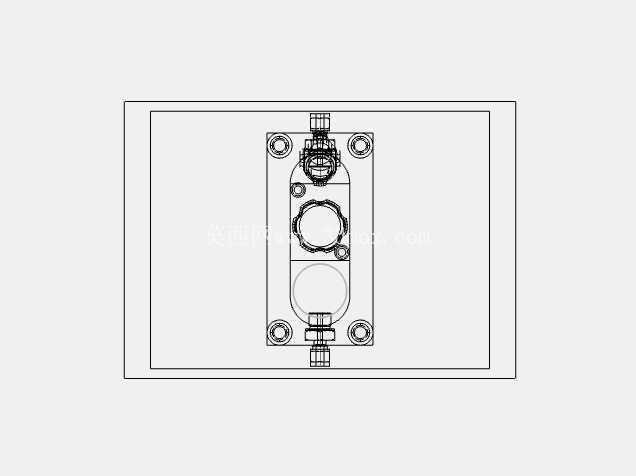

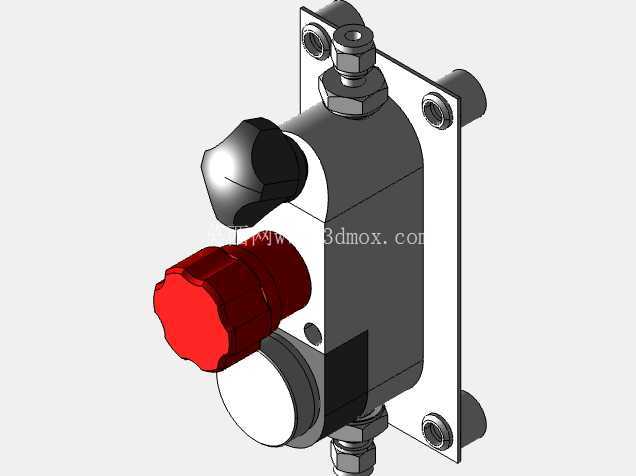

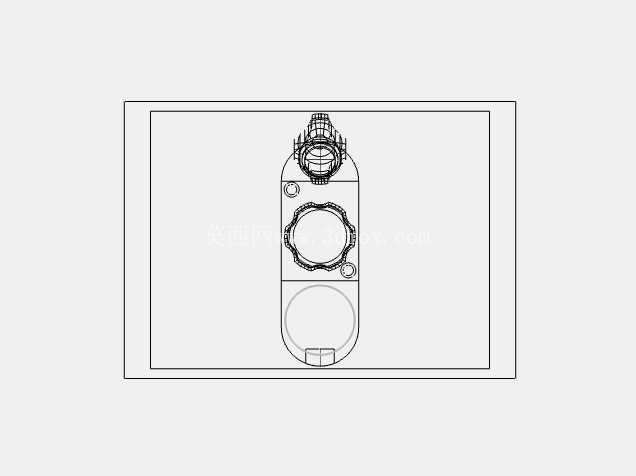

　　从安装边界的尺寸来看，整个阀组的底座安装孔距适配行业通用的标准气路面板开孔尺寸，不需要对现有安装面板做二次改造就可以直接替换老旧的分体式取气阀，整体的高度控制在紧凑的范围内，安装完成后突出安装面的尺寸不会占用过多的操作空间，侧面的进出气接口采用的是行业通用的卡套式接口，不需要额外焊接，只需要按照卡套接头的安装规范拧紧就可以完成管路连接，现场安装的效率很高，也避免了焊接过程中产生的氧化皮杂质进入阀组内部污染流道。顶部的两个调节旋钮分别对应主路通断和微调流量，旋钮表面做了防滑的滚花处理，即便操作人员佩戴无尘手套也可以稳定操作，旋钮旁边预留了标识牌的安装位置，可以粘贴对应气体的名称、压力参数标识，避免多气路排布时出现误操作。

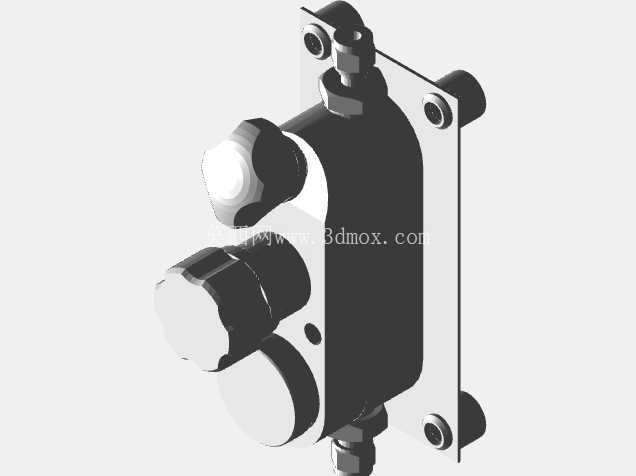

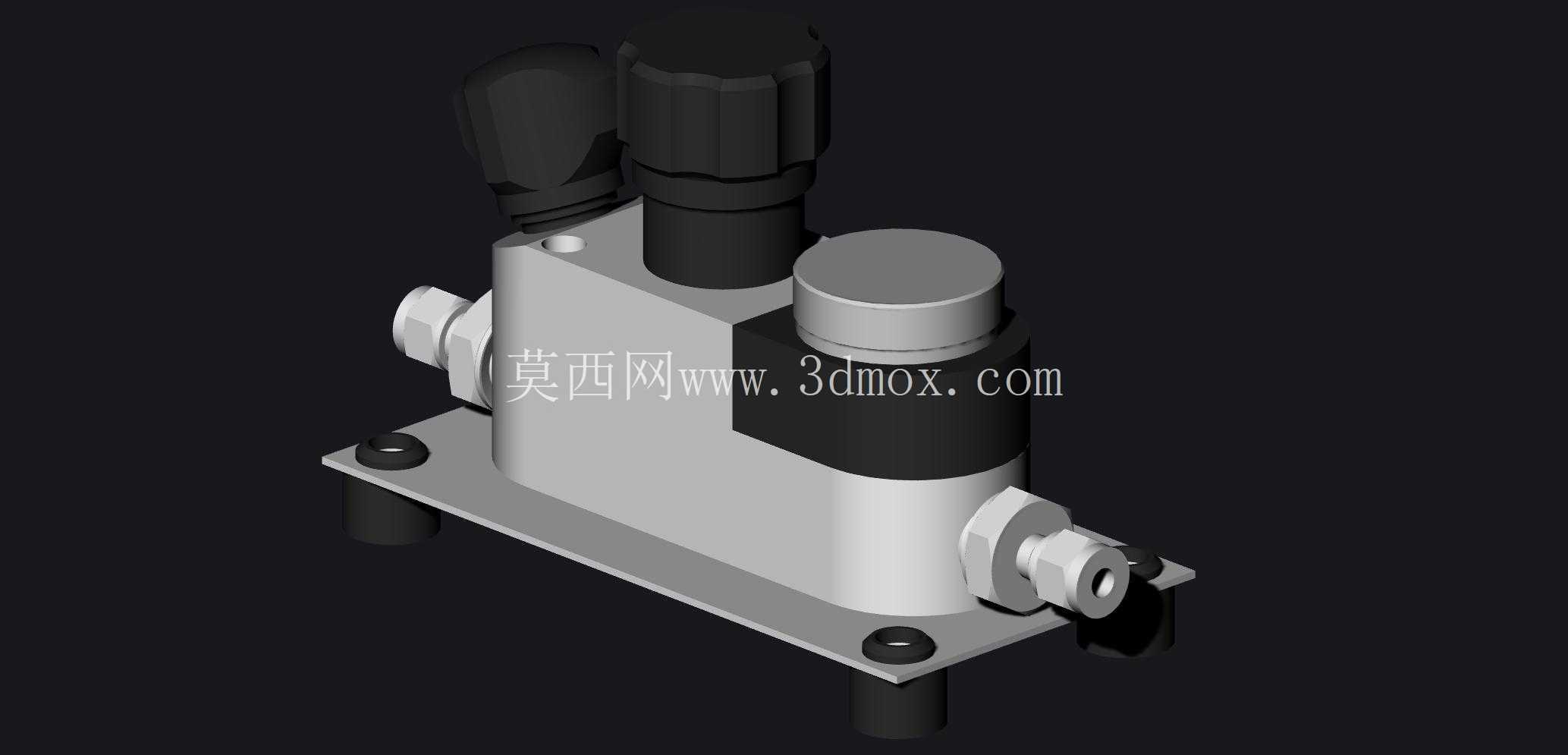

　　在实际的气路系统排布里，这类取气点的上游通常会配置对应的气体过滤器和压力调节阀，它本身承担的是终端的最后一级通断控制和取用接口的功能，集成化的结构让它的内部容积极小，每次取用气体时的吹扫置换时间只有分体式结构的三分之一左右，能够有效减少高纯气体的吹扫损耗，降低长期使用的成本。阀体侧面的接口布局采用的是侧向进出的方式，管路连接完成后软管不会在操作面正面形成遮挡，操作人员操作旋钮时不会被管路干涉，底座下方预留的支撑柱结构可以在面板安装时形成稳定的支撑，哪怕是频繁插拔用气接头，也不会导致阀组松动或者连接部位出现应力变形。

　　针对部分特殊气体的使用需求，阀座的材质可以根据介质特性选择316L不锈钢或者特种合金材质，内部流道还可以做电抛光处理，满足超高纯气体的使用要求，所有和介质接触的部位都没有采用铜、锌这类会和特种气体发生反应的材质，避免长期使用过程中材质析出杂质污染气体。整个装置的结构没有易损的外露部件，日常维护只需要定期检查密封性能，不需要频繁拆解更换配件，长期使用的稳定性很强，非常适合在固定点位的高纯气体长期取用场景下使用。
