工程用导向销轴GudeonPin三维建模作品

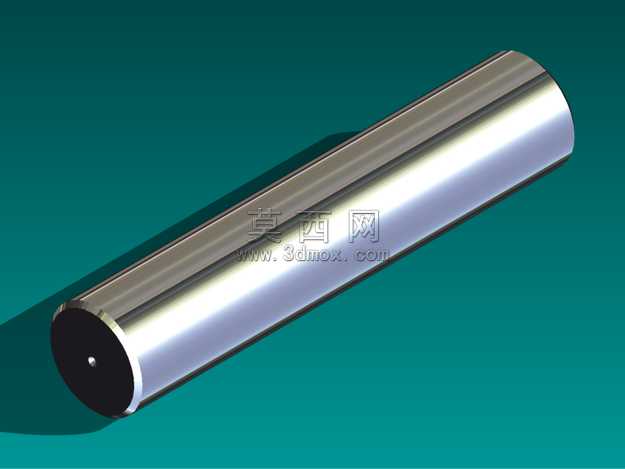

本作品为工程领域常用的导向销轴GudeonPin三维建模成果，建模过程严格遵循机械零件设计规范，首先通过草图绘制精准定位销轴的基准轴线，以回转特征作为核心建模逻辑，先绘制销轴的轴向截面轮廓，明确销轴主体圆柱段的直径、长度参数，同时对销轴端部的倒角、端面中心定位小孔等细节特征进行参数化定义，保证各尺寸符合工程应用的通用公差要求。建模过程中对圆柱主体的同轴度进行了约束校验，确保销轴整体回转特征的形位公差满足装配使用需求，避免后续装配出现卡滞、偏心等问题。材质渲染阶段选用金属镀铬材质参数，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属销轴表面的高光质感与金属光泽，通过打光设置突出圆柱面的光影过渡效果，清晰展现销轴的圆柱轮廓与端面细节，渲染背景选用深青绿色纯色背景，弱化环境干扰，让视觉焦点集中在销轴本体的结构展示上。结构设计上，该销轴为等直径圆柱主体结构，一端为平整端面并开设极小的中心定位孔，用于装配时的定位校准，另一端做了微小的倒角处理，便于装配时顺利插入对应销孔，整体结构简洁规整，无多余冗余特征，完全匹配导向销轴在机械结构中起到定位、连接、导向的功能需求。设计思路围绕工程实用性展开，所有尺寸参数均参考通用机械销轴的标准规格设定，建模时保留了参数可编辑性，可根据实际使用场景快速调整销轴的直径、长度、端部倒角大小等参数，适配不同的装配工况，模型特征树逻辑清晰，无冗余特征与错误参照，可直接用于后续的工程装配模拟、工程出图或者3D打印验证，能够为机械结构设计中的销轴类零件选型、装配校验提供精准的三维模型支撑。
