多接口法兰式蒸汽喷射真空引射装置

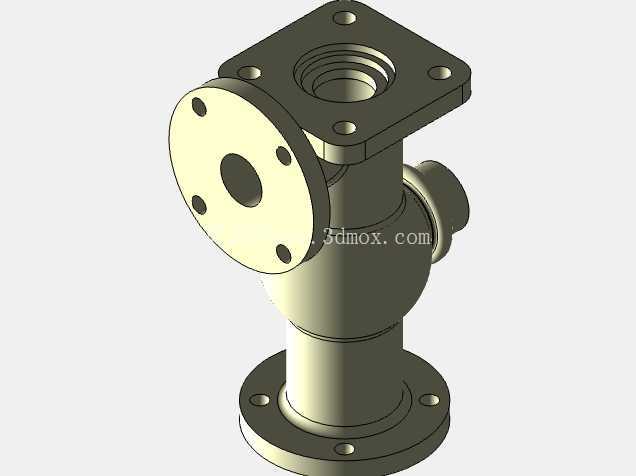

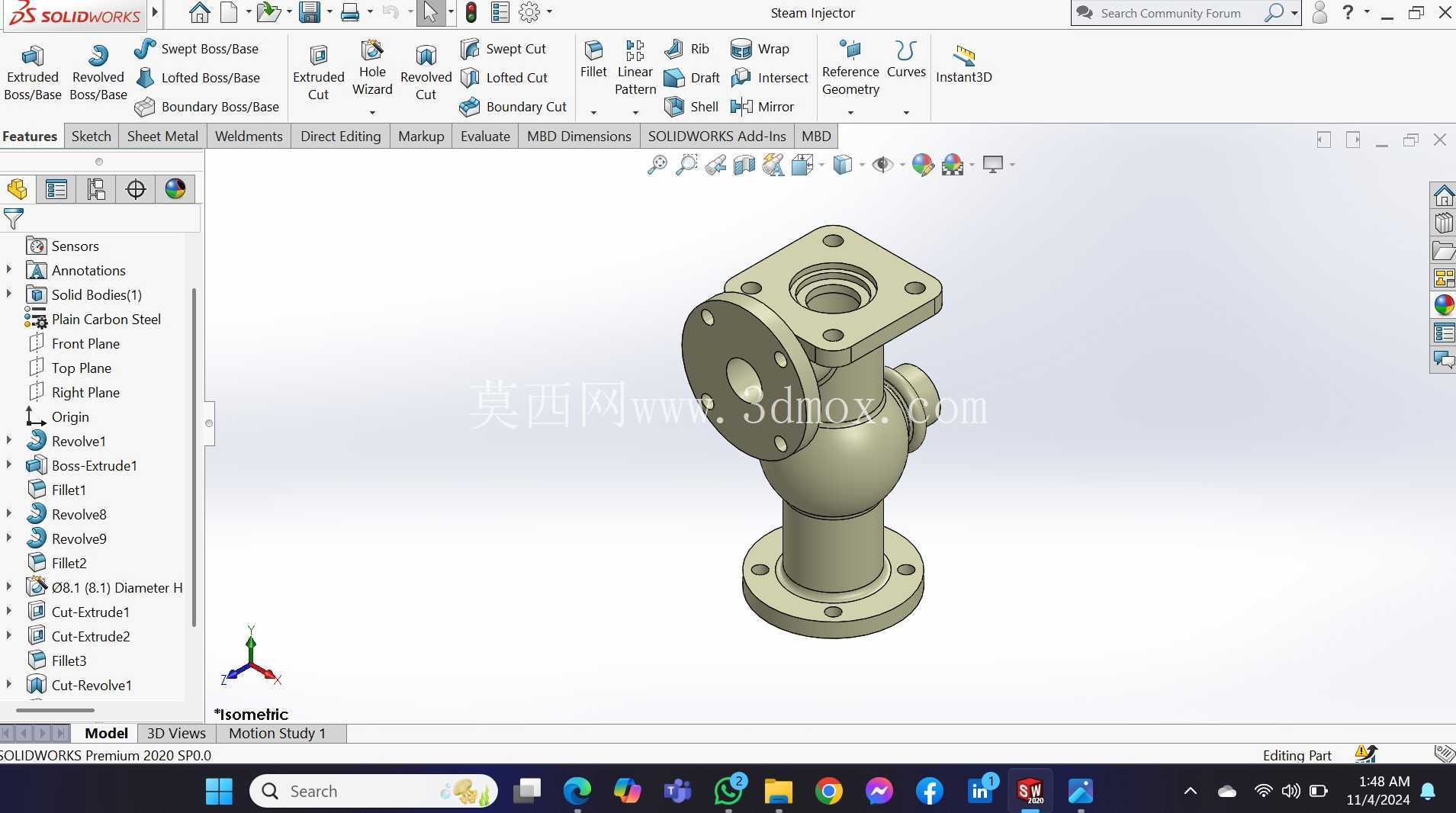

　　在化工精馏、食品浓缩、热力除氧以及工业真空系统的配套环节里，蒸汽喷射器是不需要额外运动部件就能完成流体增压与真空抽吸的核心单元。这套三维结构完整还原了喷射器从动力蒸汽入口、混合腔到扩压排出段的全部流道外形，三个带螺栓孔的方形法兰分别布置在顶部动力蒸汽接入端、侧面被抽介质入口端以及底部混合流体排出端，法兰端面的密封凸台、周向均布的安装孔位都按照实际装配逻辑做了实体建模，中部球形过渡腔体将不同方向的流道顺滑衔接，避免直角转折带来的流场突变。从现场布置的角度看，这类喷射器常安装在蒸发器塔顶、真空反应釜旁或者热力管网的末端支架上，安装时首先要核对三个法兰的对接方位：顶部法兰对接高压工作蒸汽管线，侧方法兰对接需要抽真空的工艺腔体，

　　底部法兰对接后续的扩压冷凝或者排空管路，法兰孔位的中心距、端面厚度都预留了标准垫片与螺栓穿装的空间，现场对接时不需要额外补焊转接段，只要匹配对应压力等级的密封垫片即可完成管路固定。结构设计上，球形混合腔的曲率过渡经过了流道顺滑处理，高压蒸汽从顶部喷嘴高速喷出时，会在腔体内形成低压卷吸区，将侧方入口的低压乏汽或者不凝气体带入混合段，两股流体在腔体内完成动量交换后，顺着底部竖直段的扩压管逐步减速升压，整个过程没有叶轮、活塞这类往复或者旋转构件，运行时不存在动密封磨损、转子对中偏差的问题，适配高温、带轻微腐蚀性工艺介质的工况。建模过程中，工程师将法兰安装面的平面度、螺栓孔的位置度都做了特征约束，

　　中部腔体与三段法兰接管的相贯位置做了加厚处理，对应实际生产中承压壳体的壁厚补强要求，避免高速蒸汽长期冲刷相贯线位置造成壁厚减薄。外形边界上，竖直方向的总高度适配常规管廊层间间距，侧方法兰的伸出长度预留了扳手拧动法兰螺栓的操作空间，设备整体重心落在底部法兰的支撑范围内，架空安装时不需要额外设置侧向承重支架，仅靠三段管路的法兰连接即可完成定位，针对有保温需求的现场工况，球形腔体的外轮廓没有突兀的凸起结构，外包保温岩棉或者金属保温皮时可以完全贴合壳体曲面，不会出现保温层悬空、积留冷凝水的死角。在真空系统选型匹配阶段，设计人员可以直接调用该三维结构核对管口方位与周边管线的干涉情况，提前确认蒸汽入口的压力等级、

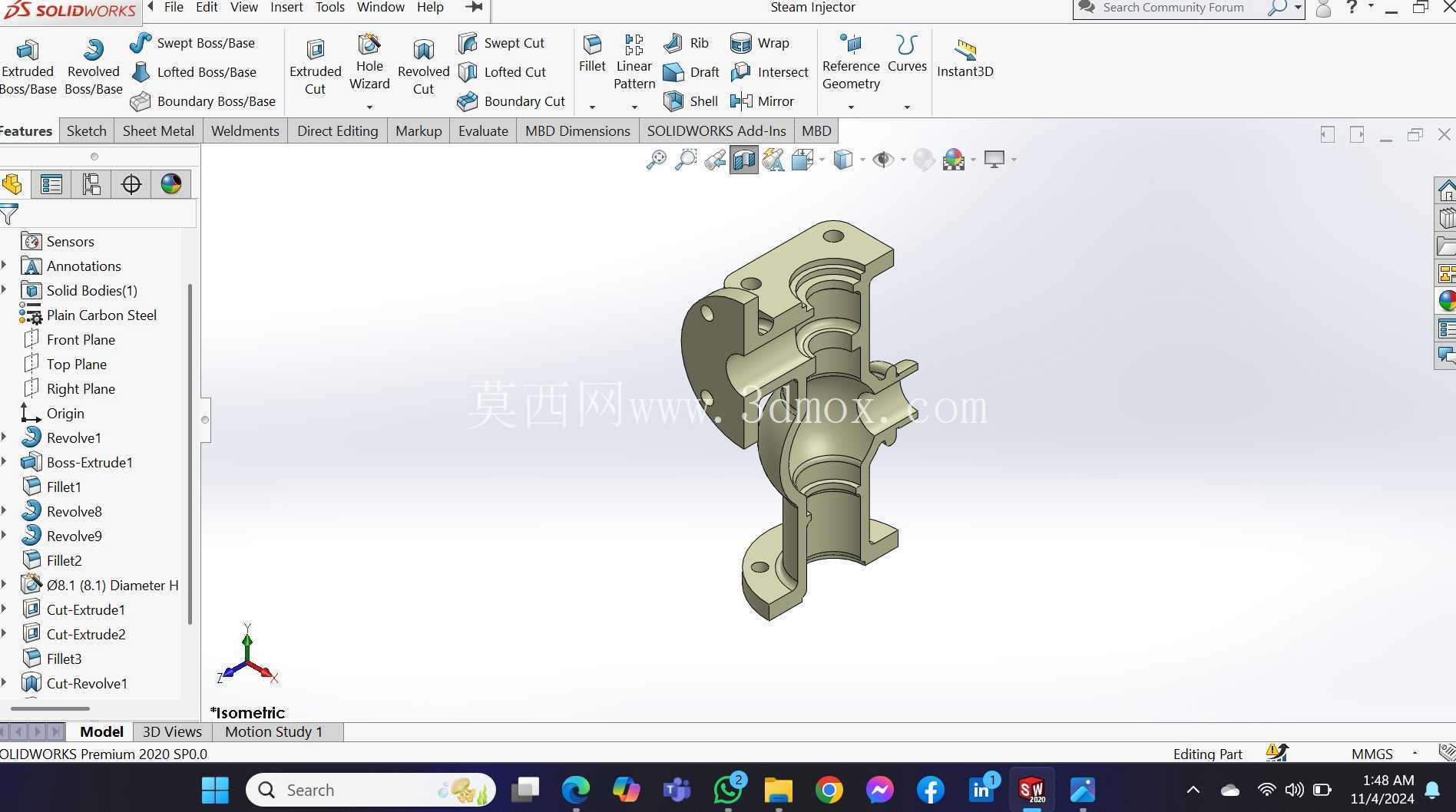

　　被抽介质的流量区间对应的喷嘴通径，也可以基于该实体模型抽取内部流道，开展喷射速度、卷吸效率的流场仿真，调整混合腔的球面曲率、扩压段的锥度来优化不同工况下的真空度稳定性，整套结构既保留了铸造壳体的圆滑过渡特征，也把法兰连接、现场安装、运维检修的实际需求全部融入建模细节中。
