双泵并联管路阀组集成输送装置

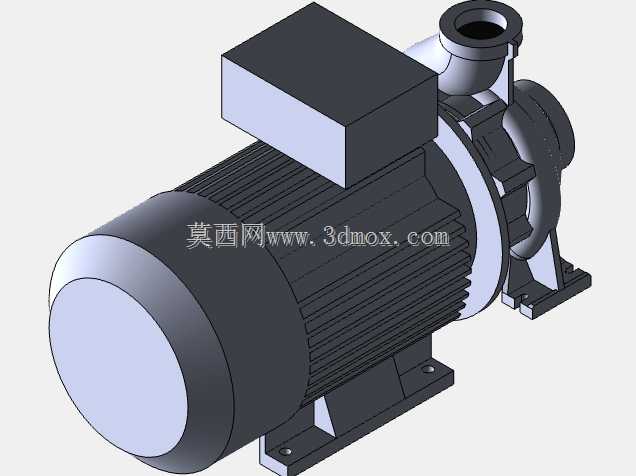

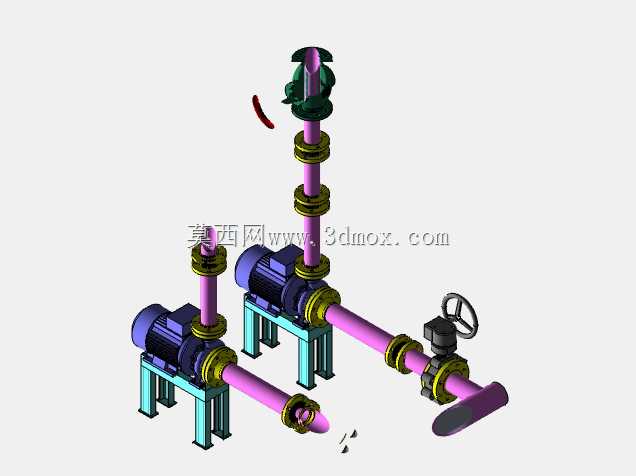

　　该装置以两台卧式离心泵为核心，通过共用进出口汇管、配对法兰、手动截止阀及立式支撑构件组成并联输送单元，整体采用撬装式框架布局，泵体通过型钢支架固定于同一基准平面，进出口管路沿水平方向延伸并在关键节点设置阀门与短接法兰，既满足单泵独立运行的切换需求，也可实现双泵同时投用提升输送能力。从现场布置逻辑来看，这类结构常见于化工循环水、暖通空调冷冻水、工业冷却水补给、小型工艺物料转输以及厂区公用工程泵站，设备到场后只需对接外部主管和动力源即可完成主要安装，减少现场逐段配管的工作量。

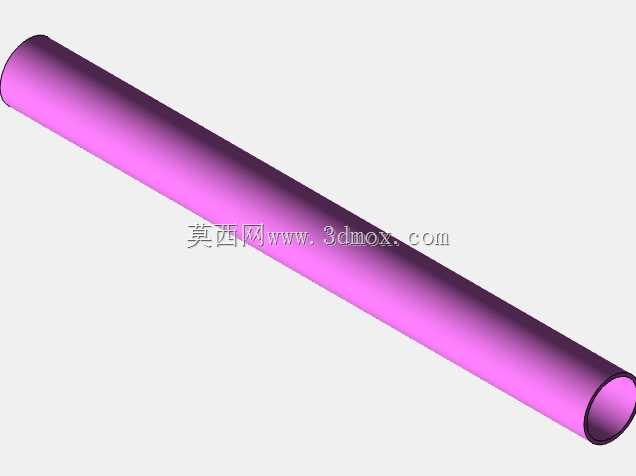

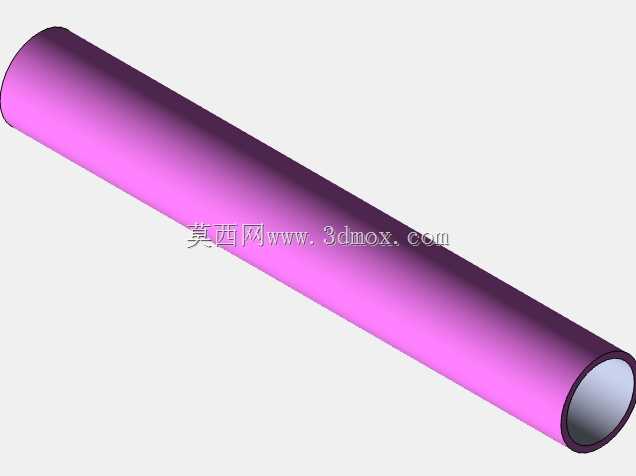

　　泵体与管路之间采用法兰连接，法兰盘处保留了螺栓分布空间和密封面位置，建模时需要重点控制相邻法兰的同轴度、密封面间距以及螺栓孔方位。水平吸入段和排出段均设置了较短的直管过渡，目的是让流体在进入叶轮前保持相对稳定的流态，降低弯头、阀门紧邻泵口造成的偏流和振动。管路中紫色部分表示主输送管道，黄色环带对应法兰或连接节点，黑色手轮阀门用于切断、调节或检修隔离；竖直向上的管段带有独立阀件，可作为排气、旁通或外接支路接口，实际工程中需根据 P&ID 图确认其功能。

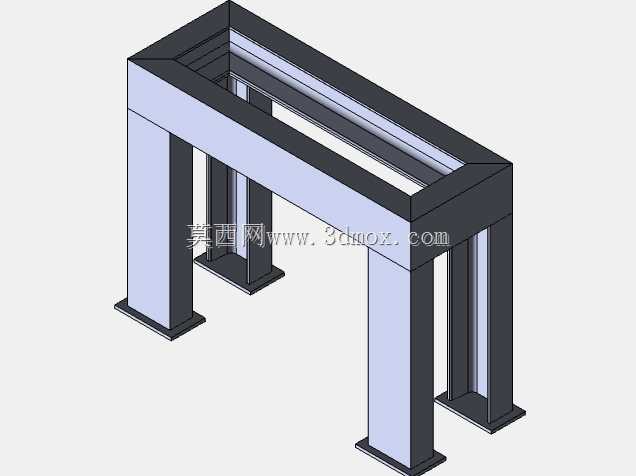

　　结构设计上，两台泵的支架采用四根支腿加横向连系梁的形式，支腿底部留有与基础预埋件或地脚螺栓连接的安装面。支架高度并非随意确定，而是要兼顾泵轴心高度、吸入管坡度、排净需求以及检修时叶轮和联轴器的拆装空间。泵壳、电机、底座三者的相对位置决定了对中校核路径，若后期更换电机或机械密封，前端管路和侧向操作空间必须能够容纳拉马、扳手和吊装索具。模型中阀门手轮朝向外侧，操作面避开电机和立柱，说明布置时考虑了运行人员的可达性；管道端部的盲板或敞口结构则便于在三维阶段检查接口方向、碰撞关系和维护距离。

　　从外形边界看，装置长度主要由水平主管、阀门和末端接口决定，宽度受两台泵并列间距及电机外径控制，高度则包含立式管段、顶部阀杆和手轮的最高点。设备选型与布管时，应在泵组四周预留检修通道，泵端联轴器位置保留抽芯空间，阀门手轮距地面或平台的高度宜处于常规操作范围；若布置在狭窄撬座内，还需复核管道热位移、支吊架受力以及泵口允许载荷。进出口管道不宜把额外重量直接压在泵法兰上，靠近泵口的位置应设置合理支撑，以免管路变形影响轴对中和密封寿命。

　　三维建模过程中，可将装置拆分为泵体总成、电机、底座、管段、法兰、垫片、螺栓、阀门和手轮等子装配，便于复用与干涉检查。管路转弯和变径处应保持内壁过渡平顺，吸入管路尤其要避免出现高点气袋；若输送液体中含有颗粒，还需在低点考虑排污或冲洗接口。双泵并联方案的优势在于运行冗余和维护灵活性，当一台泵检修时，另一台可通过阀组隔离后继续维持系统循环；在负荷波动较大的场合，也可通过启停组合匹配流量需求。整体模型清晰表达了泵、阀、管、支架之间的空间关系，可用于泵站方案布置、撬装设备设计、安装交底以及后续工程图细化。
