分叉式拱形波纹钢地下防护掩体结构

　　这套结构呈现的是一种多向分叉布置的拱形覆土防护掩体，主体由波纹拱形钢板拼装而成，整体埋置于开挖基坑内，顶部与侧部覆土层形成防护与隐蔽层。模型把拱壳、通道交汇节点、端部开口、基坑侧壁与覆土边界都做了完整表达，能够直观反映工事在场地中的空间关系，而不是孤立的一段拱管。

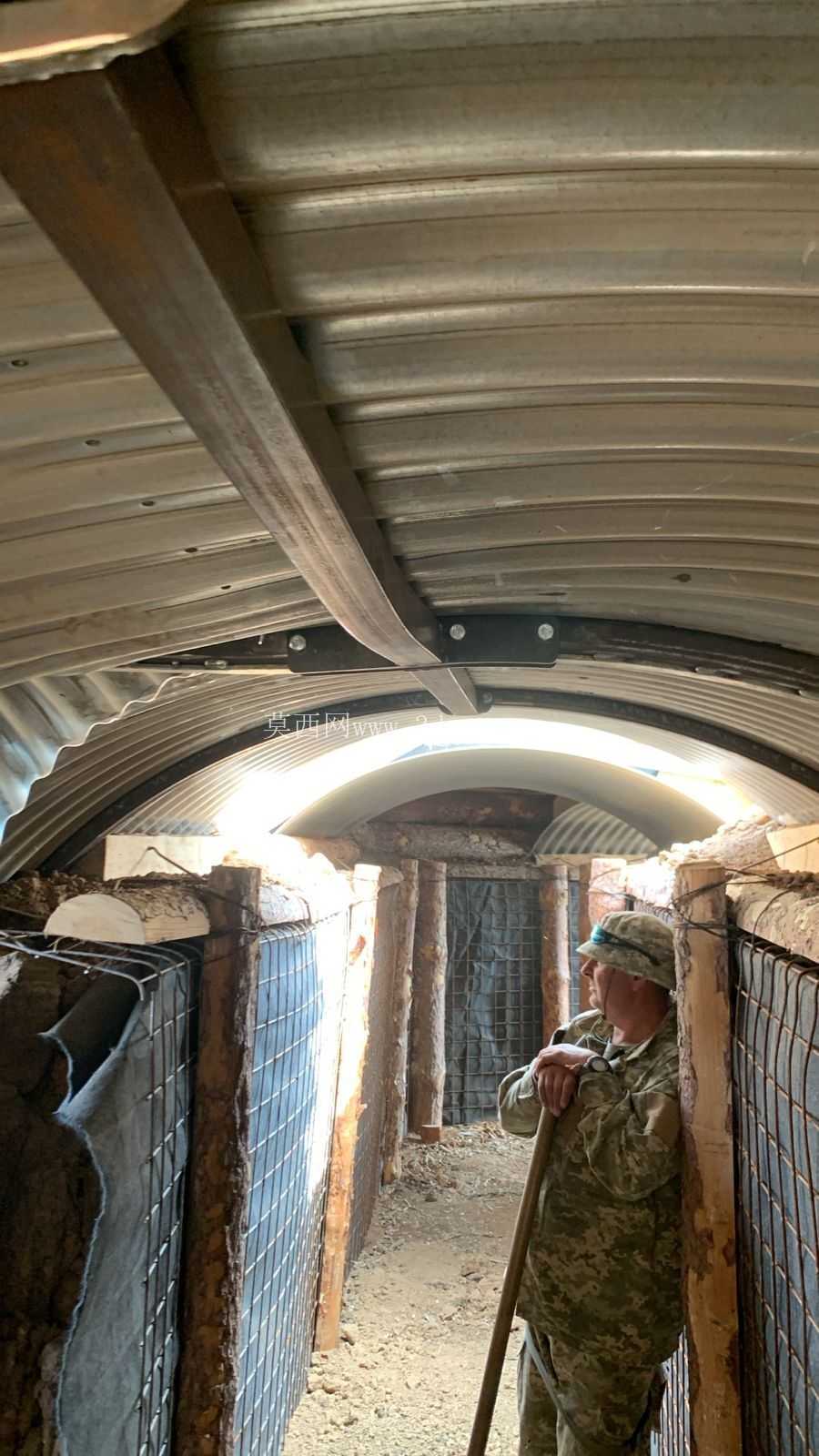

　　从使用场景看，这类结构常见于人防掩蔽、野外临时防护、物资存储或地下通道延伸工程。单一直线形拱洞只能满足单向进出，而本方案采用三岔交汇的布局，人员可以从不同方向进入并在中部节点分流，既提升了通行冗余，也便于在内部划分停留区与通行区。端部保留的开口对应门洞或封堵端，施工时可根据防护等级加装防护门、密闭门或端墙；未开口的拱脚则直接落在混凝土条形基础或压实垫层上，把拱壳的竖向荷载和侧向推力传递给地基。

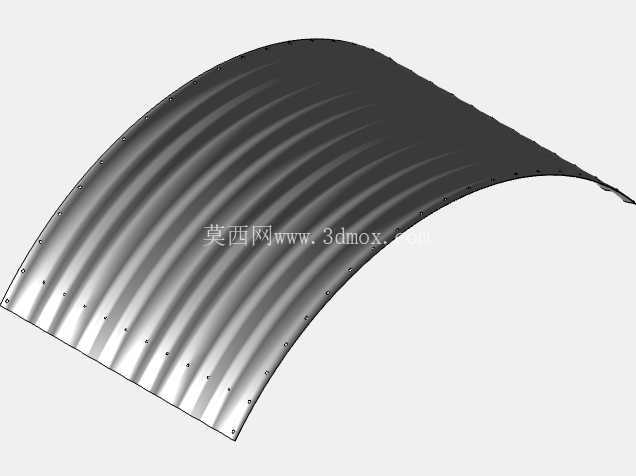

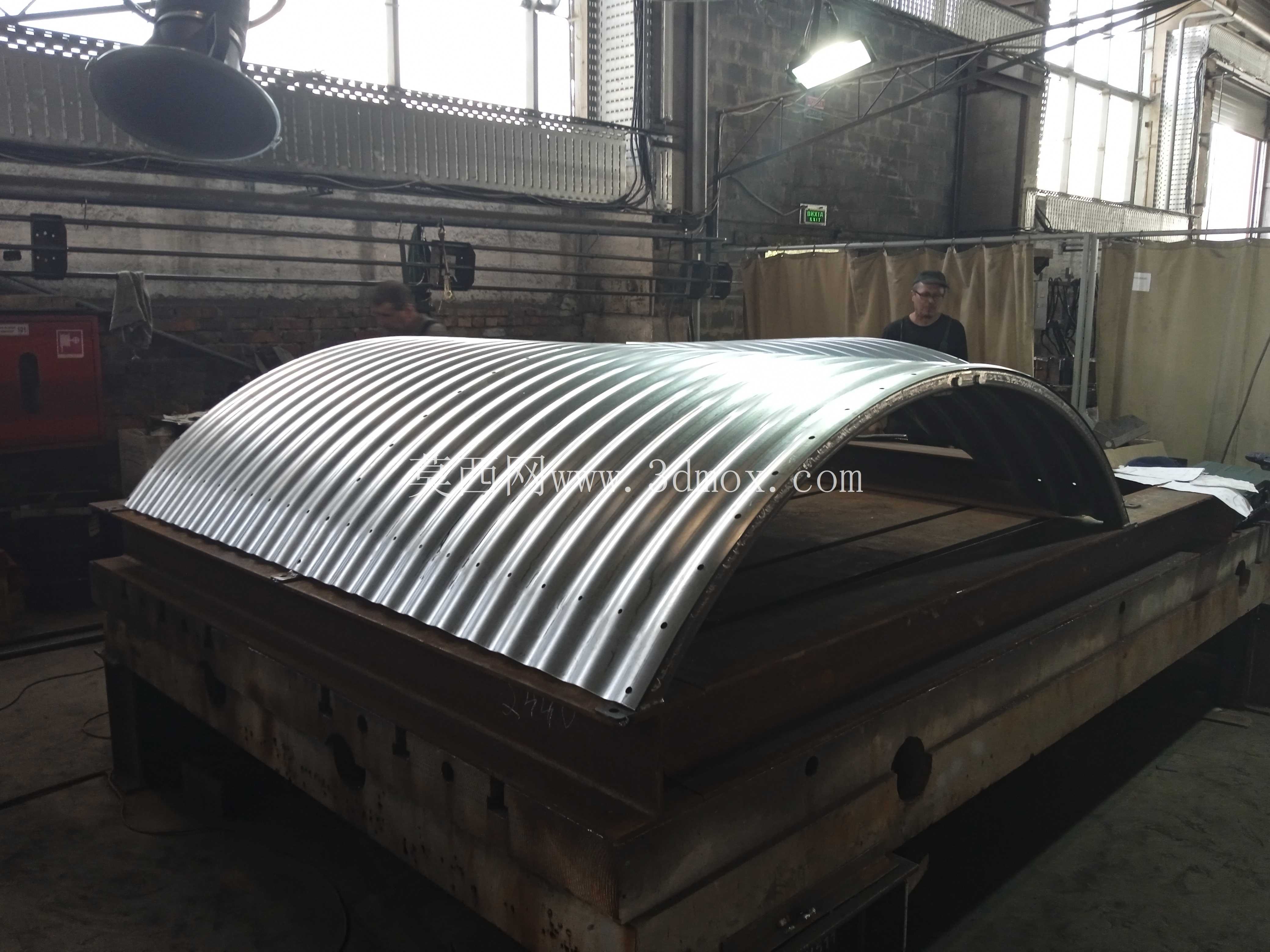

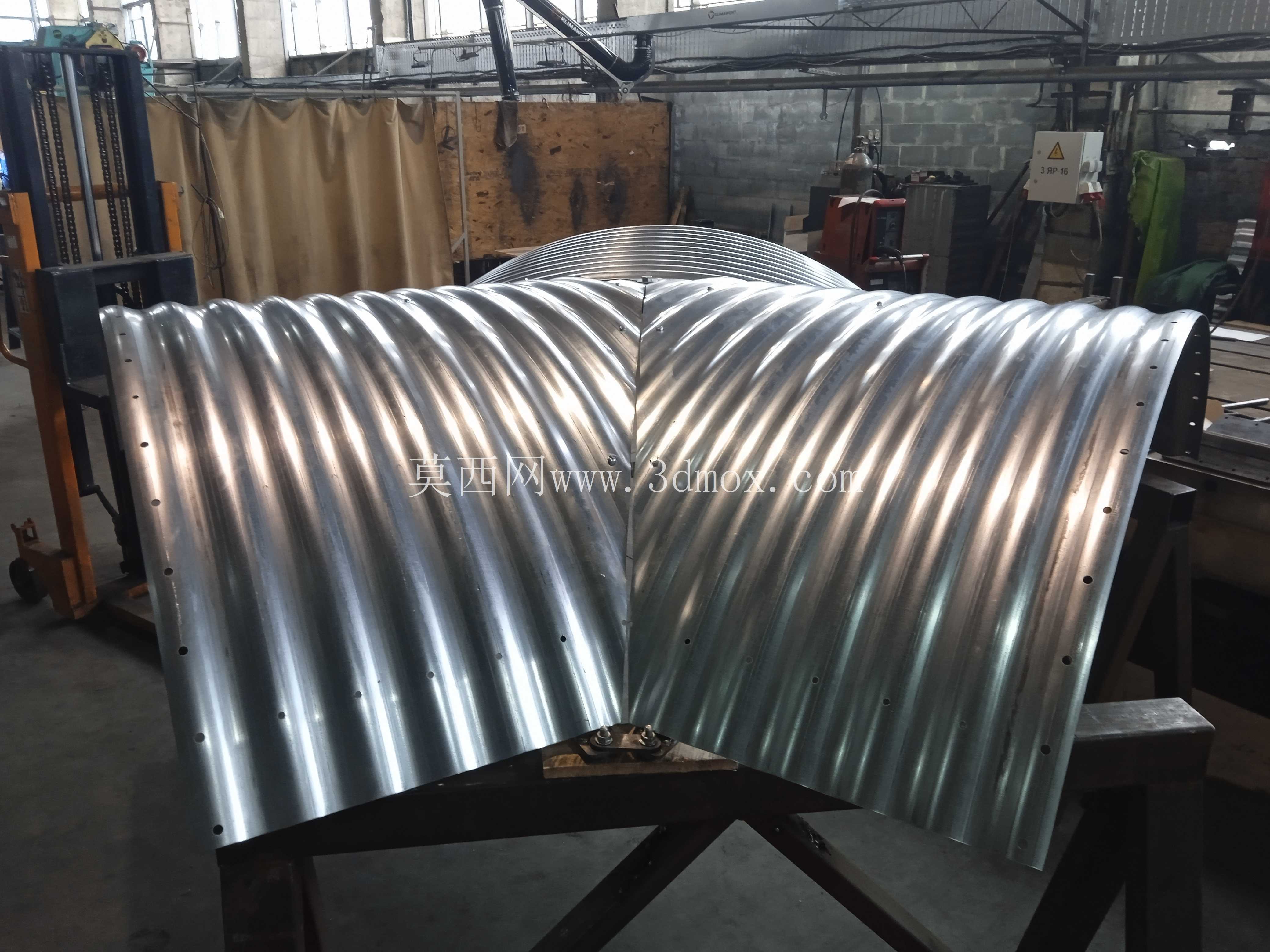

　　拱壳选用波纹钢板是整个设计的关键。波纹断面沿环向连续起伏，相比同厚度平钢板，其截面惯性矩明显提高，能够更好承受顶部覆土压力、地面附加荷载以及侧向土压力。拱形本身具有合理的受力路径，外部荷载主要转化为沿拱肋方向的轴压，弯矩相对较小，适合薄壁钢板装配施工。板片之间通常通过螺栓沿纵向搭接边和环向接缝连接，现场不需要大型浇筑模板，开挖后即可逐片拼装，再进行回填，施工节奏快，也便于在交通条件有限的场地展开。

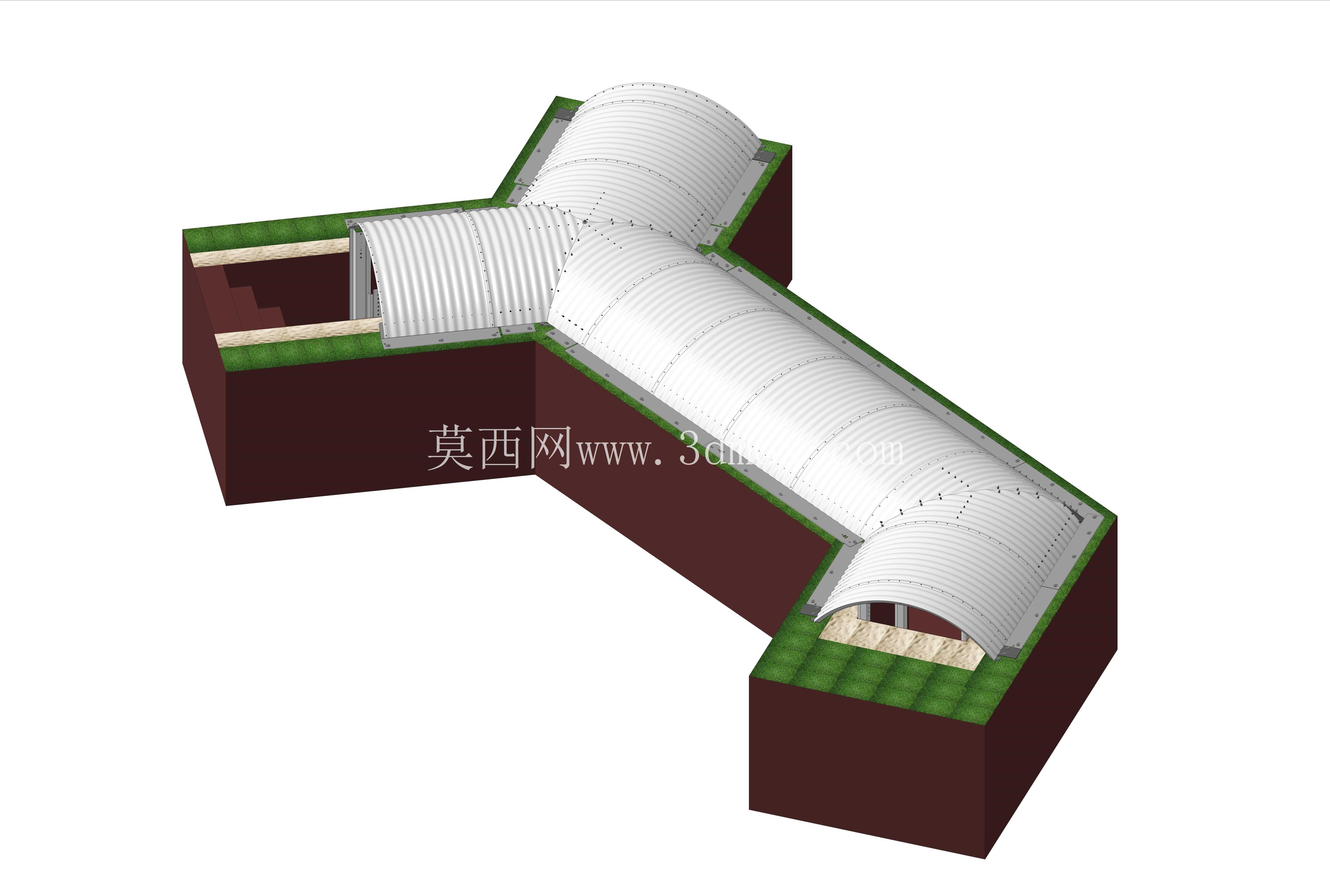

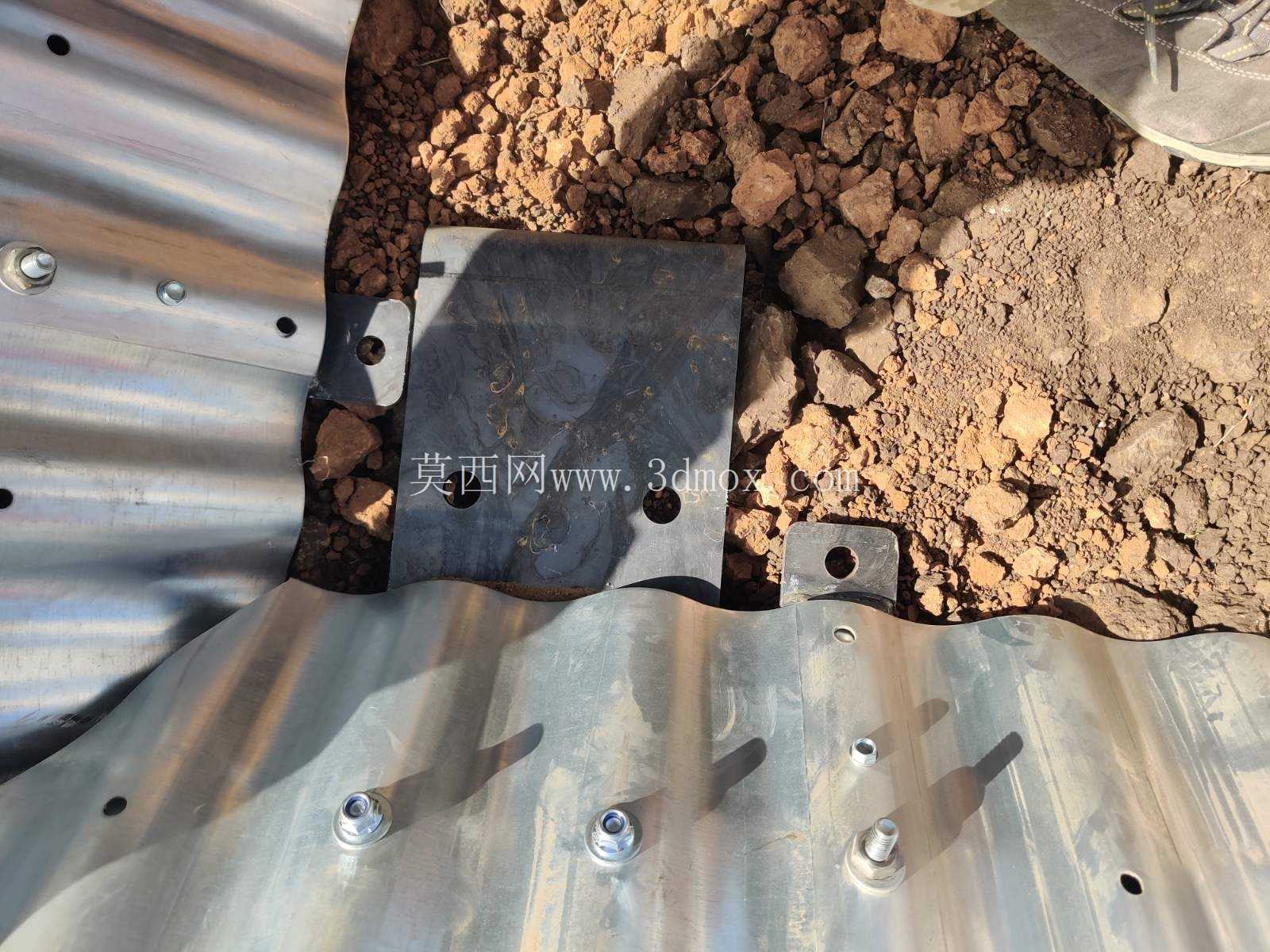

　　模型中深褐色块体可理解为开挖基坑或现浇基座范围，绿色表层代表恢复后的地面植被。设计时需要先确定拱壳内径、矢跨比和波纹板厚，这些参数直接决定覆土厚度上限。拱脚位置不能悬空，必须设置连续基础，并控制基础不均匀沉降；若地基承载力不足，还应增设垫层或扩宽基础。基坑开挖边界要留出作业面，拱壳外侧与坑壁之间预留回填和压实空间，回填材料宜分层夯实，避免单侧堆载造成拱体偏移。

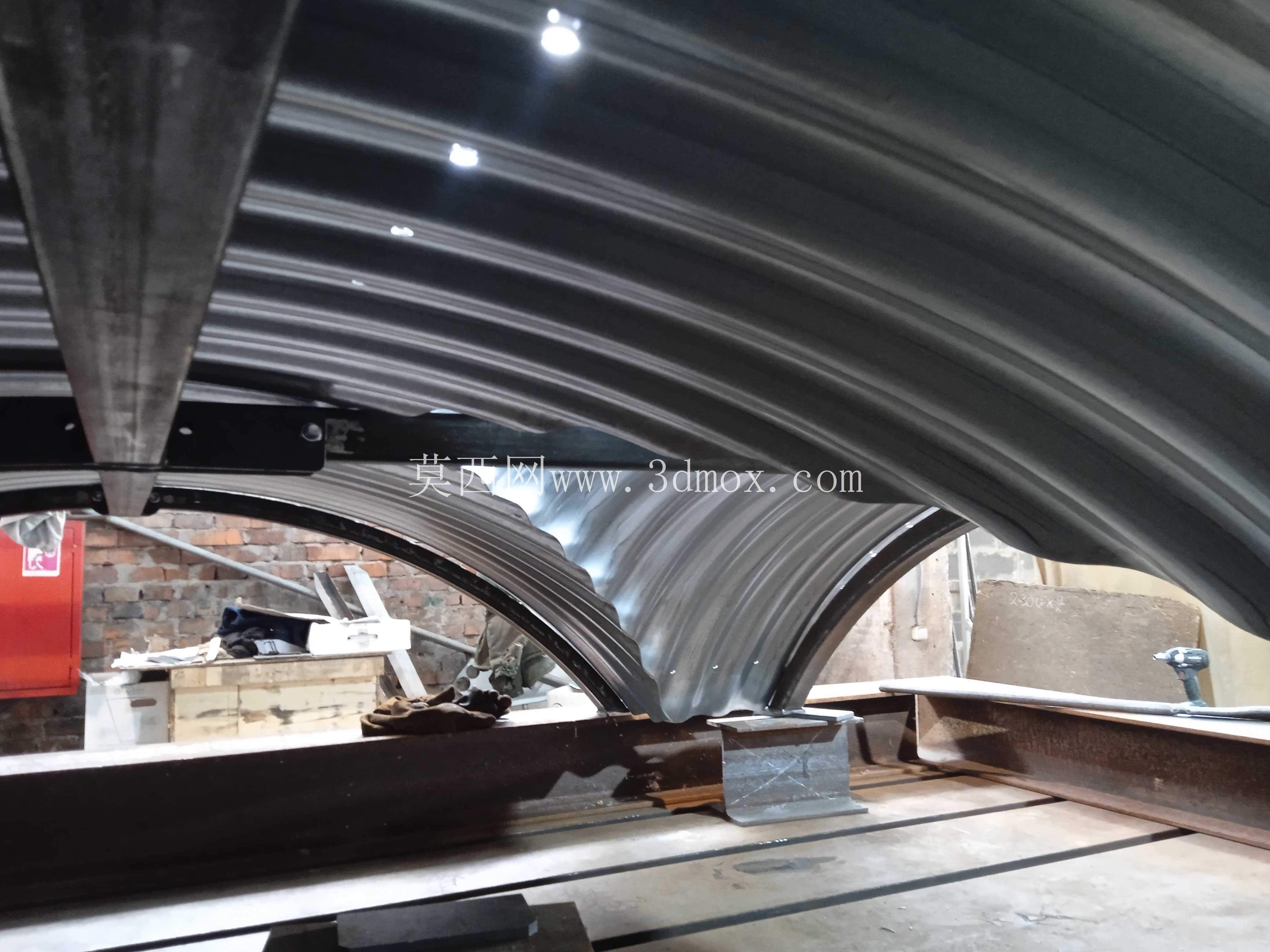

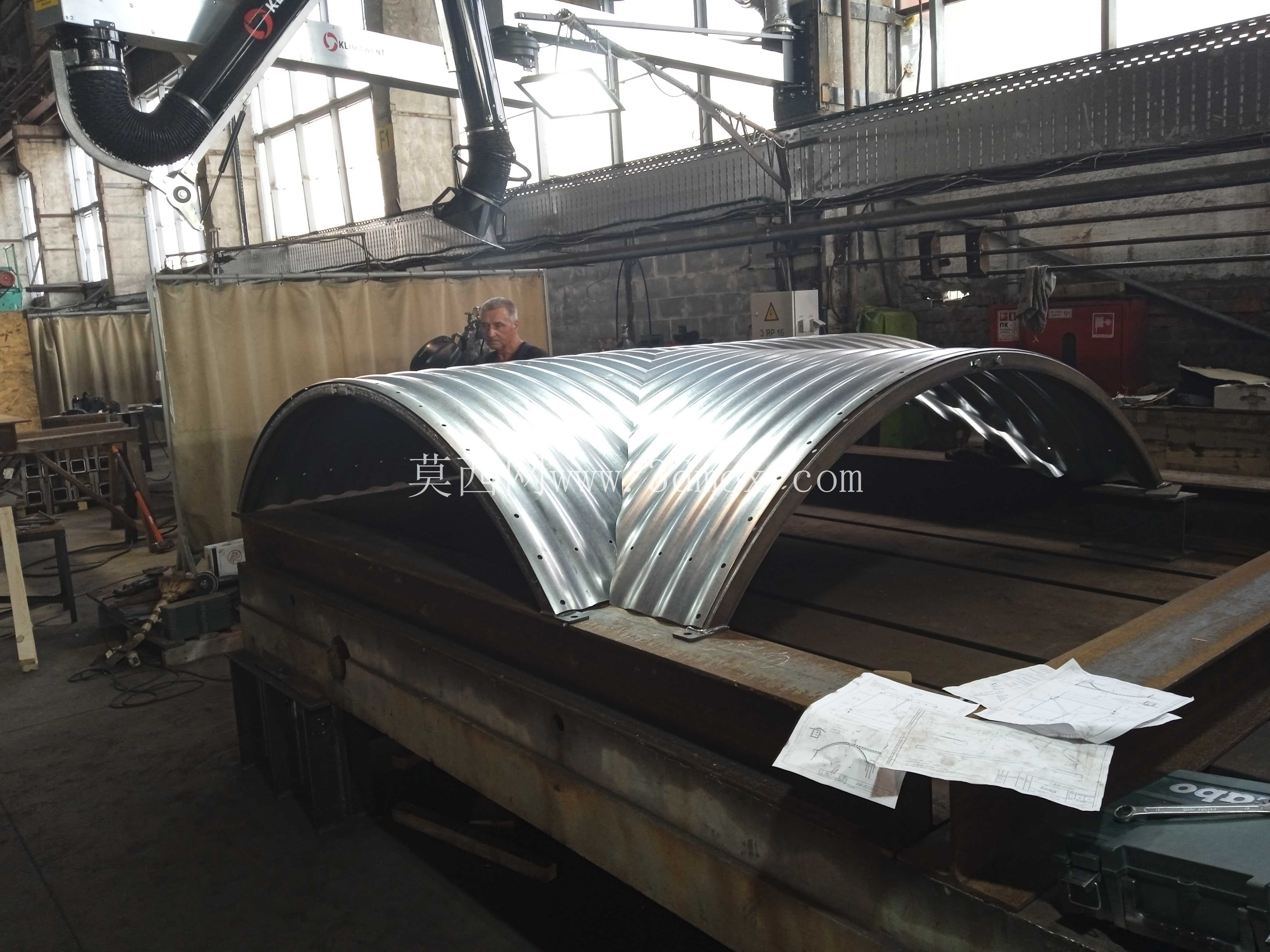

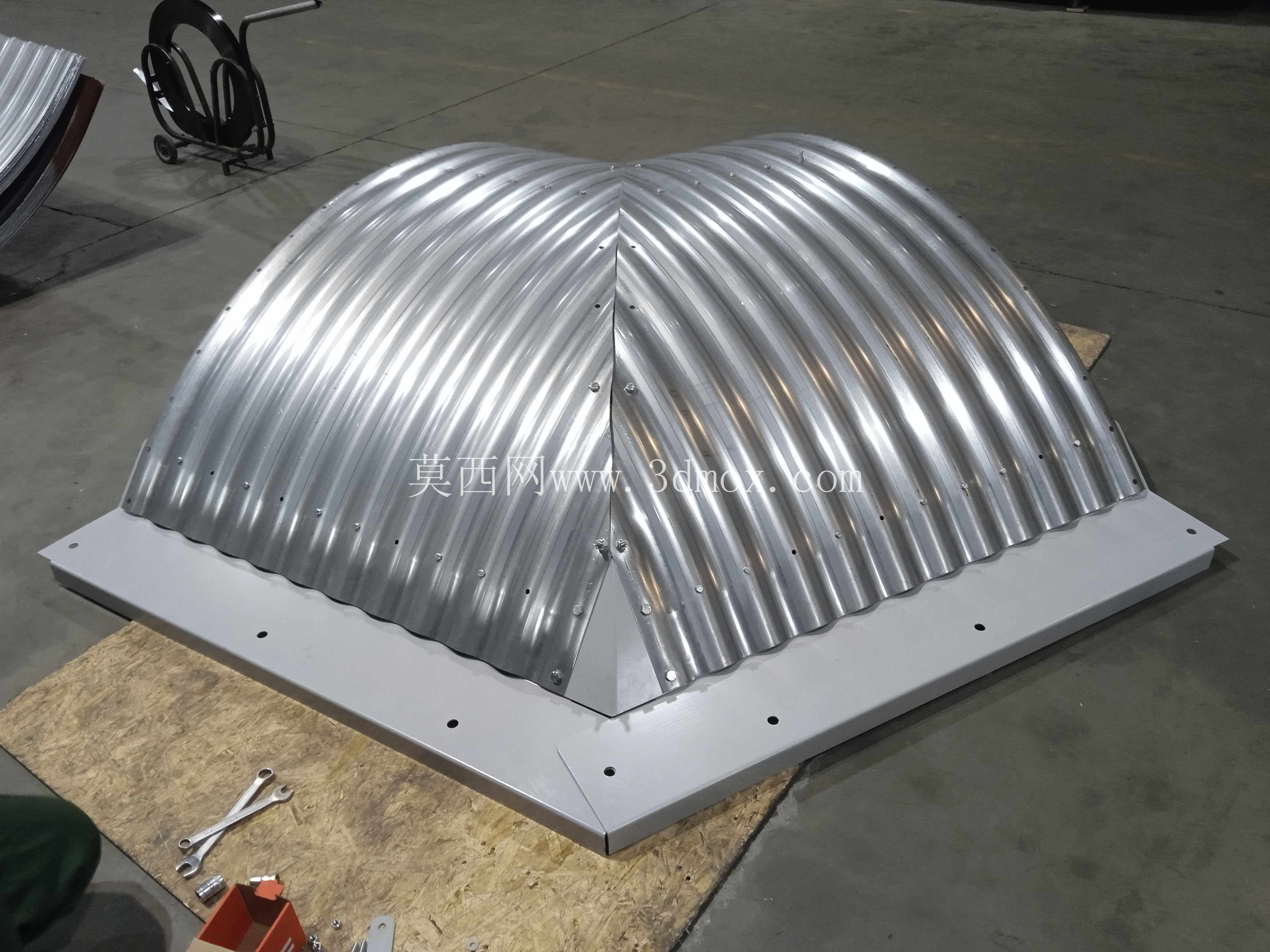

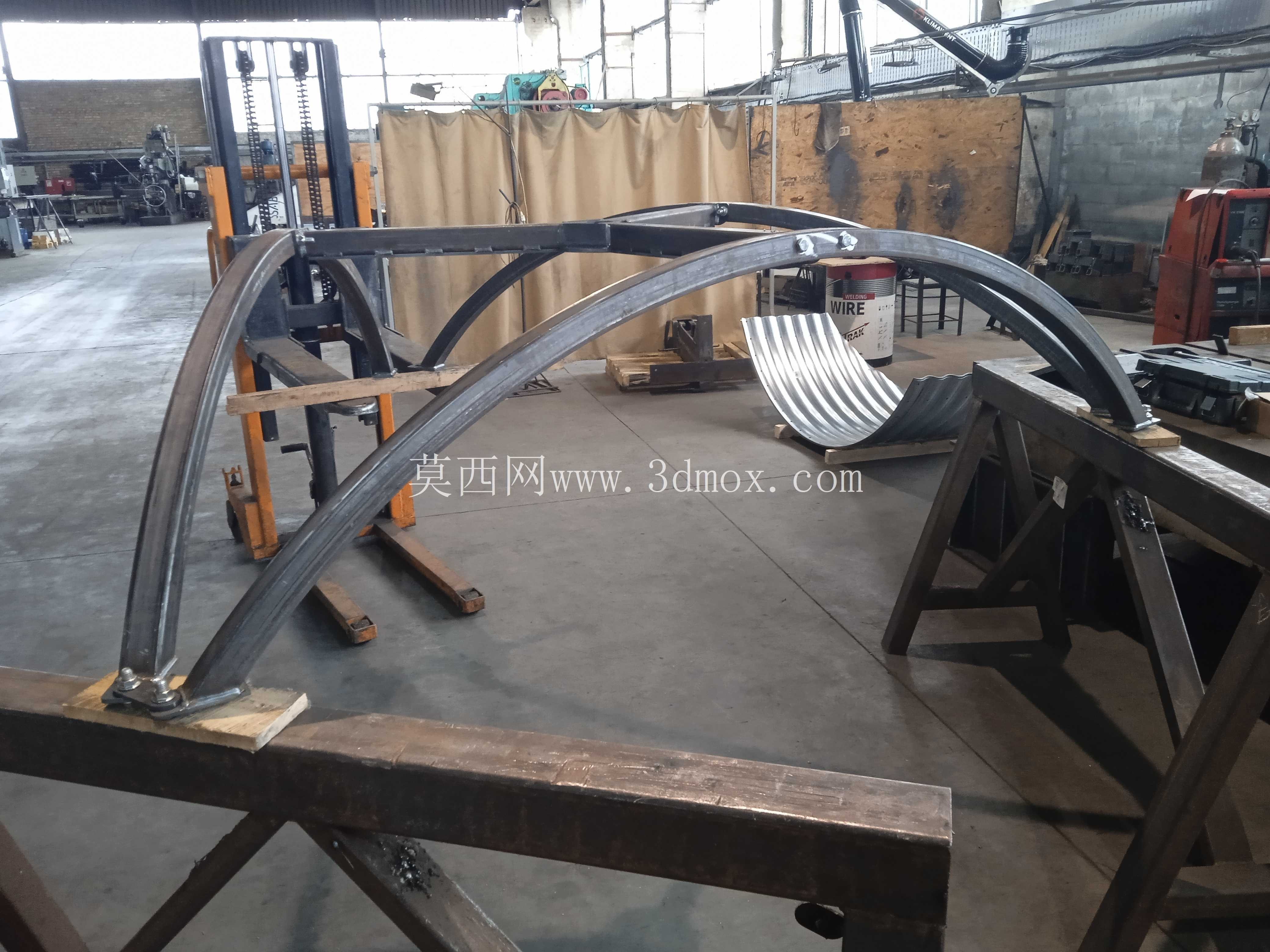

　　分叉节点是结构处理的难点。三段拱壳在中部交汇，几何上存在曲面过渡，受力上也会出现应力集中和荷载重新分布。实际工程中，该节点往往需要加强环梁、立柱或异形连接件，把各通道传来的土压力可靠传递到基础。模型对交汇区域的曲面衔接做了可视化表达，结构工程师可据此检查净空、板片拼缝和加强件位置，避免现场拼装时出现孔位不匹配或构件干涉。

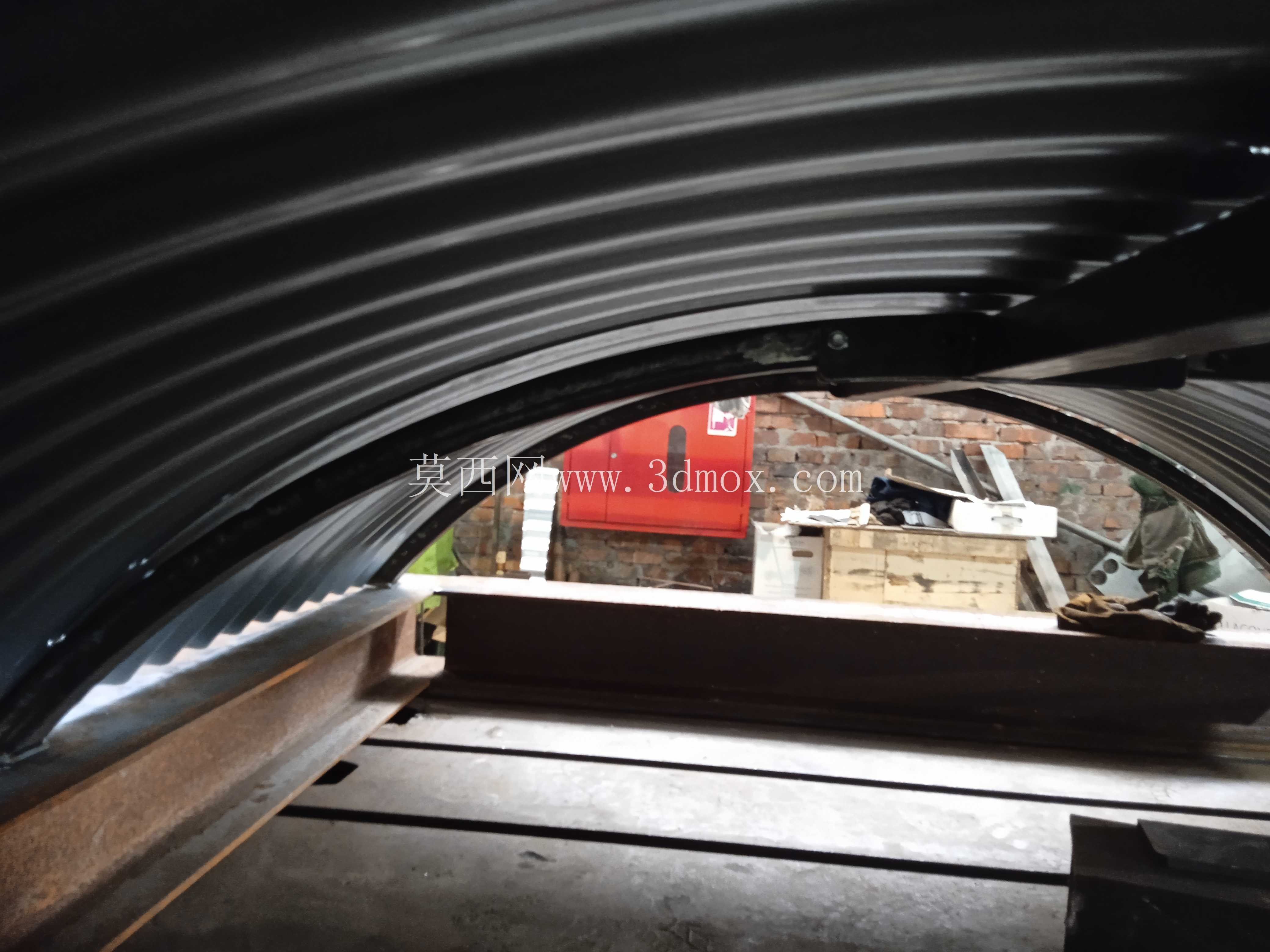

　　端部开口处的拱脚被削弱，门洞周边需要设置门框加强件，必要时采用门垛或端框承受拱脚推力。若作为人员掩蔽空间，内部还可配套照明、通风、给排水和通信线缆，但这些附属设施不应在拱壳上随意开孔；必须穿管时，应在波纹板波峰或波谷位置进行密封补强，并做好防水处理。拱壳与覆土之间可设置排水层或防水卷材，防止地表水沿接缝渗入。

　　从安装边界看，场地放线时要同时控制三条通道的轴线夹角和标高，确保中部交汇节点准确合拢。构件进场后应按编号堆放，先拼装端部拱段并临时支撑，再逐步向交汇节点推进；每环安装后检查拱轴线、跨度和垂直度，螺栓初拧后再整体复拧。回填应对称进行，严禁从一侧猛烈推土，防止拱壳产生侧向变形。

　　整体而言，该模型不仅展示了拱形波纹钢掩体的外观，更把地下工程中基坑、基础、拱壳、分叉节点、出入口和覆土之间的关系交代清楚，可用于防护工事方案论证、装配工艺梳理、施工边界校核以及结构受力分析的前期参考。
