500x400x200规格壁挂式工业控制柜结构

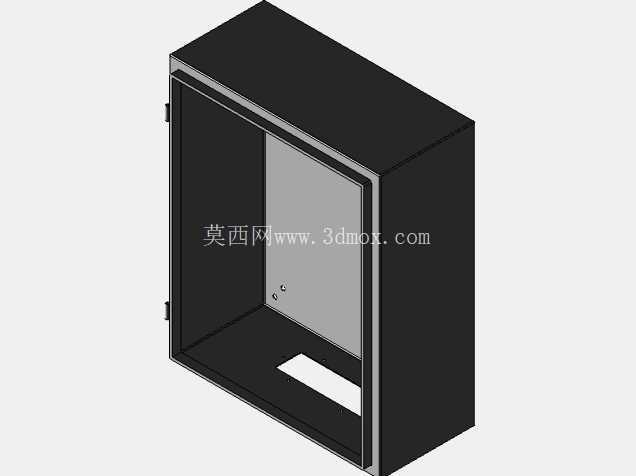

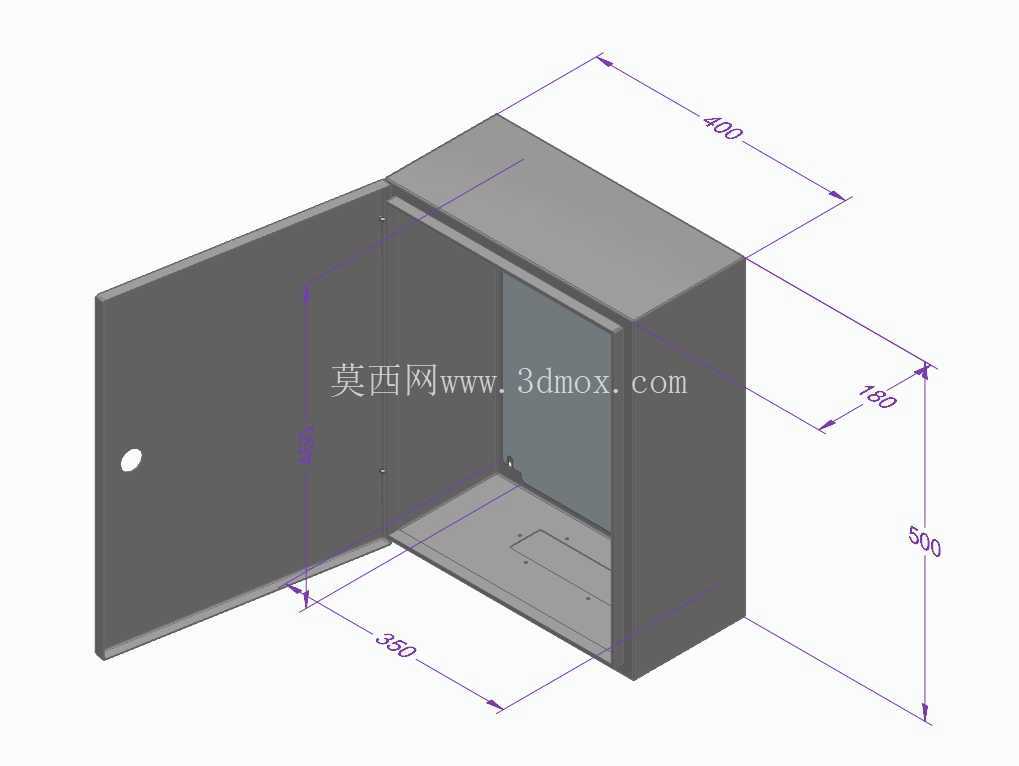

　　状态查看的操作。从结构设计的角度看，这款柜体采用经典的单门壁挂式结构，整体为钣金折弯焊接成型，柜体侧边预留的安装孔位适配常规膨胀螺栓或者壁挂支架的安装尺寸，安装时需要注意预留柜门开启的操作空间，柜门开启侧至少要留出大于柜体深度的操作距离，避免开门后被周边设备或者墙体挡住，影响内部元件检修和接线作业。柜门和柜体的结合处做了折边咬合结构，常规配置下可以搭配密封胶条实现基础的防尘防护，适配普通干燥无强腐蚀的工业车间环境，如果是潮湿或者多粉尘的工况，还可以在这个基础结构上更换发泡密封胶条、加装防水锁具来提升防护等级。柜体内部的安装空间布局上，500mm的高度方向可以分层布置元件，上部预留进出线的走线空间，中部安装导轨用来固定断路器、接触器、做车间小型设备电控配套这么多年，这种500x400x200规格的壁挂式控制柜是选型表里出现频率最高的款型之一，很多单机设备的就地控制、小型产线的区域配电分控，都会优先选这个尺寸段的柜体，既不会因为尺寸太小塞不下断路器、接触器、小型PLC和接线端子排，也不会因为柜体过大占用过多墙面安装空间，适配绝大多数工业现场的墙面安装工况。从实际使用场景来看，这类柜体常被用在生产车间的立柱侧装、设备旁墙面壁挂、小型配套设备的机身侧装位置，用来承载低压配电回路的通断元件、小型逻辑控制单元、现场信号转接端子，部分带本地操作需求的场景，还可以在柜门上开孔嵌入按钮、指示灯、小型触控屏，不需要额外做操作台，直接在柜面就能完成本地启停、参数调整、

　　继电器这类标准导轨安装元件，下部预留端子排安装区域，用来转接现场过来的传感器线、动力线、控制线，400mm的宽度方向可以并排布置多排导轨，同时预留出走线槽的安装位置，强弱电可以分槽走线减少信号干扰，200mm的深度刚好容纳常规厚度的低压元件和走线槽，不会因为深度过浅导致柜门关闭时挤压内部线缆，也不会因为深度过深造成墙面安装后突出过多，影响车间通道通行。设计这类柜体结构的时候，首先要考虑的是钣金折弯的工艺合理性，所有折弯边的圆角要匹配常规钣金加工的刀具参数，避免出现折弯开裂或者尺寸超差的问题，柜体的焊接位置要做打磨处理，保证外表面平整无焊渣凸起，方便后续做喷塑表面处理。柜门的锁具位置设置在柜门侧边偏下的位置，符合日常操作的开门习惯，

　　单锁点的结构足够满足这个尺寸段柜体的柜门锁紧需求，不需要额外加装多锁点结构，既能控制加工成本，也能减少后期锁具故障的维护点。从安装边界的角度来说，现场安装时要提前核对墙面的承重能力，这类柜体装满元件后的整体重量大概在二十到三十公斤区间，普通的砖混墙面或者钢结构立柱都能满足承重要求，如果是轻质隔墙的话需要提前加装承重背板，避免柜体掉落。进出线孔一般预留在柜体的上下两端，现场施工时可以根据实际走线方向敲落对应的孔位，安装电缆格兰头做好线缆固定和密封，避免粉尘或者水汽从进线位置进入柜体内部。另外在建模的时候要注意，柜体的门板和主体之间要预留合适的门缝间隙，既要保证柜门开关顺畅，也要避免间隙过大影响防护效果，铰链的选型要匹配门板的重量，

　　保证多次开关后不会出现门板下垂错位的问题。很多刚入行的结构设计人员做这类柜体的时候，容易忽略内部元件的安装空间预留，要么把导轨位置设计得太靠柜门，导致元件突出后顶到柜门，要么把走线槽的位置留得太窄，后期现场接线的时候线缆塞不进去，这个尺寸的柜体在做内部布局时，导轨距离柜体内侧背板的距离要预留出元件的安装厚度，走线槽的宽度要根据进出线的线缆数量提前核算，一般预留30%左右的线缆冗余空间，方便后期维护加线。还有一点容易被忽略的是接地结构的设计，柜体主体和柜门之间要预留接地端子的安装位置，用黄绿双色接地线做可靠连接，避免柜门因为静电积累或者线路绝缘破损出现带电风险，符合低压配电的安全规范要求。这类柜体在实际使用中，因为尺寸适中，适配性强，除了工业现场的配电控制，还常被用来做小型安防设备的室外防护箱、小型通讯设备的安装壳体，只要根据使用场景调整表面处理工艺和密封结构，就能覆盖更多的使用需求，是钣金柜体类产品里通用性极强的一款标准规格结构。
