IP65防护壁挂式电气接线盒

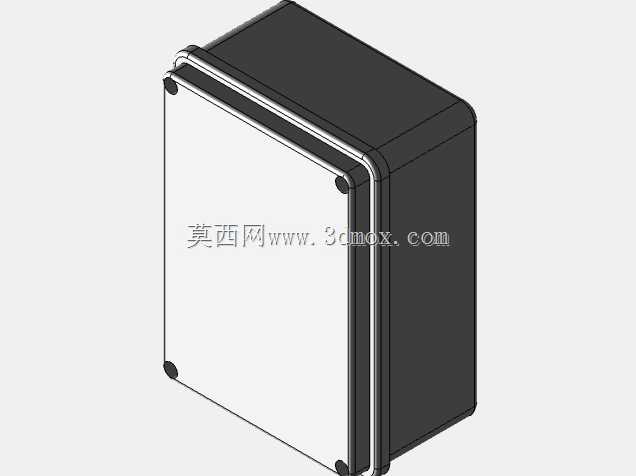

　　这款接线盒在三维结构上呈现为带圆角包边的长方体壳体，主体由盒身与盖板两部分构成，整体外形尺寸约为153×110×66mm，属于中小型电气防护箱体，适用于现场空间受限又需要一定接线容量的场合。盒体采用深色工程塑料质感的侧壁与浅色盖板搭配，四角做了圆弧过渡，既减少了注塑应力集中，也避免了安装维护时的锐边划伤。

　　从实际用途看，这类箱体主要承担端子转接、信号汇集、小型继电器或接线端子排的容纳与防护任务。在自动化产线、机床外围、楼宇配电、户外仪表点位以及潮湿多尘的车间环境中，裸露的导线接头极易因粉尘侵入、水汽凝结或意外触碰而引发短路、漏电与接触不良，接线盒正是把这些连接点集中收纳并提供机械与环境防护的基础部件。IP65的防护等级意味着壳体在合盖并正确锁紧后，可阻挡粉尘进入，并能承受低压水柱喷射，因此在冲洗区域、半户外廊道、食品包装线周边等场景中使用较为普遍。

　　结构设计上，盒口四周布置了连续的密封压合面，盖板通过沿边分布的紧固件与盒身连接，螺钉压紧后可使密封圈均匀变形，形成闭合的防水防尘界面。建模时需要重点保证密封面的平面度与螺钉孔位的同轴关系，任何局部翘曲或孔位偏差都会导致压合力不均，进而在长期热胀冷缩后出现渗漏隐患。盒体四角的包边造型不仅增强了侧壁刚性，也为盖板提供了定位止口，使装配时盖板能够快速落位，不会在拧螺钉过程中发生横向窜动。

　　安装边界方面，箱体背部与四角预留了壁挂固定的结构基础，现场可通过背板螺钉或外置安装耳固定在墙面、立柱、设备机架上。选型时应在外形尺寸之外预留接线弯曲半径、端子排厚度以及线缆引入接头的占用空间，不能简单按箱体净容积估算。电缆进出线通常通过盒体下部或侧壁的防水格兰头完成，开孔位置应避开内部端子排布区，并保证线缆下垂方向有利于水滴外流，避免沿缆芯虹吸进入盒内。

　　内部布局上，153×110的底面可容纳若干组导轨端子或小型接线柱，66mm的深度则为导线弯折、号码管标识和扎线固定留出了操作余量。设计端子排布时，强弱电信号宜分侧布置，进线与出线方向尽量错开，减少交叉走线；盒内应预留接地端子位置，金属电缆接头与保护接地之间的连续性需要在装配工艺中明确。对于发热极小的端子转接场景，该密闭箱体依靠自然散热即可满足要求；若内部加装继电器或小型电源，则需复核功耗与温升，必要时降额使用。

　　从三维建模角度看，壳体壁厚、加强筋、螺钉柱、密封槽和止口配合是核心特征。圆角处的壁厚应保持均匀，防止注塑件缩痕；螺钉柱根部需要加筋并做拔模斜度，保证成型后顺利脱模；盖板与盒身之间应留有合理的装配间隙，既不能过松影响密封，也不能过紧造成密封圈剪切。模型把这些配合关系、安装孔位和外部轮廓完整表达后，结构工程师可直接用于干涉检查、安装布局校核以及格兰头选型，从而在项目设计阶段提前发现箱体与桥架、线管、设备外罩之间的空间冲突。

　　日常维护中，这种接线盒的优势在于开合方便、接点集中、防护可靠。巡检时打开盖板即可核对端子标号、紧固松动螺钉并检查密封圈状态；重新合盖时应按对角顺序逐步拧紧螺钉，使密封面受力一致。对于需要频繁改动线路的试验工位，可在盒内预留少量备用端子和线槽空间；对于长期固定运行的点位，则可在外部增加标识牌，标明回路编号与进线来源。整体而言，该模型围绕密封防护、壁挂安装和端子收纳三个核心需求展开，结构简洁但工程细节明确，适合作为电气控制柜外围布线、现场仪表接线和分布式IO点位防护的基础箱体参考。
