交流稳压器油箱清洗歧管管路总成

　　这套歧管管路总成主要服务于油浸式交流稳压设备的油箱维护环节，属于油箱清洗、注排油和油路循环作业中的外接管路组件。现场检修时，检修人员需要把油箱内部积存的油泥、金属碎屑和老化绝缘油通过外置循环系统抽出，再经过滤、冲洗后回注，歧管就是连接油箱接口与清洗设备之间的刚性输送通道。它并不是单根直管，而是由多段金属管、活接接头、弯头、阀件接口和端部连接结构组合而成，能够在有限的设备外侧空间内完成转向、分流和固定。

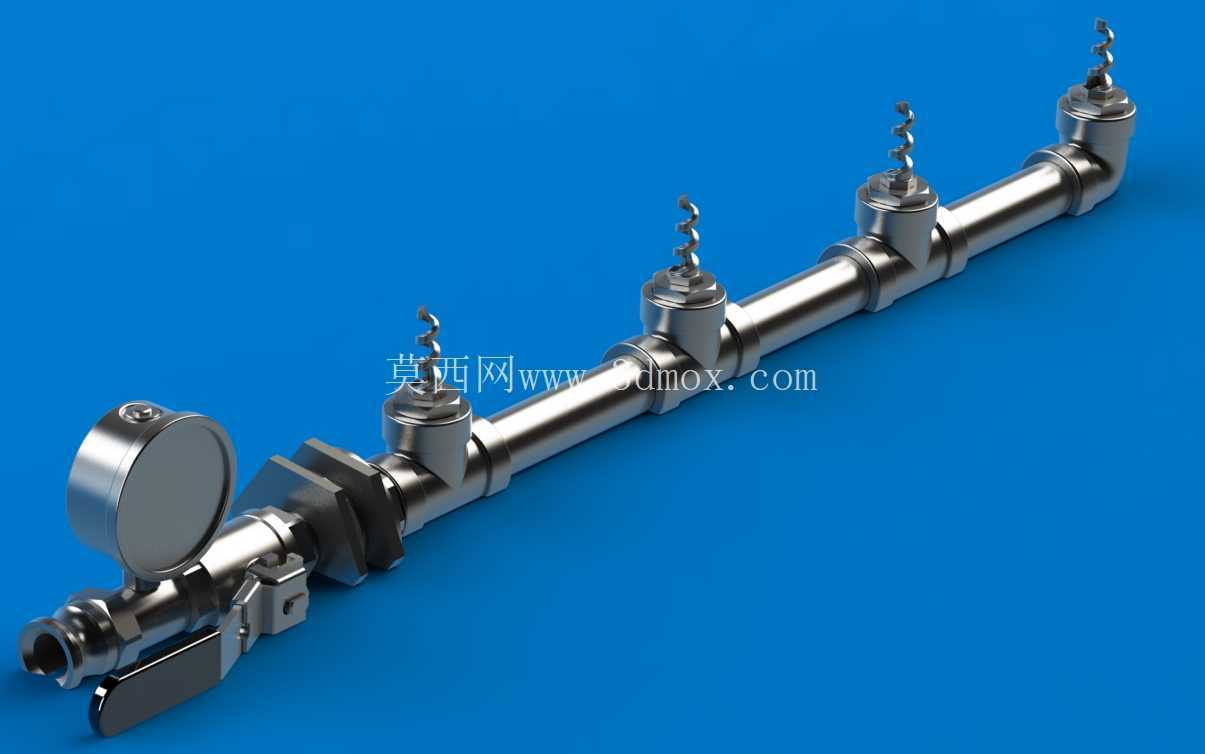

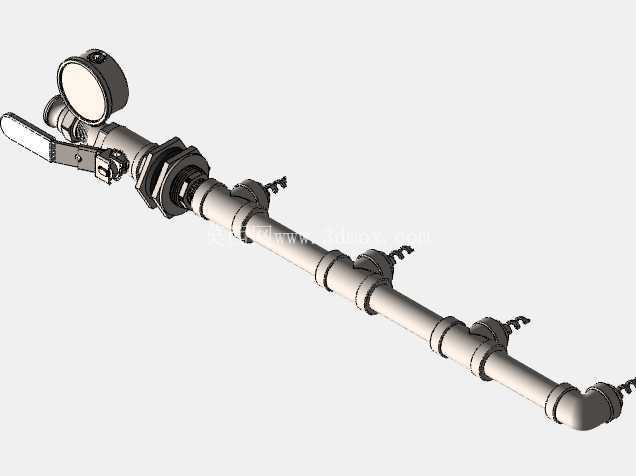

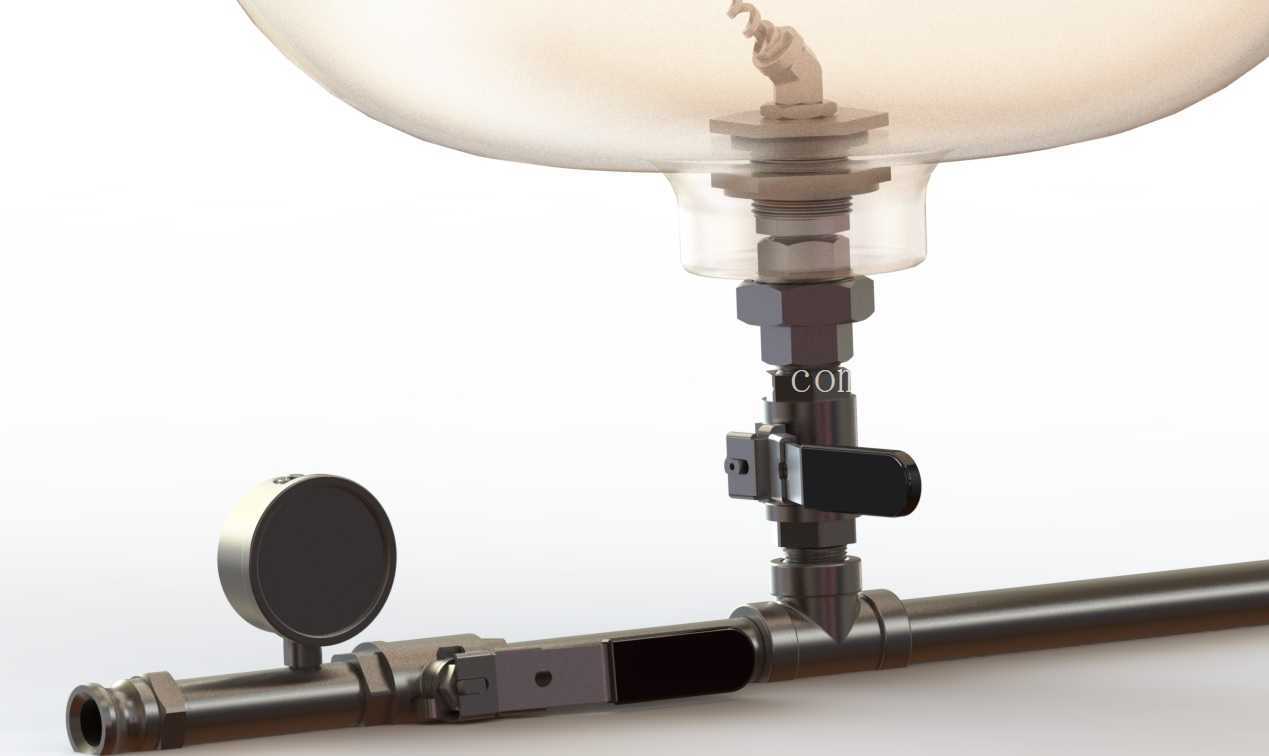

　　从结构布置上看，管路主体沿长轴方向延伸，各段管径通过接头逐级衔接，中间设置多处带锁紧结构的连接节点。这样的布置便于在装配时分段对位，也方便后期维护时单独拆卸某一段，而不必整根拆除。端部弯头用于改变介质流向，使管路能够贴近油箱侧壁或检修平台边缘走线，减少悬空长度；靠近操作端的手柄式结构和圆形表座接口，则为人工启闭、压力观察或快速接驳提供了位置。表座附近的接口可接入压力表或监测元件，在清洗循环中观察管路阻力变化，判断滤芯堵塞、阀门开度以及油路是否存在气阻。

　　设计这类管路时，首先要处理的是密封与对中问题。金属管段之间采用带螺母压紧的活接形式，配合端面密封，能够在反复拆装后仍保持可靠压紧。建模时需要把接头的旋合长度、扳手空间和台阶避让关系表达清楚，否则现场装配容易出现螺母无法到位、相邻管段干涉的问题。管路沿程的多个卡箍和支撑位也不是装饰结构，它们承担着充油状态下的重量和振动约束，尤其在清洗泵启停、介质脉动时，支撑点间距过大会导致管路晃动，进而影响接头密封寿命。

　　外形尺寸方面，总成呈细长条状，主体长度远大于径向尺寸，适合沿油箱外侧或检修架横向布置。三维布局中需要重点校核两端接口的中心高、弯头转向角度以及阀件操作方向。端部连接边界应与油箱法兰、软管接头或泵组接口保持同轴，偏角过大不仅会增加装配应力，还会使密封面承受附加弯矩。对于带手柄的控制部位，周围必须预留手指和扳手操作空间，不能让相邻管道、箱体筋板挡住启闭动作；表座位置则应朝向人员巡检视线，避免安装后表盘被管路或支架遮挡。

　　在实际油处理场景中，歧管内部会经历绝缘油、清洗液以及带杂质回流介质的交替通过，因此流道应尽量减少突然缩径和死角。模型中各段管道的过渡台阶、接头内径和弯头曲率都需要协调，避免杂质在低洼处沉积。多处分支和阀接口为切换冲洗路径提供了条件：可根据工艺需要实现抽吸、回流、旁通过滤或分段冲洗，不必频繁更换外部软管。对于设备制造厂而言，这种总成在出厂前可作为油处理工装的一部分；对于用户现场检修而言，它又能作为稳压器油箱维护系统中的固定管路模块，提升拆装效率并降低临时接管泄漏风险。

　　建模表达上，圆弧弯管、六角锁紧螺母、法兰盘、手柄和细小阀杆都需要保留真实装配关系，尤其要体现管段同心度、接头螺纹旋向区域和支撑件夹持位置。结构工程师在复用该模型时，可依据油箱接口坐标调整直管段长度与弯头方向，但不应随意取消支撑节点或缩小操作空间。选型人员则可通过整体外形判断其在检修平台、油箱侧壁和移动滤油机之间的布置边界，确保管路接入后既有顺畅流道，也具备稳定的安装基础。
