多通路中空回转旋转接头结构设计

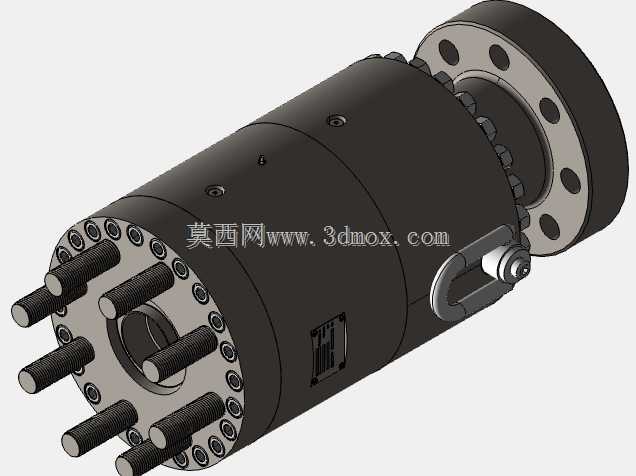

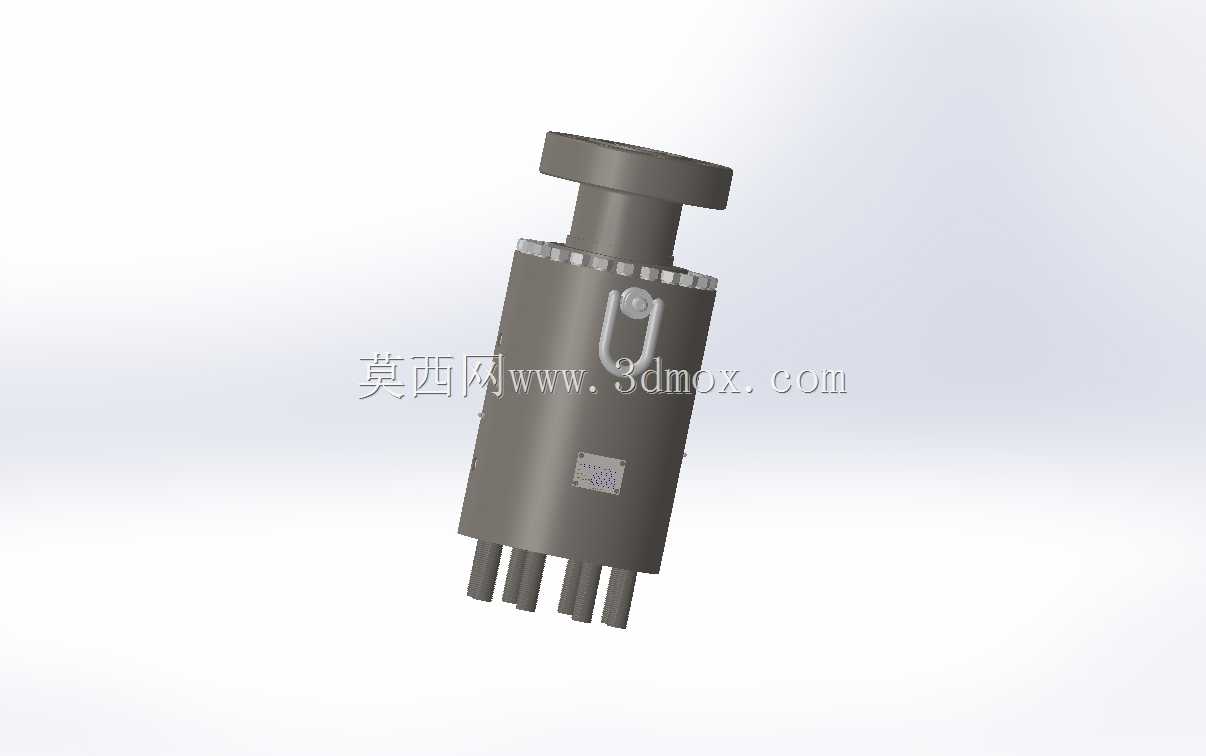

　　该结构围绕设备回转部位的介质输送需求展开，主体采用圆柱形回转壳体配合双侧法兰接口，适合安装在需要相对旋转同时保持管路连续连通的工位上。前端大直径法兰布置多根外伸螺柱与周向紧固孔，能够与旋转工作台、卷绕设备、回转夹具或工艺转台进行刚性连接；后端法兰保留环形螺栓孔阵列，可对接固定侧管路或机架端盖板。中部壳体承担内部流道分隔、密封容纳和外部支撑作用，侧面设置吊装环，便于在整机装配、检修搬运时进行起吊定位。

　　从实际用途看，这类回转连接件常用于液压、气动、冷却或润滑介质从固定侧向旋转侧输送的场景。设备工作时，一侧管路随执行端连续转动，另一侧保持固定，若直接使用普通硬管连接，会出现管路扭转、干涉、疲劳断裂等问题；该结构通过内部回转通道和密封组，将介质路径限制在壳体内部，使外部管线无需随轴反复缠绕。中空式端部还为中心穿缆、穿杆或通过主轴留出空间，在紧凑设备布局中可以减少外围管线数量。

　　结构设计上，前端法兰面采用厚壁圆盘形式，螺柱沿圆周分布，连接载荷能够较均匀地传递到壳体，避免局部螺栓承受过大弯矩。法兰盘上的通孔与螺柱组合兼顾了定位和锁紧需求：通孔用于与配对件螺栓贯穿连接，外伸螺柱则适合需要螺母压紧、密封垫预紧或快速拆装的场合。后端法兰孔径和节圆按照常规管路对接思路布置，盘面上的开孔既承担连接功能，也可在不同方案中作为流道观察、封堵或辅助固定位置使用。

　　壳体外形并非简单光面圆筒，局部设置了小直径工艺孔、侧向标识槽和加强过渡区。工艺孔可对应定位销、油口堵头、密封调整件或传感器安装位；侧面凹槽区域可用于刻印流向、通道编号或维护标识。壳体与法兰之间采用圆角和台阶过渡，能够降低回转件在受内压、弯矩和振动时的应力集中。对于多通路结构而言，内部通常需要设置同心环形通道或分隔轴套，外壳壁厚、通道间距和密封槽位置需要同步考虑，模型在外部比例上已经体现出较长的轴向密封布置空间。

　　安装边界方面，前端连接盘直径明显大于中部筒体，属于整机径向占用最大的区域，布置时需要在法兰外周预留扳手空间和螺柱装拆距离。后端法兰同样具有较大外径，但厚度相对较薄，适合贴近固定支架或管路面板安装。筒体上方吊环突出于圆柱轮廓，吊装状态下不会与法兰端面直接干涉，但在设备最终安装位置附近，应确认吊环是否需要保留、拆除或转动到非干涉角度。前端多根螺柱沿轴向伸出，运输和装配过程中应避免碰撞螺纹，配对件安装时需按圆周顺序逐步压紧，防止法兰面偏载。

　　在选型和建模校核时，需要重点关注三条轴线关系：前端法兰端面、后端法兰端面与筒体回转中心应保持同轴；周向螺栓孔节圆需要与配对设备一致；外伸螺柱的有效长度应满足法兰、密封垫和螺母叠装后的啮合要求。若用于压力介质输送，内部通道转折处应尽量减少急弯，密封槽附近要保证足够壁厚，壳体外部螺钉孔不宜与内部流道贯通。对于高速或长时间回转工况，还应在结构中考虑轴承支撑位置、密封摩擦热、泄油通道以及维护拆卸空间。

　　该三维结构把连接法兰、回转筒体、紧固螺柱、吊装附件和侧向接口集中在一个部件中，外形层次清晰，适合作为旋转管路系统、回转工装和自动化转台设计时的参考件。建模时可依据外部轮廓继续拆分内部芯轴、密封圈、轴承、隔套和流道堵头，从而进一步完成干涉检查、法兰配对和管路布置验证。
