双轴追日太阳能光伏跟踪支架结构

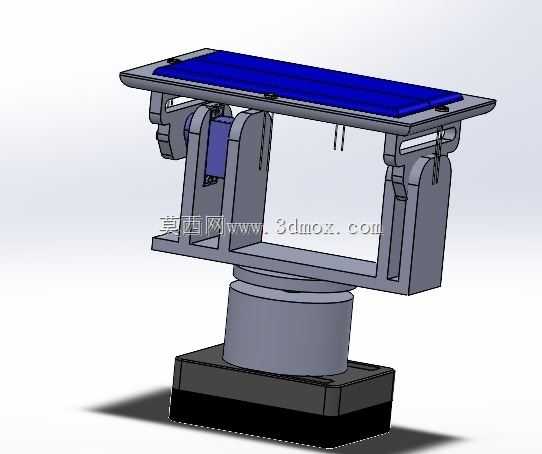

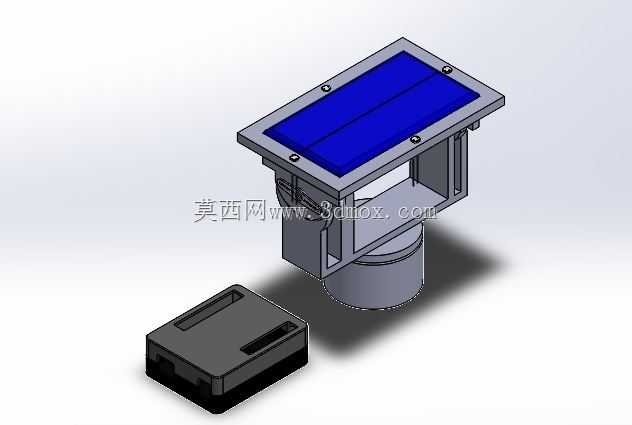

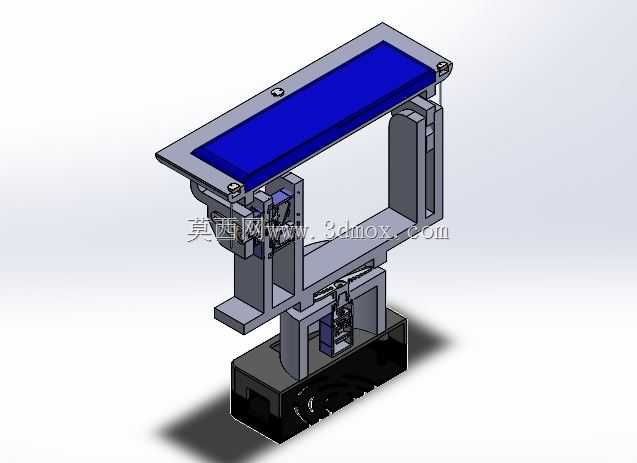

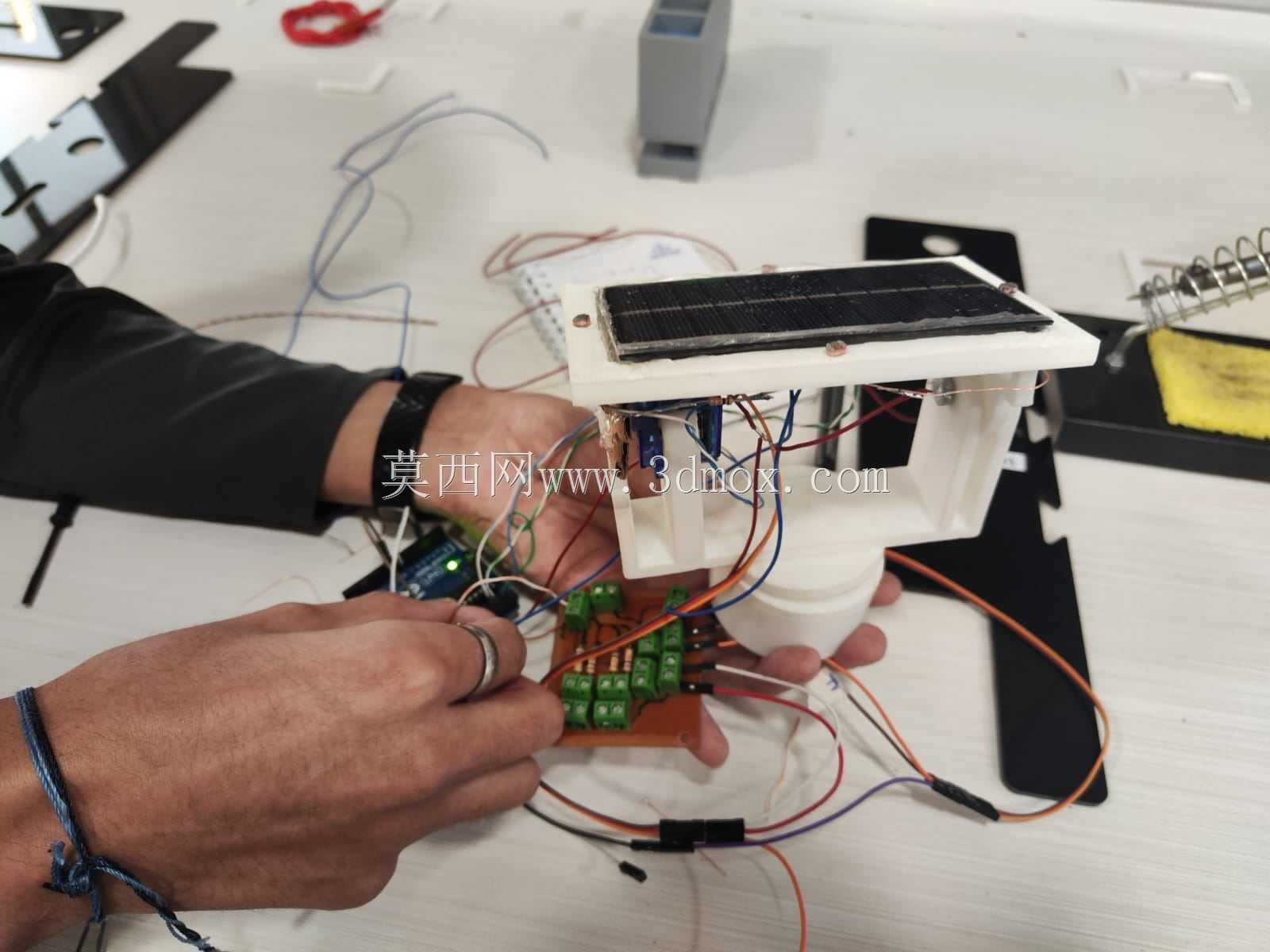

　　这套三维结构围绕户外光伏受光面的姿态调节需求搭建，整体由底部固定基座、中部回转立柱、双侧俯仰支撑臂以及顶部电池板承载框架四部分组成，建模时把现场安装、线缆走线、运动干涉和维护空间一并纳入考量，而不是只做静态外观。

　　从实际部署场景看，该类机构多用于分布式光伏电站、园区光储微网、野外监测站点以及小型离网供电系统。与固定倾角支架相比，双轴跟踪能够让受光面在一天内随太阳方位变化持续调整，上午、下午的低角度光照利用率提升尤为明显；在多云、季节交替导致太阳高度角变化较大的地区，俯仰轴与方位轴协同动作，可以减少板面斜射损失。结构设计上，顶部承载框架采用矩形边框托举整片电池板，边框四周预留压块安装位，板面通过多点压紧固定，避免单块薄板长期受风载产生颤振；框架下方布置横向加强梁，承担电池板自重并把雪载、风载传递到两侧支臂。

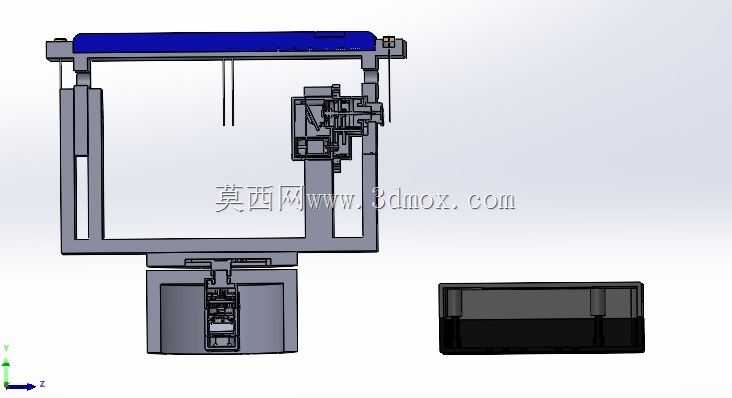

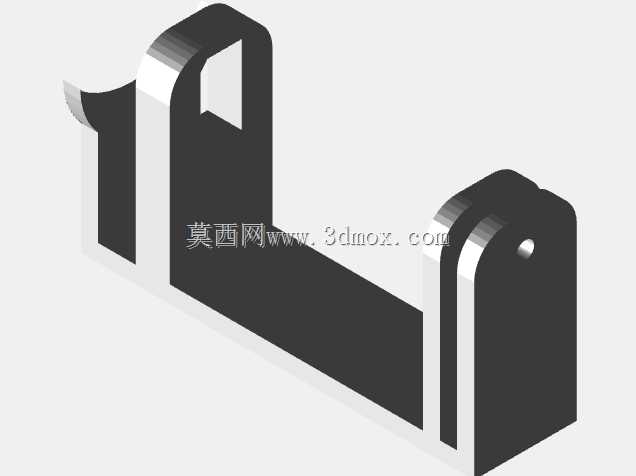

　　中部回转段是整机姿态控制的核心。立柱下方设置圆盘式回转支撑，连接底部箱体基座，基座内部可容纳驱动电机、减速机构、控制板与接线端子；回转轴线垂直于安装地面，负责带动上方支架完成水平方位转动。立柱两侧伸出立式支臂，支臂上端与电池板框架铰接，形成横向俯仰转轴；其中一侧支臂内置或侧装推杆、减速电机等执行件，驱动框架绕铰接轴翻转，从而改变电池板倾角。建模时两支臂采用对称厚壁立板结构，根部与回转台连接处做加宽过渡，能够抵消风载在板面形成的倾覆力矩；铰接点位置略低于电池板重心平面，使俯仰运动过程中重心波动更小，降低驱动功耗。

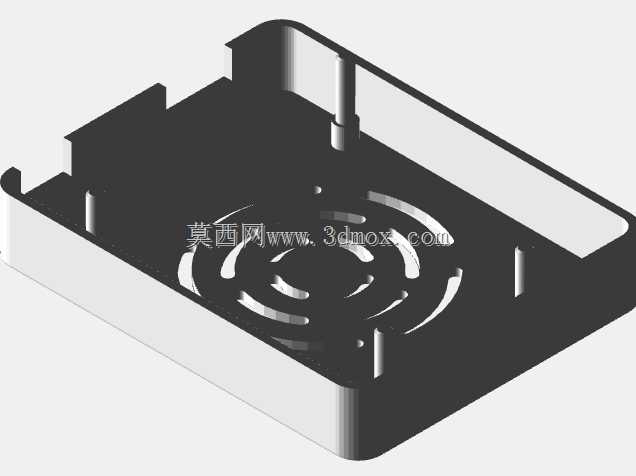

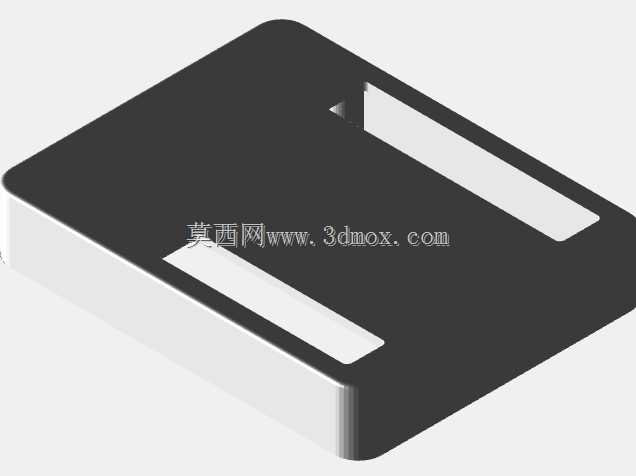

　　安装边界方面，底部箱体设计为方正配重座，底面预留地脚螺栓孔，可直接固定在混凝土基础或钢结构平台上；箱体高度兼顾内部器件容纳与地面防洪、防积水要求。顶部电池板框架的长宽尺寸按常规单块或小串光伏组件排布，框架边缘超出组件少量距离，用于安装压块与护边；整体回转半径需要在选型时重点校核——方位轴转动时，电池板两角扫过的圆形区域内不得有栏杆、管线或相邻支架遮挡，因此阵列排布时支架间距不能按固定支架简单套用。俯仰运动范围则需结合当地纬度设置极限角度，既要保证冬季低太阳高度角下板面能够近乎垂直接受光照，也要限制夜间或大风保护姿态下板面趋近水平，从而减小迎风面积。

　　线缆走向上，电池板背面引出的正负极线缆沿框架下方横梁汇集，再通过支臂内侧或拖链式走线槽下行至回转立柱，最终进入底部基座内腔。三维结构中在线缆转折处预留了弯曲半径与悬挂余量，避免方位轴连续旋转时线缆扭折；若采用往复式跟踪控制，还可在立柱内部设置限位挡块与行程开关，防止电缆过度缠绕。

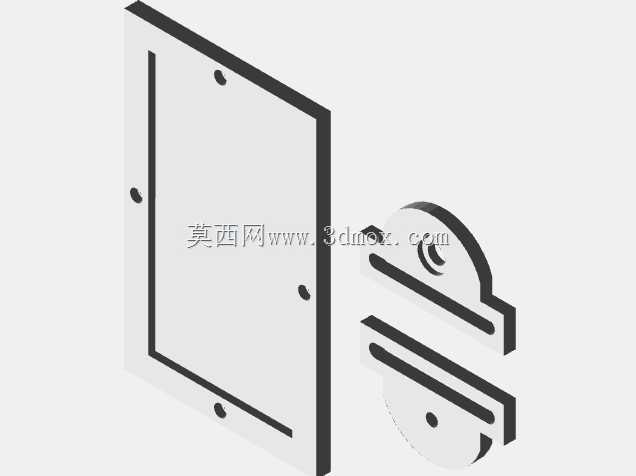

　　细节处理上，承载框架与支臂铰接处采用销轴配合轴承座的形式，保证俯仰转动顺畅且便于拆装；回转支撑外圈与基座、内圈与立柱分别通过螺栓连接，方便后期维护减速部件。整机外轮廓在收拢保护姿态下重心较低，风阻面积减小，适合沿海、山口等阵风较强区域；对于结构设计人员而言，该模型可直接用于校核双轴跟踪机构的运动包络、驱动件布置、基础载荷传递路径以及光伏组件安装空间，也可为光储一体化供电装置的外围支架设计提供参考。
