顶棚悬挂式电动汽车充电装置结构

　　这套顶棚式电动汽车充电装置主要面向地下车库、商业综合体停车场、产业园区固定车位以及老旧小区改造车位的补能场景。常规落地充电桩往往占用车位边角地面空间，在轮挡、排水沟、消防管线和车位划线已经固定的场地中，设备基础、防撞栏和检修通道经常相互冲突；将充电主机、收线构件和供电接口布置在车位上方顶棚区域后，地面仅保留车辆停靠与人员通行空间，能够减少立柱遮挡，也便于沿车库顶板桥架统一敷设供电回路。

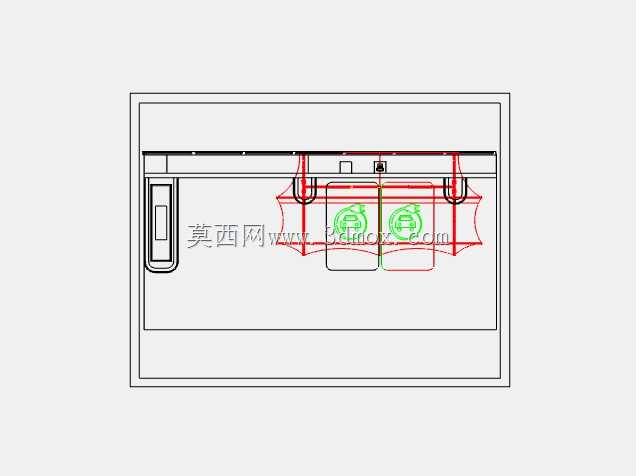

　　从实际用途看，该装置承担电动汽车交流慢充的终端供电与连接管理功能，适合长时间停放的私家车位、员工车位和夜间共享车位。结构布置中，主机箱体贴近顶棚横梁安装，充电线缆通过两侧导向与悬挂构件向下引至车位中部，车辆停入后，操作人员可从上方取下充电枪并连接车辆接口。线缆走向在图中以红色轮廓表达，重点呈现了下垂半径、侧向摆动范围和车辆顶部之间的安全间隙，避免车辆开门、升降尾门或SUV较高车身通过时拉扯电缆。

　　设计思路上，顶棚安装并不只是把落地柜抬高，而是需要重新处理载荷、检修和人机操作。主机背部与顶板支架连接，支架需把设备自重、线缆拉力以及用户插拔枪时产生的瞬时载荷传递到建筑结构梁或后置预埋件上，不能单纯固定在装饰吊顶板上。两侧悬挂点的间距依据车位宽度和车辆充电口位置确定，使线缆在自然悬垂时位于车位中心线附近，既不能过低影响车辆驶入，也不能过高导致取枪费力。图中预留的矩形箱体区域用于容纳电气元件、接线端子和控制模块，外形轮廓简洁，边缘采用规整折边，便于钣金加工和后期维护。

　　在功能特性方面，该结构把供电、线缆收纳和操作提示整合在同一上部模块中。充电枪不使用时可随线缆回收至顶棚附近，减少地面碾压、积水浸泡和人为磕碰；悬挂轨迹经过约束后，线缆不会随意横飘到相邻车位。对于双车位或并排停车区域，装置可按车位方向复制布置，供电桥架沿顶棚连续延伸，管线排布比地面开槽更直观。装置前方需要保留车辆停稳后的插拔操作空间，侧面则要考虑消防喷淋、通风管道、照明灯具和车库标识牌的位置，防止后期安装时与其他专业管线干涉。

　　外形与安装边界需要结合典型车库条件校核。设备主体宜控制在顶棚下方有限高度内，箱体宽度覆盖车位上部核心区域，长度方向沿车位纵深布置，保证充电枪能够到达车辆前翼子板、后翼子板或车头格栅等不同充电口位置。线缆最低点在无车辆状态下应高于普通车辆车顶通行高度，操作下拉后可到达车辆侧方充电口；悬挂构件的回转和摆动范围要限制在车位划线内，避免充电枪剐蹭相邻车辆。安装支架与建筑梁之间应设置可调连接孔，用于消化顶板平整度误差和桥架高度偏差；箱体下方需保留检修面，便于断开电源后检查端子、模块和线缆固定点。

　　三维建模时，结构表达不能只做外观壳体，需要同步建立顶棚梁、支架、主机箱、悬挂导向件、电缆包络、充电枪以及车辆轮廓参考。电缆部分应以悬链线或分段扫略方式体现真实下垂状态，并分别校核车辆驶入、停稳充电、人员取枪、线缆回收和检修门开启等位置关系。对于结构工程师而言，这种方案的价值在于把充电设施从地面设备转化为车位上部集成系统，在有限车库空间内兼顾供电安全、操作便利和场地通行效率。
